| Номер в госреестре | 89901-23 |
| Наименование СИ | Счетчики воды комбинированные универсальные |
| Обозначение типа СИ | Экомера ВК |
| Изготовитель | Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "ЭКОМЕРА"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 04.09.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики воды комбинированные универсальные Экомера ВК (далее - счётчики) предназначены для измерений объёма воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения.
Счётчики состоят из сборного корпуса с двумя проточными частями разных диаметров, в которых установлены турбинный и крыльчатый счётчики воды, и переключающего пружинного клапана. Каждый счётчик имеет своё отсчётное устройство.
Принцип действия турбинного и крыльчатого счётчиков основан на измерении количества оборотов турбинки и крыльчатки соответственно, вращающихся под действием потока протекающей воды. Количество оборотов турбинки (крыльчатки) пропорционально объёму воды, прошедшему через счётчик. Масштабирующие редукторы счётных механизмов преобразуют количество оборотов турбинки (крыльчатки) в объём воды и отображают на индикаторном устройстве его значение, выраженное в единицах измерения объёма (м3).
При работе счётчика поток воды поступает в проточную часть, где одна часть воды проходит через турбинный счётчик, другая часть воды проходит через крыльчатый счётчик. При уменьшении расхода воды ниже порогового значения клапан закрывается и поток воды направляется только через крыльчатый счётчик; при увеличении расхода воды выше порогового значения клапан открывается и поток воды проходит через оба счётчика. Крыльчатый счётчик защищён от перезагрузок грибовидным клапаном, который ограничивает расход воды в системе.
Объём воды, прошедшей через комбинированный счётчик, определяют путём суммирования показаний объёмов воды, измеренных крыльчатым и турбинным счётчиками.
Счётчики выпускают в следующих модификациях: Экомера ВК-50/15, Экомера ВК-50/20, Экомера ВК-65/20, Экомера ВК-80/20, Экомера ВК-100/20 и Экомера ВК-150/40, которые отличаются диаметром условного прохода, габаритными размерами и массой.
Счётчики имеют метрологический класс А или В по ГОСТ Р 50601-93.
Счётчики могут иметь импульсный выход с ценой импульса 1, 10, 100, 1000 дм3/имп. При оснащении счётчика импульсными датчиками в обозначении счётчика указывается буква «И».
Счётчики соответствуют климатическому исполнению В4 по ГОСТ 52931-2008.
Корпуса счётчиков окрашиваются в цвета, которые определяет изготовитель.
Счётчики пломбируются на регулировочном винте.
Заводской номер счётчиков имеет буквенно-цифровой формат, наносится на циферблат счётчика методом печати или на корпус методом гравировки. Знак поверки наносится на пломбу методом пломбировки и в паспорт типографским способом; знак утверждения типа - на лицевые панели счётного механизма крыльчатого и турбинного счётчиков, входящих в состав комбинированного счётчика, методом печати.

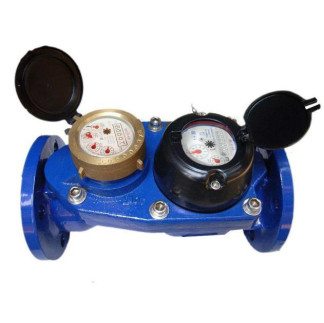

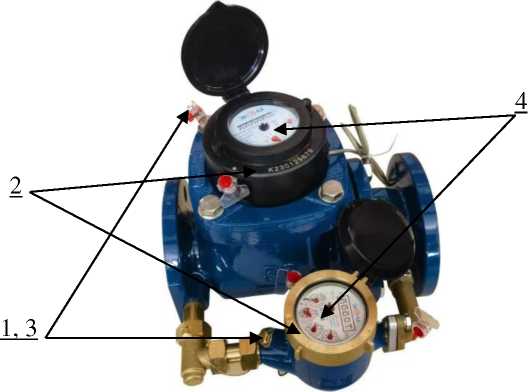

Общий вид средства измерений с указанием места пломбирования, места нанесения заводского номера, знака поверки, знака утверждения типа приведён на рисунках 1, 2.
4
1, 3
2
1, 3
4

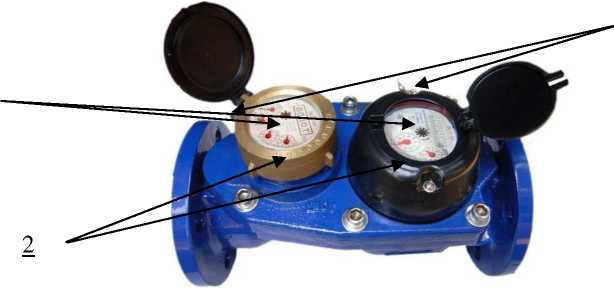

Рисунок 1 - Общий вид счётчика с указанием
места пломбирования (1), заводского номера (2), знака поверки (3), знака утверждения типа (4)
Метрологические и основные технические характеристики приведены в таблице 1.
Таблица 1 - Метрологические и основные технические характеристики
| Наименование характеристики | Значение | |||||
| Диаметр условного прохода (ДУ), мм | 50/15 | 50/20 | 65/20 | 80/20 | 100/20 | 150/40 |
| Минимальный расход Qmin, м3/ч: - класс А - класс В | 0,06 0,03 | 0,1 0,05 | 0,1 0,05 | 0,1 0,05 | 0,1 0,05 | 0,4 0,2 |
| Переходный расход Qt, м3/ч: - класс А - класс В | 0,15 0,12 | 0,25 0,2 | 0,25 0,2 | 0,25 0,2 | 0,25 0,2 | 1,0 0,8 |
| Номинальный расход Qn, м3/ч - класс А - класс В | 15 15 | 15 15 | 25 25 | 40 40 | 60 60 | 100 100 |
| Максимальный расход Qmax, м3/ч - класс А - класс В | 30 30 | 30 30 | 50 50 | 80 80 | 120 120 | 200 200 |
| Порог чувствительности, м3/ч, не более | 0,015 | 0,02 | 0,055 | |||
| Пределы допускаемой относительной погрешности при измерении объёма, %, в поддиапазонах: от Qmin до Qt от Qt (включ.) до Qmax | ±5 ±2 | |||||
| Максимальное рабочее давление, МПа | 1,6 | |||||
| Диапазон срабатывания переключающего устройства (клапана), м3/ч: - при увеличении расхода - при уменьшении расхода | 1,4 0,7 | 1,8 0,8 | 1,8 0,8 | 1,8 0,8 | 2,1 1,2 | 6,0 4,2 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 320 310 300 | 320 310 300 | 420 360 310 | 420 370 320 | 420 390 320 | 550 500 400 |
| Масса, кг, не более | 20,0 | 24,0 | 26,0 | 28,0 | 33,0 | 64,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре 35 °С, %, не более | от +5 до +50 80 | |||||
наносится на титульный лист паспорта типографским способом и на лицевые панели счётного механизма крыльчатого и турбинного счётчиков, входящих в состав комбинированного счётчика методом печати.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счётчик воды комбинированный универсальный | Экомера ВК | 1 шт. |
| Паспорт | _ | 1 экз. |
| Методика поверки | _ | 1 экз.1 |
| Индивидуальная упаковка | _ | 1 шт. |
| Примечание: 1 по требованию или в электронном виде | ||
приведены в разделах 4 «Устройство и принцип действия» и 5 «Размещение, монтаж и подготовка к работе» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 4213-006-42847680-2022 Счётчики воды комбинированные универсальные Экомера ВК. Технические условия.
| Зарегистрировано поверок | 17 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
