| Номер в госреестре | 89902-23 |
| Наименование СИ | Трансформаторы тока трёхфазные развязывающие |
| Обозначение типа СИ | НЕВА-Тест 6323A |
| Изготовитель | Общество с ограниченной ответственностью "Тайпит - Измерительные Приборы" (ООО "Тайпит - ИП"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 04.09.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока трёхфазные развязывающие НЕВА-Тест 6323A (далее -трансформаторы) предназначены для гальванической изоляции в цепях переменного тока с номинальным напряжением до 0,66 кВ и номинальной частотой 50Гц при электрических измерениях в составе установок при поверке и калибровке счетчиков электрической энергии.
Трансформаторы осуществляют трансформацию первичного тока во вторичную цепь при обеспечении гальванической изоляции без изменения уровня и фазы тока.
Конструктивно трансформаторы содержат в себе три трансформатора тока (далее -ТТ), помещенные в металлический прямоугольный корпус. ТТ выполнены на тороидальных магнитопроводах.
На лицевой панели трансформаторов расположены органы управления и индикации состояния. Управление осуществляется с помощью кнопок, расположеных на лицевой панели трансформаторов или с помощью выносной панели.
Область применения: поверочные и испытательные лаборатории, а также предприятия, изготавливающие и ремонтирующие средства измерений электроэнергетических величин. Трансформаторы могут применяться для комплектация многоместных установок для поверки счётчиков электрической энергии, а также метрологических лабораторий (в том числе передвижных).

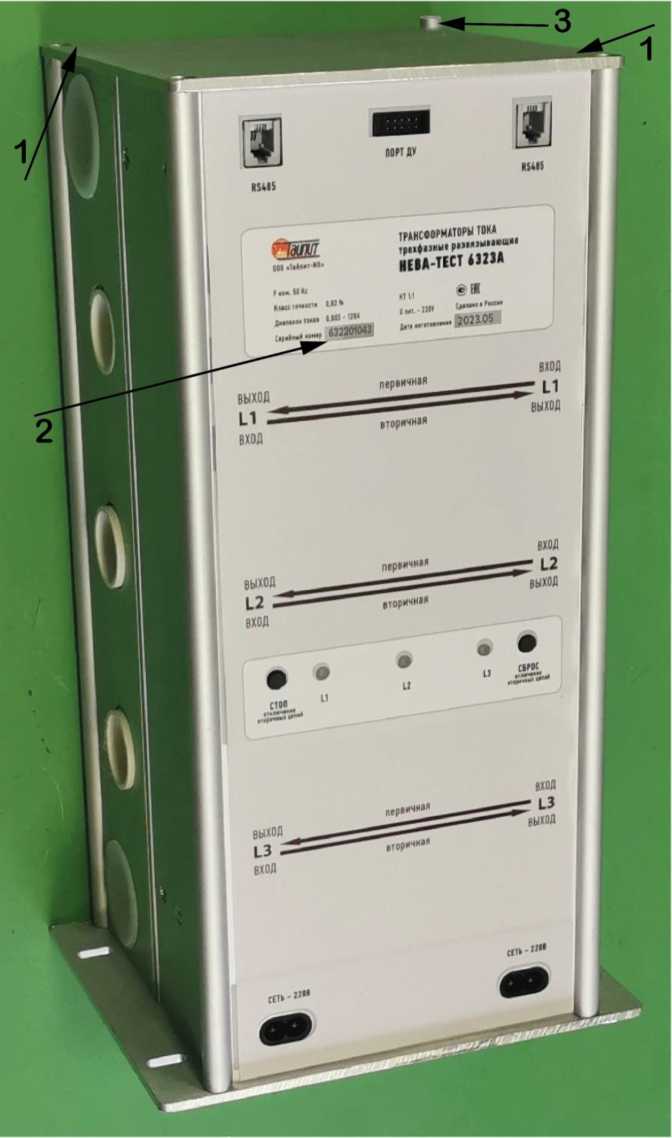

Общий вид трансформаторов с панелью управления и схемой пломбировки представлены на рисунке 1.
Имеется защита трансформаторов от несанкционированной настройки и вмешательства с помощью пломбировки крышки верхней панели специальными защитными наклейками, показана на рисунке 1.
Заводские номера наносятся в цифровом формате на лицевой панели трансформаторов с помощью лазерной гравировки или офсетной печати, показано на рисунке 1.
Знак поверки наносится на задний правый винт верхней панели трансформатора на мастичную пломбу методом давления и в формуляр трансформатора или в свидетельство о поверке в виде оттиска, показан на рисунке 1.
Рисунок 1. Внешний вид трансформаторов.
Места нанесения защитной наклейки (1),
место нанесения заводского номера (2), место нанесения знака поверки (3).
Метрологические и технические характеристики трансформаторов приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование характеристики | Значение |
| Диапазон передачи действующего (среднеквадратического) значения силы переменного тока (I), А | от 0,005 до 120,000 |
| Пределы допускаемой основной относительной амплитудной погрешности передачи действующего (среднеквадратического) значения силы переменного тока в диапазонах, %: | |
| 1 А < I < 100 А | ±0,02 |
| 50 мА < I < 1 А | ±0,05 |
| 20 мА < I < 50 мА | ±0,05 |
| 10 мА < I < 20 мА | ±0,30 |
| 5 мА < I < 10 мА | ±1,00 |
| Пределы допускаемой основной абсолютной угловой погрешности передачи действующего (среднеквадратического) значения силы | |
| переменного тока в диапазонах, мин; | |
| 1 А < I < 100 А | ±0,5 |
| 50 мА < I < 1 А | ±1,0 |
| 20 мА < I < 50 мА | ±2,0 |
| 10 мА < I < 20 мА | ±10,0 |
| 5 мА < I < 10 мА | ±10,0 |
| Температурный коэффициент для дополнительной температурной погрешности в диапазоне температур, %/°С: - от -10 до 0оС | ±0,005 |
| - от 0 до +40°C | ±0,003 |
| - от +40 до +50оС | ±0,005 |
Таблица 2 - Технические характеристики трансформаторов
| Наименование характеристики | Значение |
| Коэффициент трансформации (первичный ток : вторичный ток) | 1:1 |
| Мощность токовой цепи по каждой фазе при токе, В^А, не более: 120 А | 120,0 |
| 100 А | 100,0 |
| 50 А | 50,0 |
| 10 А | 10,0 |
| 1 А | 1,0 |
| 0,1 А | 0,1 |
| Потери в первичной цепи по каждой фазе, ВА, не более: 120 А | 6 |
| 100 А | 5 |
| 50 А | 3 |
| Входная нагрузка по каждой фазе (для кабеля длиной 1 м с сечением 25 мм2), мОм | 0,7 |
| Максимальная нагрузочная способность по каждой фазе при токе, мОм: | |
| 120 А | 8,3 |
| 100 А | 10,0 |
| 50 А | 20,0 |
| 10 А | 100,0 |
| 1 А | 1000,0 |
| 0,1 А | 10000,0 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Выходное напряжение нагрузки по каждой фазе, В | 1 |
| Полная мощность, потребляемая от сети питания, В^А, не более | 40 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 370x165x200 |
| Масса, кг, не более | 17 |
| Среднее время наработки на отказ, ч, не менее | 90 000 |
| Средний срок службы, лет, не менее | 8 |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха при +25°С, %, не более атмосферное давление, кПа (мм рт. ст.) | от -10 до +50 85 от 84,0 до 106,7 (от 630 до 800) |
наносится на титульных листах руководства по эксплуатации ТАСВ.411722.009 РЭ и формуляра ТАСВ.411722.009 ФО типографским способом и на лицевой панели трансформаторов.
Комплектность трансформаторов приведена в таблице 3.
Таблица 3- Комплектность трансформаторов
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор тока трёхфазный развязывающий | НЕВА-Тест 6323A | 1 |
| Кабель питания | - | 1 |
| Методика поверки (высылается по запросу | - | 1 |
| Руководство по эксплуатации | ТАСВ.411722.009 РЭ | 1 |
| Формуляр | ТАСВ.411722.009 ФО | 1 |
| Дополнительные принадлежности*: | ||
| Комплект кабелей | - | 1 |
| Выносная панель | - | 1 |
| * Дополнительные принадлежности поставляются в соответствии с договором | ||
приведены в руководстве по эксплуатации ТАСВ.411722.009 РЭ в п.2.5 «Описание ТТТР».
Приказ Росстандарта от 23 июня 2023 г. № 1491«Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТАСВ.411722.009 ТУ «Трансформаторы тока трёхфазные развязывающие НЕВА-Тест 6323A. Технические условия».
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
