| Номер в госреестре | 89909-23 |
| Наименование СИ | Генераторы влажного газа эталонные |
| Обозначение типа СИ | Север-4 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская область, г. Солнечногорск, р.п. Менделеево |
| Год регистрации | 2023 |
| Срок свидетельства | 04.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы влажного газа эталонные Север-4 (далее - генераторы) предназначены для воспроизведения значений относительной влажности, температуры точки росы/инея и объемной доли влаги газа. Генераторы предназначены для применения в качестве рабочих эталонов при поверке (калибровке) средств измерений влажности газов и аттестации эталонов единиц влажности газов.
Генераторы представляют собой динамический газовый смеситель, принцип действия которого основан на смешивании потоков насыщенного влагой газа и сухого газа-разбавителя, расход которых формируется и регулируется системой автоматически управляемых клапанов и дросселей. Конструктивно генераторы состоят из двух последовательно расположенных блоков: блока подготовки сухого газа (БПСГ) и блока подготовки влажного газа (БПВГ). Газ от источника сжатого газа подается в БПСГ, где осушается до нормированного значения влагосодержания путем его дегидрации с помощью молекулярных сит (сорбента), размещенных в двух осушительных колоннах. Одна колонна находится в работе и от нее сухой газ подается в БПВГ, другая колонна с сорбентом регенерируется в автоматическом режиме. Регенерация выполняется путем термостабилизации осушительных колонн при фиксированной температуре, необходимой для нормированной десорбции влаги. В БПВГ часть поступающего сухого газа проходит через термостатируемый увлажнитель барботажного типа, доводится до состояния насыщения и поступает в камеру смешивания, где перемешивается с другой частью сухого газа, поступающей от БПСГ. Из камеры смешивания влажный газ поступает в рабочую камеру для погружных гигрометров относительной влажности или на выход газа к проточным гигрометрам температуры точки росы/инея и объемной доли влаги. Значения заданной относительной влажности измеряются контрольным гигрометром, датчик которого помещен в рабочую камеру для погружных гигрометров.
Задание значений величин влажности, стабилизация технологических параметров, вывод и представление измерительной информации выполняются программно с помощью сенсорной панели. В функциях генератора предусмотрены самодиагностика и сигнализация о выходе генератора на установившийся режим работы по температуре и по влажности. Генераторы имеют аналоговую и цифровую связь с внешними устройствами.
Генератор имеет исполнения по классу точности (А и Б). Класс точности устанавливается по результатам первичной поверки генератора.
Однозначная идентификация каждого генератора и входящих в его состав блоков осуществляется по заводскому номеру, нанесенному на задние панели блоков генератора, методом лазерной гравировки. Знак поверки в виде наклейки с изображением знака поверки может наноситься на заднюю панель БПВГ в правом верхнем углу. Пломбирование генератора не предусмотрено.

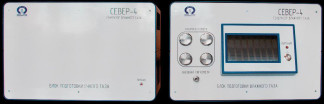

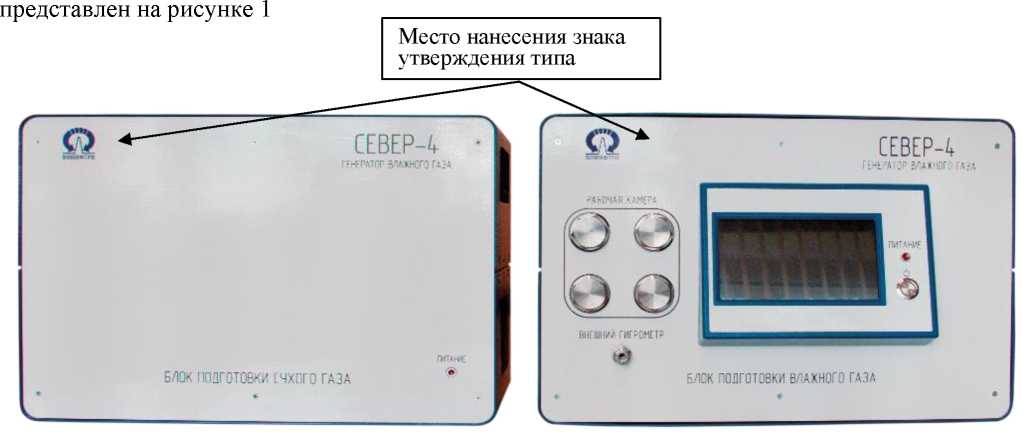

Общий вид генератора с указанием места нанесения знака утверждения типа
а) БПСГ
б) БПВГ
Рисунок 1 - Общий вид генератора с указанием места нанесения знака утверждения типа

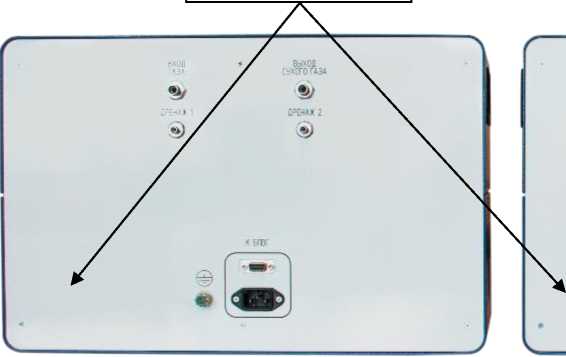

Указания мест нанесения знака поверки и таблички с указанием заводского номера приведены на рисунке 2.
Место нанесения заводского номера
а) БПСГ
Рисунок 2 - Общий вид генератора (вид сзади) с указанием мест нанесения знака поверки
Место нанесения знака поверки
б) БПВГ
и заводского номера
Генератор функционирует под управлением встроенного программного обеспечения (ПО), которое является его неотъемлемой частью. Взаимодействие оператора с генератором влажного газа осуществляется с помощью экранного меню сенсорного дисплея.
Программное обеспечение осуществляет:
- управление режимами работы БПСГ и БПВГ посредством графического интерфейса;
- отображение на дисплее значений измеряемых и задаваемых параметров генератора, информации о режимах работы, результатах внутренней диагностики, неисправностях.
Встроенное ПО, по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений, соответствует уровню «высокий» по Р 50.2.077-2014 и не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой ПО СИ и измеренных данных.
Программное обеспечение генератора влажного газа идентифицируется посредством отображения номера версии и контрольной суммы исполняемого кода на дисплее в разделе меню «О приборе». Конструкция генератора влажного газа обеспечивает ограничение доступа к метрологически значимой части ПО и возможности несанкционированного влияния на ПО СИ и измерительную информацию путем ввода пароля. Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1- Идентификационные данные (признаки) ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Sever |
| Номер версии (идентификационный номер) ПО, не ниже | V1.1 |
| Цифровой идентификатор ПО | 0x01FA3926 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны воспроизводимых генератором величин влажности: | |
| - температуры точки росы, °С | от -70 до +20 |
| - объемной доли влаги, млн-1 | от 5 до 23000 |
| - относительной влажности, % | от 0 до 98 |
| Пределы допускаемых погрешностей генератора при воспроизведении величин влажности*: | |
| - абсолютной погрешности температуры точки росы, °С | ±0,5 |
| - относительной погрешности объемной доли влаги, % - абсолютной погрешности относительной влажности, %: | ±2,5 |
| - для класса точности А | ±0,5 |
| - для класса точности Б | ±1,0 |
| * Пределы допускаемой погрешности генератора указаны для избыточного давления рабочего газа на выходе генератора не более 10 кПа. | |
Таблица 3-Основные технические характеристики
| Наименование характеристики | Значение |
| Время выхода генератора на установившийся режим по влажности, мин | от 45 до 90 |
| Время достижения и установления максимальной температуры термостатирования с момента включения нагревателя насытителя, мин, не более | 30 |
| Изменение воспроизводимой генератором влажности газа за 4 часа непрерывной работы, не более: - температуры точки росы, °С - объемной доли влаги, (относит.) % - относительной важности, % | ±0,5 ±2,5 ±0,5 |
| Расход газа на выходе генератора, л/мин, не менее | 0,5 |
| Спад давления в замкнутой пневматической системе генератора за 15 мин, кПа, не более | 10 |
| Габаритные размеры (высотахширинахглубина), мм, не более - блока подготовки сухого газа - блока подготовки важного газа | 320x460x270 320x460x310 |
| Масса, кг, не более - блока подготовки сухого газа - блока подготовки важного газа | 24 30 |
| Мощность, потребляемая генератором от сети электропитания, В^А, не более | 300 |
| Интерфейс связи | USB |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, не более - атмосферное давление, кПа - избыточное давление источника газа, МПа, не менее - электрическое питание от однофазной сети переменного тока частотой (50±1) Гц напряжением, В | от +15 до +25 80 от 84 до 107 0,8 от 184 до 256 |
наносится на переднюю панель корпуса БПВГ методом аппликации и на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Генератор влажного газа эталонный, в составе: | Север-4 | 1 шт. |
| Блок подготовки влажного газа БПВГ | МФРН.418319.002 | 1 шт. |
| Блок подготовки сухого газа БПСГ | МФРН.418319.003 | 1 шт. |
| Комплект монтажных частей в составе: | МФРН.418961.001 | 1 компл. |
| Кабель управления межблочный | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Кабель питания GembirdPC-186-VDE | - | 1 шт. |
| Кабель питания GembirdPC-189-VDE | - | 1 шт. |
| Шланг фторполимерный SMC TD0604-20, 2 м | - | 1 шт. |
| Комплект инструмента и принадлежностей в составе: | МФРН.418964.001 | 1 компл. |
| Переходник | МФРН.753128.003 | 4 шт. |
| Переходник | МФРН.753128.004 | 4 шт. |
| Прокладка | МФРН.754176.016-07 | 8 шт. |
| Кольцо 012-016-25-2-2ГОСТ 9833-73 | - | 4 шт. |
| Шприц инъекционный многократного применения 100-1-6:100-А-Ск ТУ 64-1-789-83 | - | 1 шт. |
| Переходник | МФРН.753128.003 | 4 шт. |
| Переходник | МФРН.753128.004 | 4 шт. |
| Прокладка | МФРН.754176.016-07 | 8 шт. |
| Кольцо 012-016-25-2-2ГОСТ 9833-73 | - | 4 шт. |
| Шприц инъекционный многократного применения 100-1-6:100-А-Ск ТУ 64-1-789-83 | - | 1 шт. |
| Контейнер транспортировочный защитный ДВ2ТС-1Т-2П-А | - | 1 шт. |
| Упаковка | МФРН.418965.001 | 1 компл. |
| «Г енератор влажного газа эталонный Север-4. Руководство по эксплуатации» | МФРН.418319.001 РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в МФРН.418319.001 РЭ «Генератор влажного газа эталонный Север-4. Руководство по эксплуатации» (раздел 2 «Использование по назначению»).
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г.№ 2885;
МФРН.418319.001 ТУ «Генератор влажного газа эталонный Север-4. Технические условия».
