| Номер в госреестре | 89911-23 |
| Наименование СИ | Антенны измерительные рамочные для проведения специсследований |
| Обозначение типа СИ | ИРМА |
| Изготовитель | Общество с ограниченной ответственностью "Технологии защиты информации" (ООО "Тех ЗИ"), Московская область, г. Королев |
| Год регистрации | 2023 |
| Срок свидетельства | 04.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные рамочные для проведения специсследований ИРМА (далее -антенны ИРМА) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) для измерений напряженности магнитного поля.
Принцип действия антенн ИРМА основан на преобразовании наведенной под действием магнитного поля на рамке антенны ИРМА ЭДС в сигнал, пропорциональный напряженности магнитного поля, дальнейшего усиления сигнала и передачи его в коаксиальный тракт с волновым сопротивлением 50 Ом.
Конструктивно антенна ИРМА состоит из экранированной рамки, объединенной в одном корпусе с дифференциальным усилителем; элементов питания и стабилизатора напряжения питания постоянного тока, которые размещены в корпусе антенны ИРМА.
Питание антенн ИРМА осуществляется от двух элементов питания типа 6F22 9В.

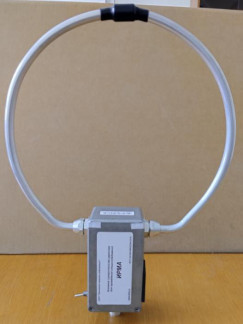

Общий вид антенны ИРМА представлен на рисунке 1.
Схема пломбировки антенны ИРМА от несанкционированного доступа представлена на рисунке 1.
Место нанесения знака утверждения типа, представлено на рисунке 1.
Место нанесения заводского номера в виде 4 (четырех) цифр представлено на рисунке 1.
Возможное место нанесения знака поверки представлено на рисунке 1.

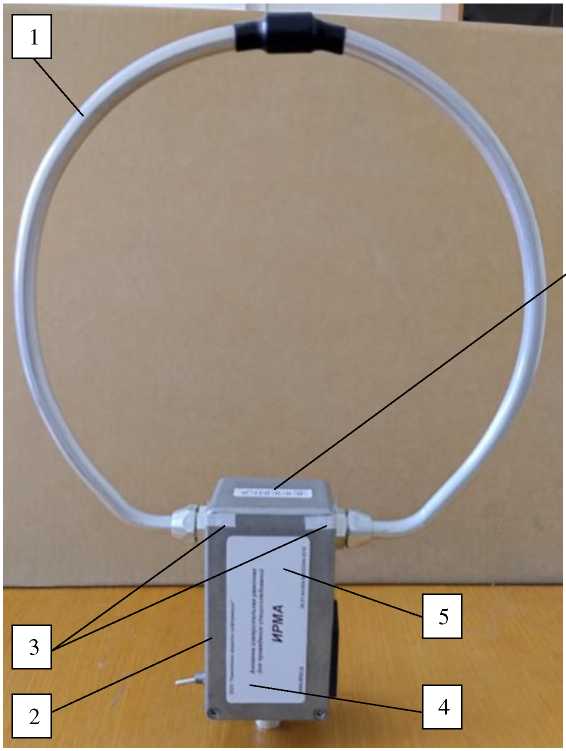

1 - экранированная рамка
2 - корпус антенны
3 - место пломбирования от несанкционированного доступа
4 - место нанесения знака утверждения типа
5 - возможное место нанесения знака поверки
6 - место нанесения заводского номера
Рисунок 1 - Общий вид антенны ИРМА с местами пломбирования от несанкционированного доступа и местами нанесения знака утверждения типа, заводского номера и знака поверки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот /, МГц | от 0,009 до 30 включ. |
| Диапазон изменения коэффициента калибровки, дБ (1 Ом’^м’1) | от -37 до -6 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип выходного ВЧ соединителя | N (розетка) |
| Напряжение питания постоянного тока, В | два элемента питания типа 6F22 9В |
| Время установления рабочего режима, мин, не более | 5 |
| Максимальная измеряемая величина напряженности магнитного поля (при компрессии 1 дБ), мА-м 1, не менее | 20 |
| Напряжение собственных шумов Иш при полосе пропускания Af | не более значений, приведенных в таблице 3 |
| Время непрерывной работы, ч, не менее | 8 |
| Масса, кг, не более | 0,5 |
| Габаритные размеры, мм, не более: длина ширина высота | 360 270 60 |
| Рабочие условия применения: температура окружающего воздуха, °С атмосферное давление, кПа (мм рт.ст.) относительная влажность окружающего воздуха при +25 °С, %, не более | от +15 до +40 от 84,0 до 106,7 (от 630 до 800) 85 |
Таблица 3 - Напряжение собственных шумов Иш
| /, МГц | 0,009 | 0,02 | 0,1 | 1 | 10 | 30 | 1 | 10 | 30 |
| А/, кГц | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 9 | 9 | 9 |
| Иш, дБ (1 мкВ) | 23 | 23 | 23 | 3 | 3 | 3 | 18 | 18 | 18 |
наносится на титульный лист документа РЭ 26.51.44-004-88922204-2019 «Антенна измерительная рамочная для проведения специсследований ИРМА. Руководство по эксплуатации» типографским способом и на маркировочный ярлык на корпусе антенны ИРМА в виде наклейки.
Таблица 4 - Комплектность антенны ИРМА
| Наименование | Обозначение | Количество |
| Антенна измерительная рамочная для проведения специсследований ИРМА | 26.51.44-004-88922204-2019 | 1 шт. |
| Кабель соединительный | _ | 1 шт. |
| Элемент питания типа 6F22 9В | _ | 2 шт. |
| Упаковка (укладка)* | _ | 1 шт. |
| Руководство по эксплуатации | РЭ 26.51.44-004-88922204-2019 | 1 экз. |
| * Поставляется по отдельному заказу | ||
приведены в разделе 6 «Порядок работы» документа РЭ 26.51.44-004-88922204-2019 «Антенна измерительная рамочная для проведения специсследований ИРМА. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц»;
ТУ 26.51.44-004-88922204-2019 «Антенна измерительная рамочная для проведения специсследований ИРМА. Технические условия».
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
