| Номер в госреестре | 89913-23 |
| Наименование СИ | Твердомер Виккерса |
| Обозначение типа СИ | HZ10-4 |
| Изготовитель | PRESI SAS, Франция |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомер Виккерса HZ10-4 (далее - твердомер) предназначен для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007, ГОСТ 9450-76.
К данному типу средств измерений относится твердомер с заводским номером 128451.
Принцип действия твердомера основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.
Конструктивно твердомер имеет металлический корпус и состоит из устройства приложения нагрузки и измерительного устройства.
Твердомер снабжен автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объективов и наконечников, а также видеокамерой высокого разрешения. Твердомер полностью автоматический, с моторизированным позиционированием рабочего стола по осям X, Y и Z, управление осуществляется через персональный компьютер.
Общий вид твердомера с указанием места нанесения знака утверждения типа приведён на рисунке 1.
Заводской номер представлен в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунке 2.
Пломбирование твердомера не предусмотрено.
Нанесение знака поверки на твердомер не предусмотрено.
Лист № 2
Всего листов 5

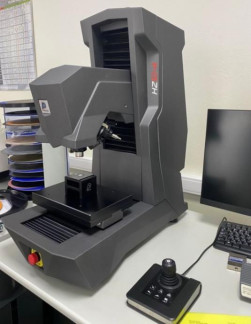

Рисунок 1 - Общий вид твердомера Виккерса
HZ10-4
место нанесения знака утверждения типа
Место нанесения маркировочной таблички

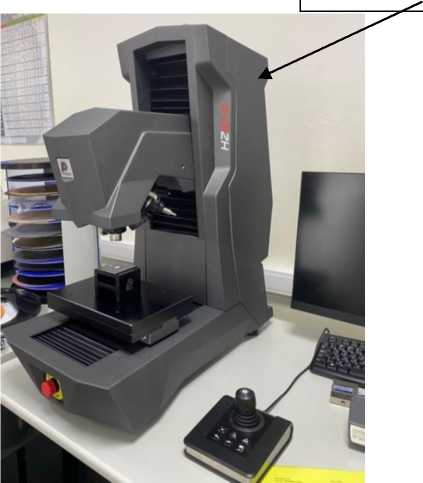

Рисунок 2 - Место нанесения маркировочной таблички
Программное обеспечение (далее - ПО) твердомера является метрологически значимым и используется для управления его работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО__________________________________________
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PRESI Touch Pattern |
| Номер версии (идентификационный номер) ПО | не ниже v. 3.200 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Диапазоны измерений твердости по шкалам Виккерса
| Шкалы Виккерса | Диапазон измерений твердости HV |
| HV 0,01; HV 0,025 | от 50 до 350 |
| HV 0,05 | от 50 до 475 |
| HV 0,1 | от 50 до 850 |
| HV 0,2; HV 0,3 | от 50 до 1000 |
| HV 0,5; HV 1; HV 2; HV 5; HV 10 | от 50 до 1500 |
Таблица 3 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
| Испытательные нагрузки, Н | Пределы допускаемого относительного отклонения испытательных нагрузок, % * |
| 0,098; 0,245; 0,490; 0,981 | ±1,5 |
| 1,961; 2,942; 4,903; 9,807, 19,61; 49,03; 98,07 | ±1,0 |
| * Действительно для трех измерений | |
Таблица 4 - Метрологические характеристики твердомера по шкалам Виккерса
| Обозначение шкалы твёрдости | Интервалы измерений твёрдости HV | ||||||||
| от 50 до 125 включ. | св. 125 до 175 включ. | св. 175 до 225 включ. | св. 225 до 275 включ. | св. 275 до 325 включ. | св. 325 до 375 включ. | св. 375 до 425 включ. | св. 425 до 475 включ. | св. 475 до 525 включ. | |
| Пределы допускаемой абсолютной погрешности твердомера HV, (±) | |||||||||
| HV0,01 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - |
| HV 0,025 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - |
| HV 0,05 | 8 | 14 | 20 | 20 | 27 | 35 | 40 | 50 | - |
| HV 0,1 | 6 | 11 | 16 | 20 | 27 | 35 | 40 | 50 | 50 |
| HV 0,2 | 4 | 8 | 12 | 18 | 24 | 30 | 36 | 43 | 50 |
| HV0,3 | 4 | 7 | 10 | 14 | 18 | 23 | 28 | 34 | 40 |
| HV0,5 | 3 | 7 | 10 | 13 | 15 | 19 | 24 | 27 | 30 |
| HV1 | 3 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
| HV2 | 3 | 5 | 6 | 8 | 9 | 12 | 16 | 18 | 20 |
| HV5 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV10 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
Продолжение таблицы 4
| Обозначение шкалы твёрдости | И | нтервалы измерений твёрдости HV | ||||||||
| св. 525 до 575 включ. | св. 575 до 625 включ. | св. 625 до 675 включ. | св. 675 до 725 включ. | св. 725 до 775 включ. | св. 775 до 825 включ. | св. 825 до 875 включ. | св. 875 до 925 включ. | св. 925 до 1075 включ. | св. 1075 до 1500 включ. | |
| Пределы допускаемой абсолютной погрешности твердомера HV, (±) | ||||||||||
| HV0,1 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | - | - | - |
| HV0,2 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | 108 | 110 | - |
| HV0,3 | 47 | 54 | 62 | 70 | 75 | 80 | 89 | 99 | 110 | - |
| HV0,5 | 36 | 42 | 46 | 49 | 56 | 64 | 68 | 72 | 90 | 142 |
| HV1 | 28 | 30 | 32 | 35 | 42 | 48 | 51 | 54 | 60 | 77 |
| HV2 | 22 | 24 | 26 | 28 | 30 | 32 | 38 | 45 | 50 | 77 |
| HV5 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 40 | 52 |
| HV10 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 30 | 39 |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации | |
| температура окружающего воздуха, °С | от +15 до +35 |
| относительная влажность окружающего воздуха, %, не более | 80 |
| Параметры электропитания | |
| напряжение переменного тока частотой 50 Гц, В | от 207 до 253 |
| Габаритные размеры, мм, не более | |
| длина | 700 |
| ширина | 420 |
| высота | 800 |
| Масса, кг, не более | 80 |
| П р и м е ч а н и е - возможна индикация результатов измерений твердости по шкале HV 3 | |
наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность твердомера
| Наименование | Обозначение | Количество |
| Твердомер | HZ10-4 | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Джойстик | - | 1 шт. |
| Силовой кабель питания | - | 1 шт. |
| USB кабель | - | 3 шт. |
| Руководство по эксплуатации | Ж10-01РЭ | 1 экз. |
| Руководство пользователя | Presi Touch | 1 экз. |
приведены в документе «Presi Touch. Руководство пользователя», глава 2 «Описание функций».
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения;
ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса;
ГОСТ 9450-76 Измерение микротвердости вдавливанием алмазных наконечников.
