| Номер в госреестре | 89914-23 |
| Наименование СИ | Спектрофотометры атомно-абсорбционные |
| Обозначение типа СИ | GGX |
| Изготовитель | "BEIJING HAIGUANG INSTRUMENT CO., LTD.", КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 04.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры атомно-абсорбционные GGX (далее - спектрофотометры) предназначены для измерений содержания элементов в водных растворах, питьевых, природных и сточных водах, в атмосферном воздухе, воздухе рабочей зоны и промышленных выбросах, почвах, геологических пробах, рудах и продуктах их переработки, металлах и их сплавах, огнеупорах, керамике, стеклах, продуктах питания, фармацевтических препаратах, нефти, бензине и нефтепродуктах, отработанных смазочных маслах и в других материалах.
Принцип действия спектрофотометров основан на измерении поглощения свободными атомами элементов резонансного излучения, проходящего через слой атомного пара, с последующим определением содержания целевых элементов при помощи градуировочных графиков.
Конструктивно спектрофотометры представляют собой модульные настольные приборы, состоящие из: системы ввода пробы, атомизатора, оптической системы, детектора и системы управления.
Ввод пробы в спектрофотометры осуществляется либо в ручном режиме, либо при помощи автоматического прибора для ввода проб (в зависимости от модели спектрофотометров и комплекта поставки). В зависимости от модели спектрофотометра атомизация проб проводится либо в пламенном, либо в электротермическом атомизаторах. В качестве источника пламени используется газовая смесь ацетилен-воздух. Электротермический атомизатор обеспечивает атомизацию проб в инертной среде (аргон) при помощи нагрева графитовой кюветы в соответствии с температурной программой, заданной в программном обеспечении спектрофотометров. Оптическая система спектрофотометров базируется на монохроматорах с дифракционной решеткой по схеме Черни-Тернера. В качестве источника селективного излучения выступают лампы с полым катодом (поставляются по отдельному заказу). Лампы с полым катодом устанавливаются в револьверную головку с ручным или автоматическим переключением. Для коррекции фонового сигнала используется дейтериевая лампа или эффект Зеемана (только для моделей GGX-900, GGX-910, GGX-920). Управление спектрофотометром осуществляется с помощью программного обеспечения, устанавливаемого на персональный компьютер. Спектрофотометры с пламенным способом атомизации оснащаются одним из двух типов распылителей: тип 1 или тип 2.
Спектрофотометры выпускаются в следующих моделях: GGX-600, GGX-610, GGX-810, GGX-810A, GGX-820, GGX-830, GGX-830A, GGX-900, GGX-910, GGX-920, HGA-E50, которые отличаются способом атомизации пробы, коррекции фонового сигнала, набором функциональных возможностей, а также техническими характеристиками. Спектрофотометры моделей GGX-810A и GGX-830A отличаются от GGX-810 и GGX-830, соответственно, наличием блока контроллера для регулирования расхода ацетилена при пламенном способе атомизации. Спектрофотометры моделей GGX-830, GGX-830A, GGX-900 и HGA-E50 оснащены пламенным и электротермическим атомизатором, моделей GGX-600, GGX-610, GGX-810, GGX-810A, GGX-910 оснащены пламенным атомизатором, моделей GGX-820, GGX-920 - электротермическим атомизатором.
Корпус спектрофотометров изготавливают из пластмассы и металлических сплавов, окрашиваемый в цвета в соответствии с технической документацией производителя.
Каждый экземпляр спектрофотометров имеет серийный номер, расположенный на табличке на задней стороне спектрофотометра. Серийный номер имеет цифровой или буквенноцифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид спектрофотометров представлен на рисунках 1-2. Место нанесения серий-
ного номера на спектрофотометры представлено на рисунке 3.

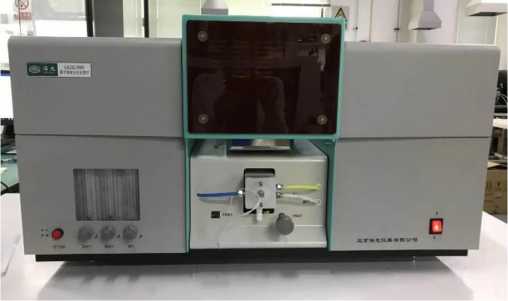

Спектрофотометры атомно-абсорбционные GGX модели GGX-600
Спектрофотометры атомно-абсорбционные GGX модели GGX-610

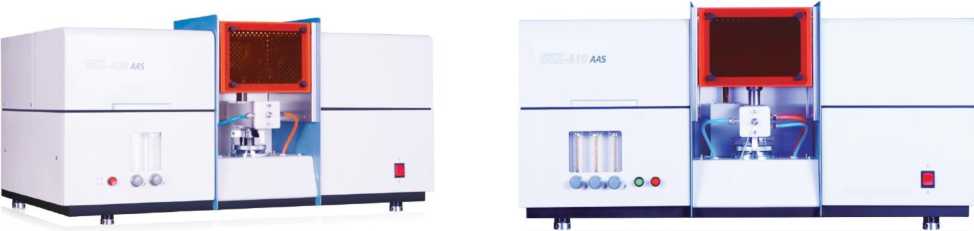

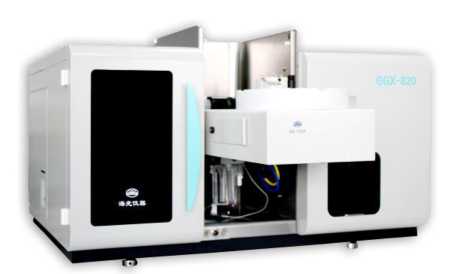

Спектрофотометры атомно-абсорбционные GGX модели GGX-820
Рисунок 1 - Общий вид спектрофотометров атомно-абсорбционных GGX моделей GGX-600, GGX-610, GGX-810, GGX-810A, GGX-820

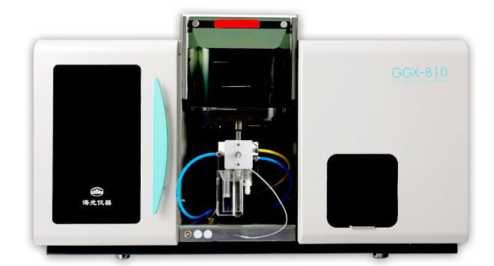

Спектрофотометры атомно-абсорбционные GGX моделей GGX-810 и GGX-810A

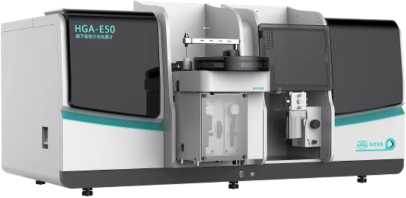

Спектрофотометры атомноабсорбционные GGX модели HGA-E50
Спектрофотометры атомно-абсорбционные
GGX модели GGX-900

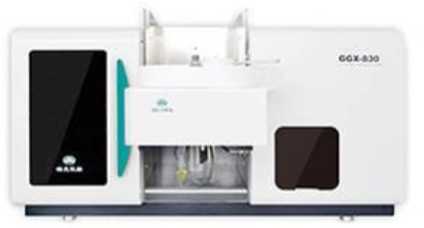

Спектрофотометры атомно-абсорбционные GGX моделей GGX-830 и GGX-830A

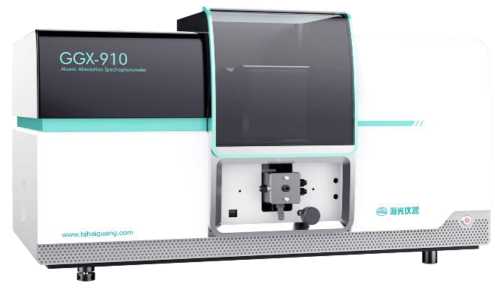

Спектрофотометры атомно-абсорбционные GGX модели GGX-910

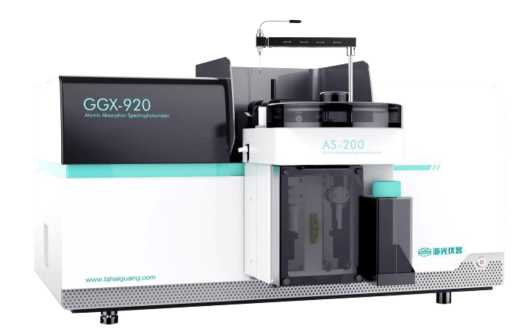

Спектрофотометры атомно-абсорбционные GGX модели GGX-920
Рисунок 2 - Общий вид спектрофотометров атомно-абсорбционных GGX моделей GGX-900,
GGX-910, GGX-920, HGA-E50, GGX-830, GGX-830A

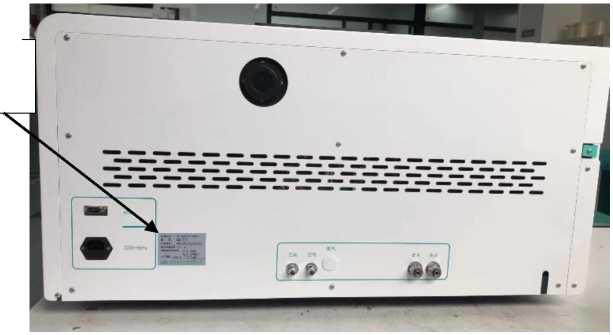

Место нанесения серийного номера
Рисунок 3 - Место нанесения серийного номера на спектрофотометры атомноабсорбционные GGX
Пломбирование спектрофотометров не предусмотрено. Конструкция спектрофотометров обеспечивает ограничение доступа к частям спектрофотометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Спектрофотометры оснащены программным обеспечением (далее - ПО), позволяющим осуществлять контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты ПО спектрофотометров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО спектрофотометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для модели | ||||||||||
| GGX-600 | GGX-610 | GGX-810 | GGX-810A | GGX-820 | GGX-830 | GGX-830A | GGX-900 | GGX-910 | GGX-920 | HGA-E50 | |
| Идентификационное наименование ПО | Atomic absorption spectrophotometer | ||||||||||
| Model: GGX-600 | Model: GGX-610 | Model: GGX-810 | Model: GGX-810A | Model: GGX-820 | Model: GGX-830 | Model: GGX-830A | Model: GGX-900 | Model: GGX-910 | Model: GGX-920 | Model: HGA-E Series | |
| Номер версии (идентификационный номер) ПО, не ниже | V1.6.5 | V1.6.5 | V1.6.5 | V1.6.5 | V1.6.5 | V1.6.5 | V1.6.5 | V1.6.5 | V1.6.5 | V1.6.5 | V1.1 |
| Цифровой иденти фикатор ПО | _ | ||||||||||
Влияние программного обеспечения на метрологические характеристики спектрофотометров учтено при нормировании характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для моделей | ||
| GGX-600, GGX-610, GGX-810, GGX-810A, GGX-910 | GGX-830, GGX-830A, GGX-900, HGA-E50 | GGX-820, GGX-920 | |
| Характеристическая концентрация при пламенном способе атомизации пробы, мкг/дм3, не более1): - кадмий (Cd, 1=228,8 нм) - медь (Cu, 1=324,8 нм) | 10 25 | _ _ | |
| Характеристическая концентрация при пламенном способе атомизации пробы, мкг/дм3, не более2): - кадмий (Cd, 1=228,8 нм) - медь (Cu, 1=324,8 нм) | 3 4 | 0 0 | _ _ |
| Характеристическая концентрация при электротермическом способе атомизации, мкг/дм3, не более3): - кадмий (Cd, 1=228,8 нм) | _ | 0,06 | |
| Предел обнаружения (по критерию 3о) при пламенном способе атомизации пробы мкг/дм3, не более1): - кадмий (Cd, 1=228,8 нм) - медь (Cu, 1=324,8 нм) | 6 8 | _ _ | |
| Предел обнаружения (по критерию 3 g) при пламенном способе атомизации пробы мкг/дм3, не более2): - кадмий (Cd, 1=228,8 нм) - медь (Cu, 1=324,8 нм) | 8 8 | _ _ | |
| Предел обнаружения (по критерию 3 g) при электротермическом способе атомизации пробы, мкг/дм3, не более3): - кадмий (Cd, 1=228,8 нм) | _ | 0,07 | |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой концентрации при пламенном способе атомизации, %, не более1): - кадмий (Cd, 1=228,8 нм) - медь (Cu, 1=324,8 нм) | 2,0 2,0 | _ _ | |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой концентрации при пламенном способе атомизации, %, не более2): - кадмий (Cd, 1=228,8 нм) - медь (Cu, 1=324,8 нм) | 2,0 2,0 | _ _ | |
| Наименование характеристики | Значение для моделей | ||
| GGX-600, GGX-610, GGX-810, GGX-810A, GGX-910 | GGX-830, GGX-830A, GGX-900, HGA-E50 | GGX-820, GGX-920 | |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой концентрации при электротермическом способе атомизации, %, не более3): - кадмий (Cd, 1=228,8 нм) | _ | 4,0 | |
| 1) при использовании распылителя типа 1; 2) при использовании распылителя типа 2; 3) при объеме 20 мм3 | |||
Таблица 3 - Основные технические характеристики
| З | Значение для моделей | ||||||||
| Наименование характеристики | GGX- 600 | GGX-610 | GGX-810, GGX-810A | GGX-820 | GGX-830, GGX-830A | GGX- 900 | GGX-910 | GGX-920 | HGA-E50 |
| Спектральный диапазон, нм | от | L90 до 9( | 30 | ||||||
| Диапазон показаний оптической плотности, Б | от | -2,0 до 2,0 | |||||||
| Спектральная ширина щели, нм | 0,2; 0,4; 1,0; 2,0 | ||||||||
| Габаритные размеры, мм, не более: - высота - ширина - длина | 425 520 840 | 510 600 872 | 480 500 880 | 550 650 1190 | |||||
| Масса, кг, не более | 80 | 100 | 80 | 100 | 150 | ||||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50 | ||||||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +33 80 | ||||||||
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр атомно-абсорбционный | GGX | 1 шт. |
| Автоматический прибор для ввода проб | _ | 1 шт.* |
| Распылитель типа 1 | _ | 1 шт.* |
| Распылитель типа 2 | _ | 1 шт.* |
| Персональный компьютер | ПК | 1 шт.* |
| Программное обеспечение | ПО | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Руководство по работе с программным обеспечением спектрофотометров атомно-абсорбционных GGX | _ | 1 экз. |
| Методика поверки | _ | 1 экз. |
| * - по заказу | ||
приведены в:
- разделе 3 «Анализ проб» руководства по работе с программным обеспечением спектрофотометров атомно-абсорбционных GGX моделей GGX-600, GGX-610, GGX-810, GGX-810A, GGX-820, GGX-830, GGX-830A, GGX-900, GGX-910, GGX-920;
- разделе 4.2 «Испытание образца» руководства по эксплуатации спектрофотометров атомноабсорбционных GGX модели HGA-E50.
Применение спектрофотометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация «BEIJING HAIGUANG INSTRUMENT CO., LTD.», КНР.
| Зарегистрировано поверок | 16 |
| Поверителей | 6 |
| Актуальность данных | 17.11.2024 |
