| Номер в госреестре | 89918-23 |
| Наименование СИ | Резервуары горизонтальные |
| Обозначение типа СИ | РГ |
| Изготовитель | Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ"), г. Саратов |
| Год регистрации | 2023 |
| Срок свидетельства | 05.09.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные РГ (далее - резервуары) предназначены для измерений объема, а также для приема, хранения и отпуска нефти, нефтепродуктов и других агрессивных и неагрессивных сред.
Принцип действия резервуаров основан на заполнении их рабочей средой до определенного уровня, соответствующего заданному значению объема, согласно градуировочным таблицам.
Конструктивно резервуары представляют собой горизонтально расположенные сосуды, корпус которых состоит из цилиндрической обечайки с днищами, люками обслуживания и приемо-раздаточными патрубками для приема и отпуска среды.
Резервуары изготавливаются в следующих модификациях:
- РГСн - резервуары одностенные надземные;
- РГСДн - резервуары двустенные надземные;
- РГСп - резервуары одностенные подземные;
- РГСДп - резервуары двустенные подземные.
При необходимости резервуары оборудуются горловинами для обслуживания, дыхательным и/или предохранительными клапаном, замерным устройством, фланцем для установки уровнемера. Резервуары подземного расположения могут быть оборудованы технологическими колодцами, резервуары надземного расположения могут быть оборудованы внешней теплоизоляцией и системой электрообогрева.
Структура обозначения резервуаров X- Гх]- [х]- [XI
Внутренний диаметр, мм.
Толщина стенки, мм.
Номинальная вместимость резервуара, м3.
Модификация резервуара.
Заводской номер в виде цифрового обозначения, наносится ударным способом на маркировочную табличку, расположенную на горловине или корпусе резервуаров.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.

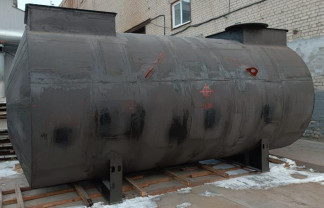

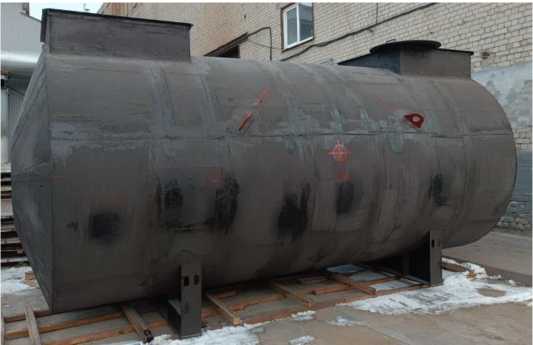

модификация РГСДп
модификация РГСп

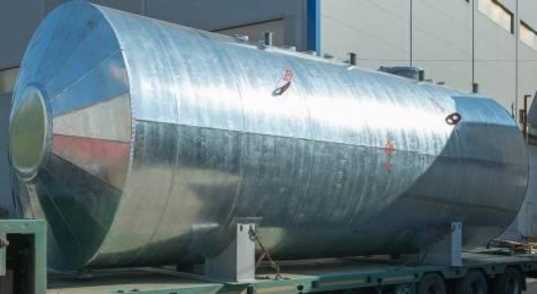

модификация РГСн

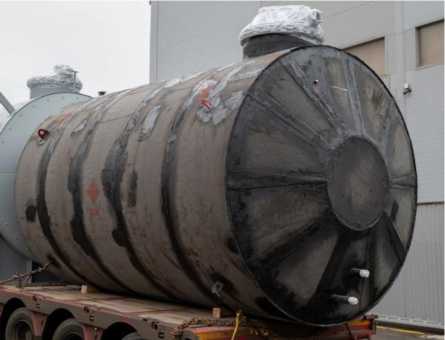

модификация РГСДн
Рисунок 1 - Общий вид резервуаров модификаций РГСн и РГСДн
САРАТОВСКИЙ РЕЗЕРВУАРНЫЙ ЗАВОД
Изготовлено ООО «САРРЗ»
Россия, г. Саратов, ул Огородная. 162 +7 (8452) 25-02-88, www.sarrz.ru
Наименование
Заказ №
Расч. давление, МПа
Раб. ЗаЬление, МПа Проб давление, МПа Обьём,м!
Масса, кг
Марка стали
модификации РГСДн, РГСДп
модификации РГСн, РГСп
Рисунок 2 - Общий вид (схема) маркировочных табличек
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 1) | 5, 10, 25, 50, 75, 100 |
| Пределы допускаемой относительной погрешности определения вместимости, %1) | ±0,20; ±0,25 |
| 1) Конкретное значение указывается в паспорте резервуара. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочее давление, МПа, не более | 1,6 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -70 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее1) | 30 |
| 1) Конкретное значение указывается в паспорте резервуара. | |
аблица 3 - Геометрические размеры и масса
| Наименование характеристики | Значение | |||||
| Номинальная вместимость | 5 | 10 | 25 | 50 | 75 | 100 |
| Габаритные размеры, мм, не более: | ||||||
| - наружный диаметр | 2400 | 2500 | 2700 | 3000 | 3300 | 3500 |
| - длина | 3500 | 5500 | 8000 | 12500 | 12500 | 13000 |
| - высота | 5500 | 5500 | 5500 | 5500 | 5000 | 5500 |
| Масса, кг, не более: | ||||||
| - модификации РГСн, РГСп | 6000 | 10000 | 12000 | 16000 | 18000 | 21500 |
| - модификации РГСДн, РГСДп | 12000 | 20000 | 24000 | 32000 | 36000 | 43000 |
наносится на маркировочную табличку методом сублимационной печати и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Резервуар горизонтальный | РГ | 1 |
| Паспорт | РГ-00.000.00.00.000 ПС | 1 |
| Руководство по эксплуатации | РГ-00.000.00.00.000РЭ | 1 |
приведены в разделе «Описание и работа резервуара» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 3615-011-69478442-2023 «Резервуары горизонтальные РГ. Технические условия».
