| Номер в госреестре | 89919-23 |
| Наименование СИ | Комплекты мер внутриглазного давления механических |
| Обозначение типа СИ | КМВГДм-02 |
| Изготовитель | Акционерное общество "Елатомский приборный завод" (АО "ЕПЗ"), Рязанская область, Касимовский район, р.п. Елатьма |
| Год регистрации | 2023 |
| Срок свидетельства | 05.09.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер внутриглазного давления механических КМВГДм-02 (далее -комплекты мер) предназначены для воспроизведения дискретных значений внутриглазного давления (далее - ВГД) и применяются для передачи единицы ВГД тонометрам внутриглазного давления через веко «ТОНОТЕСТ» и другим приборам, принцип действия которых основан на определении внутриглазного давления через механическую жесткость глаз.
Принцип действия мер внутриглазного давления, входящих в состав комплектов мер, основан на косвенном воспроизведении единицы внутриглазного давления через механическую жесткость пружины.
Комплекты мер состоят из четырех мер внутриглазного давления механических, настроенных на фиксированные значения механической жесткости, и двух свидетелей -образцов материала пружин мер. Индексы мер соответствуют номинальным значениям внутриглазного давления мер: для меры с индексом «07» - 7 мм рт.ст; для меры с индексом «16» - 16 мм рт.ст.; для меры с индексом «23» - 23 мм рт.ст.; для меры с индексом «50» - 50 мм рт.ст. «Образцы-свидетели», свидетель №1 и свидетель №2, применяют при расчете механической жесткости мер внутриглазного давления.
Для точного позиционирования мер внутриглазного давления при проведении измерений применяют устройство для контроля тонометров внутриглазного давления, входящего в комплектность комплектов мер.
Мера ВГД из состава комплектов мер представляет собой специальную плоскую пружину, определенным образом закрепленную в корпусе. Основой меры является плоская металлическая пружина, механическая жесткость которой равна механической жесткости оболочек глаза при внутриглазном давлении. Механическая жесткость пружины определяется материалом, из которого она изготовлена и геометрией пружины. Параметр, по которому калибруется пружина - рабочая длина пружины. После настройки рабочей длины, пружина фиксируется винтами в корпусе.
Маркировка комплектов мер содержит следующую информацию: товарный знак предприятия-изготовителя, наименование и обозначение типа комплектов мер, заводской номер, год выпуска, знак утверждения типа средств измерений, обозначение технических условий.
Заводской номер в виде цифрового обозначения наносят на нижнюю поверхность корпуса футляра комплектов мер методом лазерной гравировки.
Для предотвращения несанкционированного изменения параметров заводом-изготовителем производится пломбирование фиксирующих элементов.
Нанесение знака поверки на комплекты мер не предусмотрено.
Общий вид меры и комплекта мер в сборе представлены на рисунках 1-3.
Место пломбирования

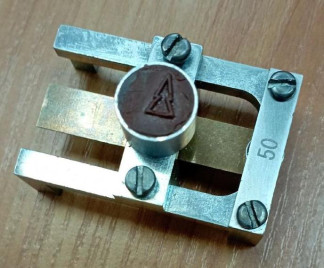

Рисунок 1 - Общий вид меры ВГД из состава комплектов мер и схема пломбировки от несанкционированного изменения параметров
Рисунок 2 - Общий вид комплектов мер
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 3 - Общий вид футляра с указанием мест нанесения знака утверждения типа и заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения воспроизведения ВГД мер, мм рт.ст.: | |
| с индексом «7» | 7,0 |
| с индексом «16» | 16,0 |
| с индексом «23» | 23,0 |
| с индексом «50» | 50,0 |
| Предел допускаемой абсолютной погрешности воспроизведения | |
| значений ВГД мер, мм рт. ст. | ±1,7 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДхВхШ), мм, не более | 280x220x90 |
| Масса, кг, не более | 2,5 |
| Условия эксплуатации: - диапазон рабочих температур, оС - относительная влажность воздуха при +25 оС, % - атмосферное давление, кПа | от +10 до +35 50±20 от 84 до 106 |
| Средняя наработка до отказа, ч | 19300 |
наносится на поверхность футляра методом гравировки и на титульный лист руководства по эксплуатации методом печати.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество, шт |
| Комплект мер внутриглазного давления механических в составе: Мера ВГД с индексом «07» Мера ВГД с индексом «16» Мера ВГД с индексом «23» Мера ВГД с индексом «50» Свидетель №1 Свидетель №2 Футляр | КМВГДм-02 | 1 |
| Устройство для контроля тонометров внутриглазного давления | ГИКС.304139.103 | 1 |
| Руководство по эксплуатации | ГИКС.404711.106 РЭ | 1 |
приведены в эксплуатационном документе ГИКС.404711.106 РЭ «Комплекты мер внутриглазного давления механических КМВГДм-02. Руководство по эксплуатации», раздел 6 «Использование по назначению»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 мая 2018 г. № 1043 «Об утверждении государственной поверочной схемы для средств измерений внутриглазного давления»;
ГИКС.404711.106ТУ «Комплект мер внутриглазного давления механических
КМВГДм-02. Технические условия».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
