Системы оптические измерительные EXFO, 89920-23

89920-23
Системы оптические измерительные EXFO предназначены для измерений ослабления, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, измерений средней мощности и ослабления оптического излучения в волоконно-оптических кабелях и оптических компонентах, измерений длины волны оптического излучения, измерений хроматической дисперсии (далее - ХД) и поляризационной модовой дисперсии (далее - ПМД), измерений тактовой частоты цифрового измерительного сигнала на электрических и оптических интерфейсах и измерений вносимых и обратных потерь в волоконно-оптических кабелях и оптических компонентах (в зависимости от сменного модуля).
Карточка СИ
Номер в госреестре 89920-23
Наименование СИ Системы оптические измерительные
Обозначение типа СИ EXFO
Изготовитель EXFO Inc., Канада; производственные площадки: EXFO Telecom Equipment (Shenzhen) Ltd, Китайская Народная Республика; EXFO Optics, Франция
Год регистрации 2023
Срок свидетельства 05.09.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы оптические измерительные EXFO предназначены для измерений ослабления, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, измерений средней мощности и ослабления оптического излучения в волоконно-оптических кабелях и оптических компонентах, измерений длины волны оптического излучения, измерений хроматической дисперсии (далее - ХД) и поляризационной модовой дисперсии (далее - ПМД), измерений тактовой частоты цифрового измерительного сигнала на электрических и оптических интерфейсах и измерений вносимых и обратных потерь в волоконно-оптических кабелях и оптических компонентах (в зависимости от сменного модуля).

Описание

Системы оптические измерительные EXFO (далее - системы) могут быть представлены в следующих модификациях: MAX, FTB-1v2, FTB-1v2-PRO, FTB-2, FTB-2-PRO, FTB-4, FTB-4-PRO, FTB-500, LTB-1, LTK-1, LTB-2, LTB-8, LTB-12, OSICS, CT440.

Системы состоят из блока системы и сменных модулей, которые вставляются в блок системы (см. рисунок 1).

Блок системы

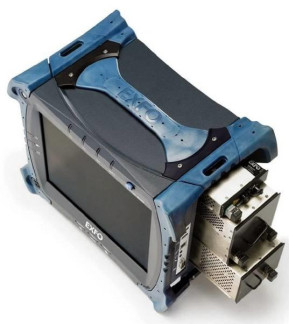

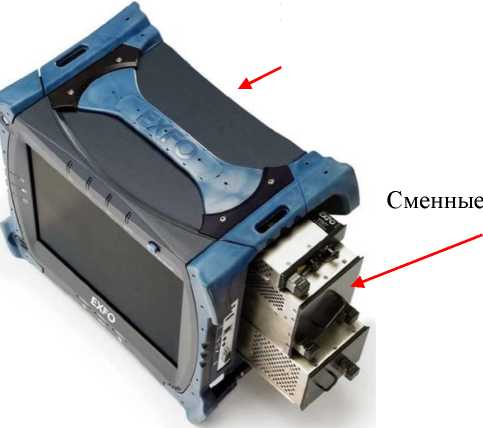

Рисунок 1 - Установка сменных модулей в блок системы

Лист № 2

Всего листов 41

Сменные модули дополнительно пломбируются от несанкционированного доступа.

Пример пломбировки приведен на рисунке 2.

м Место пломбирования

Рисунок 2 - пример схемы пломбирования сменного модуля

Системы могут комплектоваться сменными модулями оптических рефлектометров серий FTB-7000, FTBx-720, FTBx-730, FTBx-735, FTBx-740, FTBx-750 и FTBx-760 (в зависимости от количества длин волн и наличия спектрального фильтра для работы на активной волоконно-оптической линии могут быть представлены в модификациях, приведенных в таблицах с 2 по 8), встроенного измерителя средней мощности оптического излучения через порт OTDR (In-line power meter) (таблица 9), оптических тестеров серий FTBx-940-ICERT, FTBx-940-SM, FTBx-945-SM, FTBx-945-ICERT (в зависимости от количества источников излучения могут быть представлены в модификациях, приведенных в таблицах с 10 по 11), измерителей средней мощности серии FTBx-1750 (в зависимости от метрологических характеристик могут быть представлены в модификациях, приведенных в таблице 12), источников оптического излучения серий FTBx-2150, FTBx-2250-SCLI-1, FTBx-2850-1 (в зависимости от величин длин волн оптического излучения могут быть представлены в модификациях, приведенных в таблицах с 13 по 15), оптических аттенюаторов серии FTBx-3500, OSICS ATN (в зависимости от метрологических характеристик могут быть представлены в модификациях, приведенных в таблицах 16 и 34), анализаторов оптического спектра серии FTBx-5200 (в зависимости от метрологических характеристик могут быть представлены в модификациях, приведенных в таблице 17), анализаторов ХД/ПМД серии FTB-5700, FTB-5800, FTB-5500B, FTB-5600 (метрологические характеристики представлены в таблицах с 18 по 20), анализаторов цифровых линий связи серии MAX-800, FTBx-8870, FTBx-8880, FTBx-88100G, FTBx-88100NGE, FTBx-88200NGE, FTBx-88260, FTBx-88460, FTBx-88400NGE, FTBx-88480 (метрологические характеристики представлены в модификациях, приведенных в таблицах с 21 по 27) встроенных в системы измерителей средней мощности оптического излучения (метрологические характеристики представлены в таблице 28). Системы могут комплектоваться сменными модулями источников оптического излучения серии OSICS T100, OSICS SLD, OSICS DFB, OSICS TLS-AG, OSICS ECL, которые в зависимости от метрологических характеристик могут быть представлены в модификациях, приведенных в таблицах с 29 по 33. Системы модификации CT440 являются измерителями вносимых и обратных потерь и в зависимости от метрологических характеристик могут быть представлены моделями, приведенными в таблице 35.

Принцип действия сменных модулей оптических рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.

Сменные модули оптических тестеров включают в себя порты измерителя оптической мощности и источника оптического излучения. Модификации модулей FTBx-945 также используются для измерений обратных потерь. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Источник оптического излучения основан на полупроводниковых лазерах или светодиодах.

Сменные модули оптических аттенюаторов предназначены для внесения заданного ослабления в волоконно-оптическую линию в целях ее тестирования и мониторинга. Модификации модулей оптических аттенюаторов FTBx-3500-BI, FTBx-3500-CI, FTBx-3500-DI также используются для измерений средней мощности оптического излучения.

Принцип действия сменных модулей анализаторов оптического спектра основан на выделении спектральных составляющих оптического излучения, поступающего на вход монохроматора для фильтрации каналов WDM-систем с высоким оптическим разрешением и точным выбором соответствующих длин волн и последующей обработки полученной информации для воспроизведения на экране.

Сменные модули анализаторов ХД/ПМД предназначены для измерений ХД и ПМД в одномодовых оптических волокнах оптических кабелей. Принцип действия данных сменных модулей основан на зондировании волоконно-оптической линии широкополосным оптическим излучением с изменяющимся состоянием поляризации и измерением времени задержки скорости распространения оптического излучения в оптическом волокне для каждой длины волны отраженного или проходящего сигнала.

Принцип действия сменных модулей анализаторов цифровых линий связи основан на воспроизведении встроенным генератором эталонной частоты, формировании цифровых сигналов с заданной тактовой частотой и логического сравнения принимаемого цифрового сигнала с формируемым сигналом.

Принцип действия сменных модулей источников оптического излучения основан на генерации лазерного излучения лазерным диодом при прохождении через него электрического тока.

Принцип действия сменных модулей измерителей вносимых и обратных потерь основан на измерении средней мощности оптического излучения на выходе волоконнооптической линии с оптическим компонентом и без оптического компонента, характеристики которого требуется определить с последующей математической обработкой полученных данных.

Управление работой систем, отображение и хранение информации по измеряемым параметрам осуществляется с помощью встроенного компьютера. Конструктивно системы выполнены в прямоугольных металлических корпусах настольно-переносного типа. Модификации систем отличаются друг от друга внешним видом, массой, габаритными размерами корпуса, и количеством слотов для установки модулей (для MAX - 1 слот, для FTB-1v2 и FTB-1v2-PRO - 1 или 2 слота, для FTB-2 и FTB-2-PRO - 2 слота, для FTB-4 и FTB-4-PRO - 4 слота, для FTB-500 - 4 или 8 слотов, для LTB-1 - 1 или 2 слота, для LTK-1 - 1 слот, для LTB-2 - 2 слота, для LTB-8 - 8 слотов, для LTB-12 - 12 слотов, для OSICS -8 слотов, для CT440 - 1 слот). Системы могут быть опционально оснащены встроенным измерителем оптической мощности. Модификации сменных модулей отличаются друг от друга метрологическими характеристиками.

Для ограничения доступа внутрь корпуса систем произведено их пломбирование методом нанесения на винт заводской наклейки.

Заводской номер систем в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится печатным способом на шильд, расположенный на задней панели корпуса систем.

Нанесение знака поверки на систему не предусмотрено.

Общий вид систем, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировок представлены на рисунках с 3 по 13.

Место нанесения заводского номера

Место пломбирования

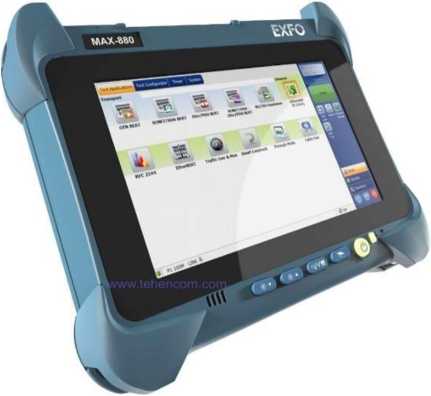

Рисунок 3 - Внешний вид системы MAX

Место пломбирования

Место нанесения заводского номера

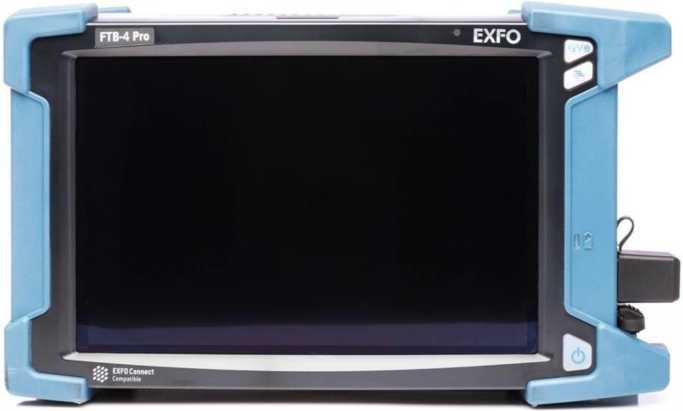

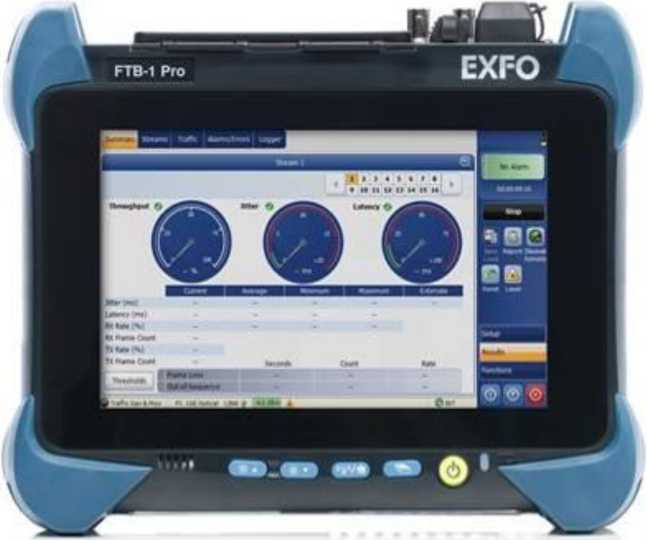

Рисунок 4 - Внешний вид систем FTB-1v2, FTB-1v2-PRO

Место нанесения

заводского номера

Место пломбирования

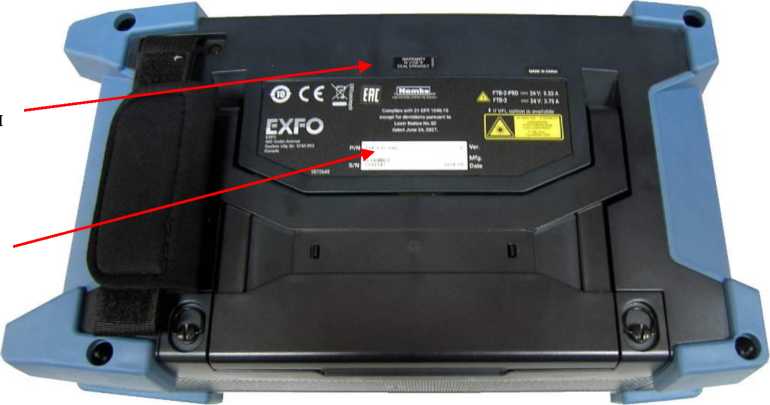

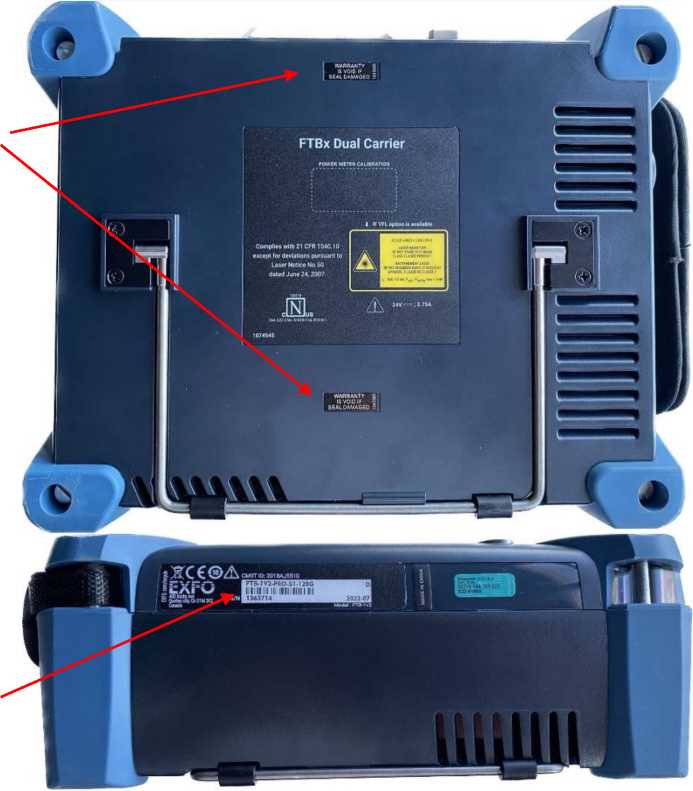

Рисунок 5 - Внешний вид систем FTB-2, FTB-2-PRO

Место нанесения заводского номера

Место пломбирования

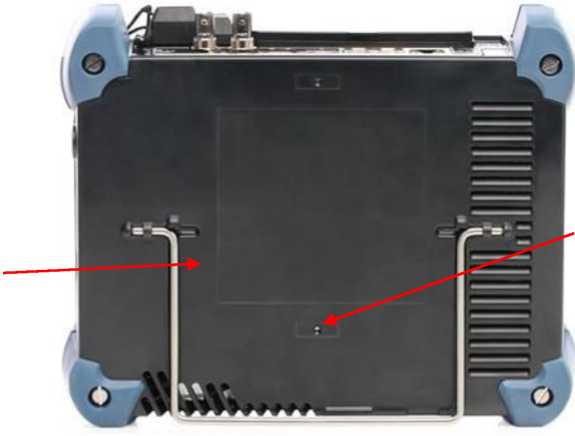

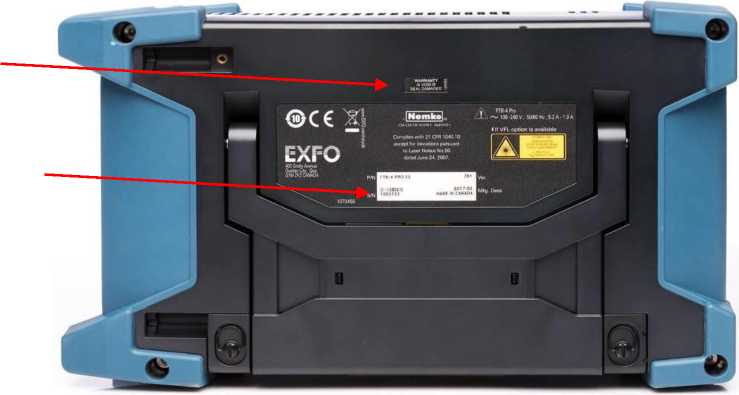

Рисунок 6 - Внешний вид систем FTB-4, FTB-4-PRO

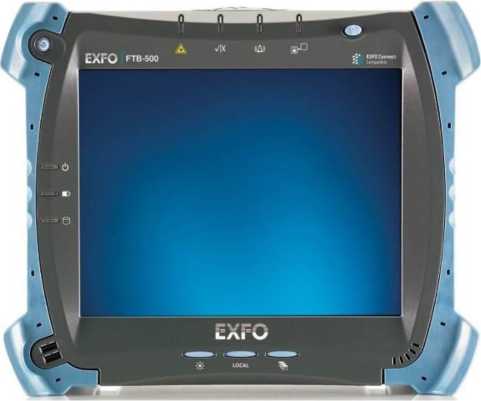

Рисунок 7 - Внешний вид системы FTB-500

Место нанесения заводского номера

Место пломбирования

нанесения заводского

номера

Место пломбирования

Место нанесения заводского номера

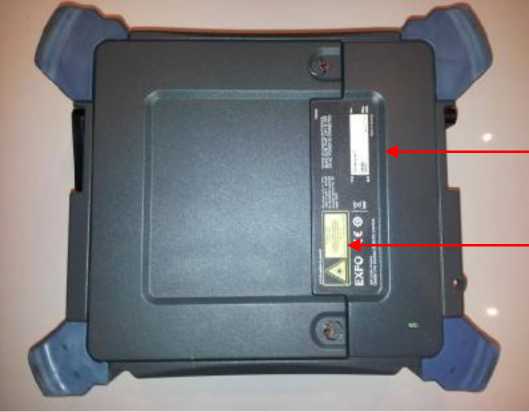

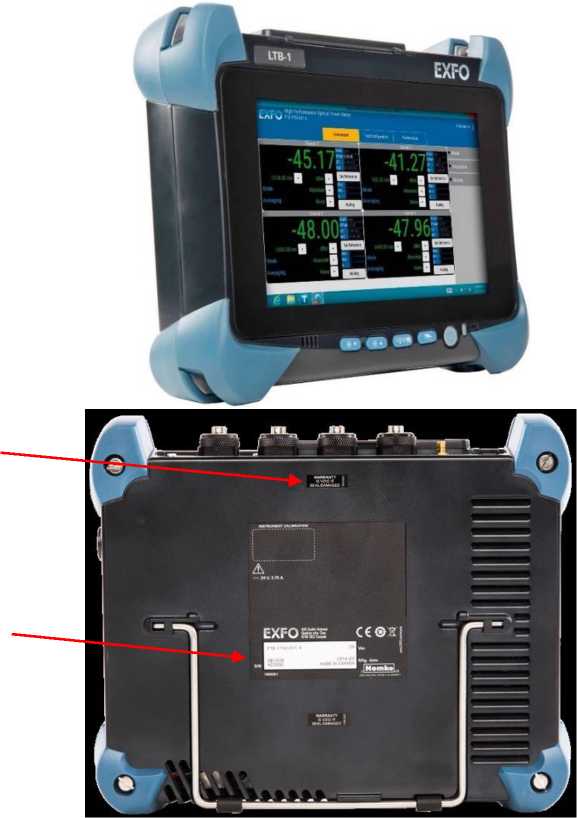

Рисунок 8 - Внешний вид систем LTB-1, LTK-1

Место пломбирования Место

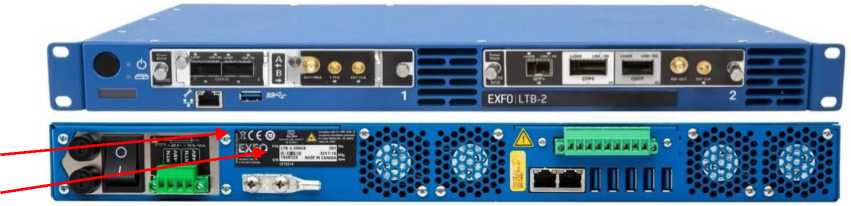

Рисунок 9 - Внешний вид системы LTB-2

Всего листов 41

Место пломбирования

Место нанесения заводского номера

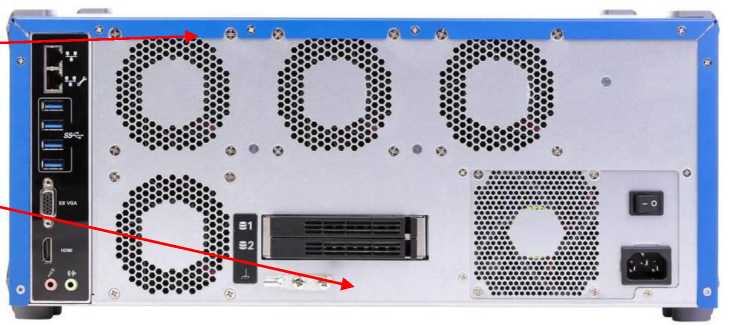

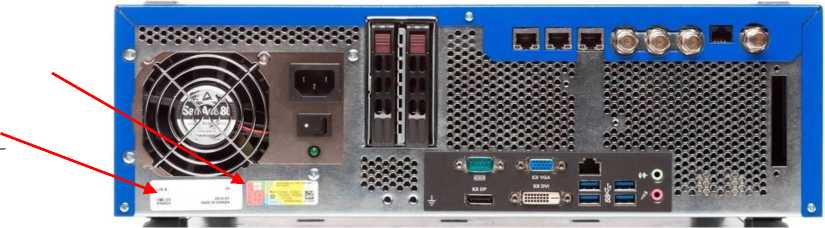

Рисунок 10 - Внешний вид системы LTB-8

Место пломбирования

Место нанесения заводского номера

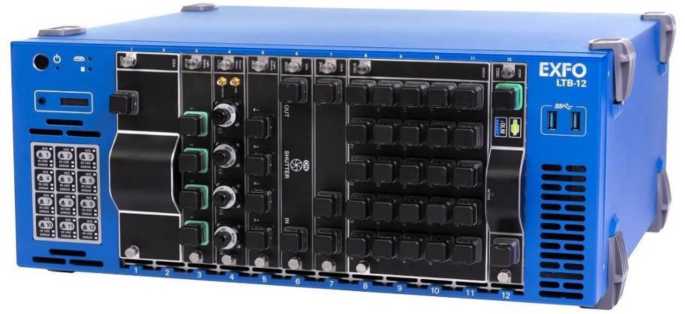

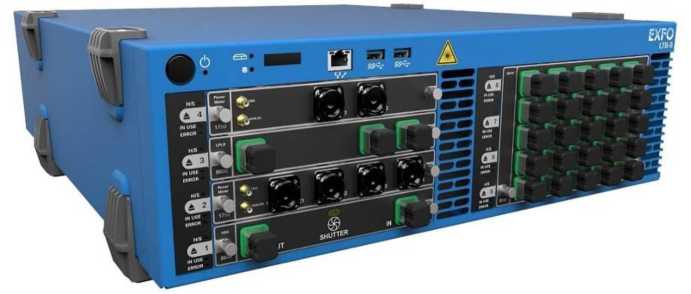

Рисунок 11 - Внешний вид системы LTB-12

Место нанесения заводского

Место пломбирования

Место

нанесения заводского номера

Место пломбирования

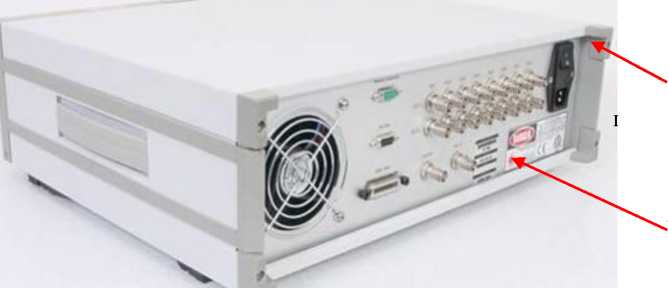

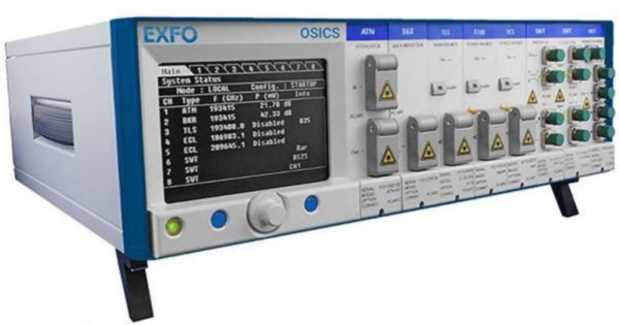

Рисунок 12 - Внешний вид системы OSICS

номера

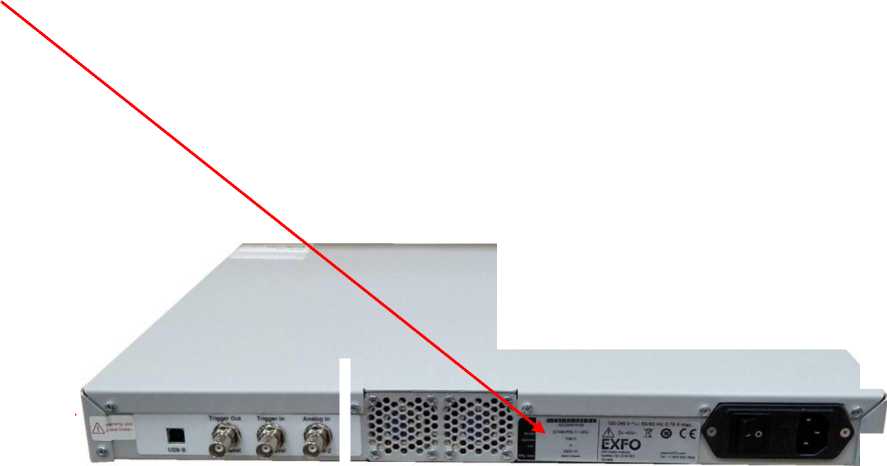

Рису

Программное обеспечение

Программное обеспечение «ToolBox X» (далее - ПО), входящее в состав систем, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений.

ПО разделено на две части: интерфейсную и аппаратную.

Аппаратная часть ПО размещается в энергонезависимой памяти цифрового сигнального процессора сменных модулей из состава системы, запись которой осуществляется в процессе производства. Доступ к модулю исключён конструкцией систем.

Интерфейсная часть ПО (входит в комплект поставки) находится на встроенном в системе компьютере, используемом для сбора и визуализации информации в удобном для оператора виде, а также задания условий измерений.

Метрологически значимой частью ПО является аппаратная часть ПО. Установка ПО осуществляется в процессе производства систем. Доступ к аппаратной части системы исключен конструктивно. ПО защищено от несанкционированного доступа путем пломбирования корпуса системы. Замена версии ПО с целью расширения сервисных возможностей системы может производиться только в аккредитованных сервис-центрах производителя.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ToolBox X

Номер версии (идентификационный номер) ПО, не ниже

2.2

Цифровой идентификатор ПО

-

Технические характеристики

Метрологические и основные технические характеристики систем приведены в таблицах с 2 по 36.

Таблица 2 - Метрологические характеристики систем со сменными модулями оптического рефлектометра серии FTB-7000

Наименование характеристики

Значение

FTB-7400E-0023B

FTB-7400E-0234B

FTB-7400E-2347B

FTB-7600E-0023B

FTB-7600E-0034B

Рабочие длины волн, нм

1310 ± 20

1550 ± 20

1310 ± 20

1550

± 20

1625 ± 10

1310 ± 20

1383 ± 20

1550

± 20

1625 ± 10

1310 ± 20

1550

± 20

1550

± 20

1625 ± 10

Динамический диапазон измерений ослабления, дБ, не менее, при длительности импульса 20 мкс, усреднении 3 мин:

- по уровню 98% от максимума шумов

- по уровню SNR=1

- по уровню 98% от максимума шумов на волокне

NZDSF G.655

40

42 -

39

41

-

40

42 -

39

41

-

39

41

-

40

42 -

38

40 -

39

41

-

39

41

-

47

49

50,5

47

49

50,5

47

49

50,5

46

48

48

Пределы допускаемой абсолютной погрешности измерений ослабления 1), дБ

± (0,03-А)

Мертвая зона, м, не более, при измерении: - ослабления

- положения неоднородности

3 0,8

5

1

Диапазон измерений длины, м 2)

от 0 до 1250; от 0 до 2500; от 0 до 5000; от 0 до 10000; от 0 до 20000; от 0 до 40000; от 0 до 80000; от 0 до 160000; от 0 до 260000; от 0 до 400000

Пределы допускаемой абсолютной погрешности измерений длины 3), м

± (0,75 + 1,0-10-5-L + 6)

1) А - измеряемое ослабление, дБ;

2) возможна пользовательская установка диапазона измерений длины в диапазоне от 250 до 400000 м;

3) L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м.

Таблица 3 - Метрологические характеристики систем со сменными модулями оптического рефлектометра серии FTBx-720

Наименование характеристики

Значение

FTBx-720C-SM1

FTBx-720D-SM1

FTBx-720C-SM2

FTBx-720D-SM2

FTBx-720C-Q1

FTBx-720D-Q1

FTBx-720C-Q1-QUAD

FTBx-720D-Q1-QUAD

Рабочие длины волн, нм

1310± 20

1550 ± 20

1310 ± 20

1550

± 20

1625

± 101)

850 ± 20

1300 ±

20

1310 ±

202)

1550 ±

202)

850 ± 20

1300 ±

20

1310 ± 20

1550 ± 20

Динамический         диапазон

измерений ослабления, дБ, не менее: при длительности импульса 1 мкс, усреднении 3 мин

- по уровню 98% от максимума шумов

- по уровню SNR=1

при длительности импульса 20 мкс, усреднении 3 мин

- по уровню 98% от максимума шумов

- по уровню SNR=1

--

34

36

-

-

33

35

--

34

36

-

-

33

35

--

33

35

25

27

--

27

29

--

--

34

36

--

33

35

25

27

--

27

29

--

--

34

36

--

33

35

Пределы допускаемой абсолютной погрешности         измерений

ослабления3), дБ

± (0,03^А)

Мертвая зона, м, не более, при измерении (для рабочих длин волн):

- ослабления

- положения неоднородности

3 0,7

3 0,7

3 0,7

3 0,7

3 0,7

2,5

0,5

2,5

0,5

3 0,7

3 0,7

2,5

0,5

2,5

0,5

3 0,7

3 0,7

Диапазон измерений длины, м4)

от 0 до 1250; от 0 до 2500; от 0 до 5000; от 0 до 10000; от 0 до 20000; от 0 до 40000; от 0 до 80000; от 0 до 160000; от 0 до 260000

от 0 до 100; от 0 до 300; от 0 до 500; от 0 до

1300; от 0 до 5000; от 0 до

от 0 до 1250; от 0 до 2500; от 0 до

5000; от 0 до 10000; от 0 до 20000; от 0 до

от 0 до 100;

от 0 до 300;

от 0 до 500;

от 0 до 1300;

от 0 до 5000;

от 0 до 1250; от 0 до 2500; от 0 до 5000;

от 0 до

Наименование характеристики

Значение

FTBx-720C-SM1     FTBx-720C-SM2

FTBx-720D-SM1     FTBx-720D-SM2

FTBx-720C-Q1

FTBx-720D-Q1

FTBX-720C-Q1-QUAD

FTBX-720D-Q1-QUAD

10000; от 0 до

20000; от 0 до

40000

40000; от 0 до 80000; от 0 до 160000; от 0 до 260000

от 0 до 10000; от 0 до 20000; от 0 до 40000

10000; от 0 до 20000;

от 0 до 40000; от 0 до 80000;

от 0 до 160000; от 0 до 260000

Пределы допускаемой абсолютной погрешности измерений длины 5), м

± (0,75 + 2,5-10-5Ъ+5)

1) с фильтром;

2) опционально;

3) А - измеряемое ослабление, дБ;

4) возможна пользовательская установка диапазона измерений длины на длинах волн 850 / 1300 нм в диапазоне до 40 км, на длинах волн 1310 / 1550 нм до 260 км;

5) L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м.

Таблица 4 - Метрологические характеристики систем со сменными модулями оптического рефлектометра серии FTBx-730

Наименование характеристики

Значение

FTBx-730C-SM1 FTBx-730D-

FTBx-730C-SM2

FTBx-730D-SM2

FTBx-730C-SM3

FTBx-730D-SM3

FTBx-730C-SM6 FTBx-730D-SM6

FTBx-730C-SM7 FTBx-730D-SM7

FTBx-730C-SM8

FTBx-730D-SM8

S1

M1

Рабочие длины волн, нм

1310 ± 20

1550 ± 20

1310 ± 20

1550 ± 20

1625 ± 101)

1310 ± 20

1550 ± 20

1625 ± 10

1625 ± 101)

1650 ± 51)

1310 ± 20

1550 ± 20

1650 ±

51)

Динамический диапазон измерений ослабления, дБ, не       менее,       при

длительности импульса 20 мкс, усреднении 3 мин - по уровню 98% от максимума шумов - по уровню SNR=1

37

39

36

38

37

39

36

38

37

39

37

39

36

38

37

39

37

39

37

39

37

39

36

38

37

39

Пределы    допускаемой

абсолютной погрешности измерений ослабления 2), дБ

± (0,03^А)

Мертвая зона, м, не более, при измерении: - ослабления -положения неоднородности

2,5

0,5

Диапазон      измерений

длины, м3)

от 0 до 1250; от 0 до 2500; от 0 до 5000; от 0 до 10000; от 0 до 20000; от 0 до 40000; от 0 до 80000; от 0 до 160000; от 0 до 260000; от 0 до 400000

Пределы    допускаемой

абсолютной погрешности измерений длины 4), м

± (0,75 + 1,0-10-5-L+5)

Наименование характеристики

Значение

FTBx-730C-SM1 FTBx-730D-SM1

FTBx-730C-SM2

FTBx-730D-SM2

FTBx-730C-SM3

FTBx-730D-SM3

FTBx-730C-SM6 FTBx-730D-SM6

FTBx-730C-SM7 FTBx-730D-SM7

FTBx-730C-SM8

FTBx-730D-SM8

1) с фильтром;

2) А - измеряемое ослабление, дБ;

3) возможна пользовательская установка диапазона измерений длины в диапазоне до 400 км

4) L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м.

Таблица 5 - Метрологические характеристики систем со сменными модулями оптического рефлектометра серии FTBx-735

Наименование характеристики

Значение

FTBx-735C-SM1

FTBx-735D-SM1

FTBx-735C-SM2

FTBx-735D-SM2

FT

FT

Bx-735C-S]

Bx-735D-S]

M3

M3

FT

FT]

Bx-735C-SM4

Bx-735D-SM4

Рабочие длины волн, нм

1310±20

1550±20

1310±20

1550± 20

1625 ± 101)

1310±20

1550±20

1625 ±10

1310±20

1490 ± 20

1550± 20

Динамический диапазон измерений ослабления, дБ, не       менее,       при

длительности импульса 20 мкс, усреднении 3 мин - по уровню 98% от максимума шумов - по уровню SNR=1

40

42

39

41

40

42

39

41

39

41

40

42

39

41

39

41

40

42

39

41

39

41

Пределы    допускаемой

абсолютной погрешности измерений ослабления2), дБ

± (0,03-А)

Мертвая зона, м, не более, при измерении (для рабочих длин волн): - ослабления

- положения неоднородности

2,5

0,5

Наименование характеристики

Значение

FTBx-735C-SM1        FTBx-735C-SM2            FTBx-735C-SM3           FTBx-735C-SM4

Диапазон      измерений

длины, м3)

от 0 до 1250; от 0 до 2500; от 0 до 5000; от 0 до 10000; от 0 до 20000; от 0 до 40000; от 0 до 80000; от 0 до 160000; от 0 до 260000; от 0 до 400000

Пределы    допускаемой

абсолютной погрешности измерений длины 4), м

± (0,75 + 1,0-10-5-L+5)

1) с фильтром;

2) А - измеряемое ослабление, дБ;

3) возможна пользовательская установка диапазона измерений длины до 400 км;

4) L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м.

Таблица 6 - Метрологические характеристики систем со сменными модулями оптического рефлектометра серии FTBx-740

Наименование характеристики

Значение

FTBx-740C-CW10, FTBx-740C-CW18-M8W, FTBx-740C-CW18-M10W, FTBx-740C-CW18-M18W, FTBx-740C-CW10-M1310W, FTBx-740C-CW18-M8W-M1310W, FTBx-740C-CW18-M10W-M1310W, FTBx-740C-CW 18-M18W-M1310W

FTBx-740D-CW10, FTBx-740D-CW18-M8W, FTBx-740D-CW18-M10W, FTBx-740D-CW18-M18W, FTBx-740D-CW10-M1310W, FTBx-740D-CW18-M8W-M1310W, FTBx-740D-CW18-M10W-M1310W, FTBx-740D-CW 18-M18W-M1310W

Рабочие длины волн1), нм

(1270 ± 3)/(1290 ± 3)/(1310 ± 3)/(1330 ± 3)/ (1350 ± 3)/(1370 ± 3)/ (1390 ± 3)/ (1410 ± 3)/ (1430 ± 3)/ (1450 ± 3)/(1470 ± 3)/(1490 ± 3)/(1510 ± 3)/(1530 ± 3)/(1550 ± 3)/(1570 ± 3)/ (1590±3)/ (1610±3)

Динамический диапазон измерений ослабления, дБ, не менее, при длительности импульса 20 мкс, усреднении 3 мин (по уровню 98% от максимума шумов / по уровню SNR=1)

35 / 37

Мертвая зона, м, не более, при измерении: - ослабления

- положения неоднородности

5

1,1

Диапазон измерений длины, м 2)

от 0 до 1250; от 0 до 2500; от 0 до 5000; от 0 до 10000; от 0 до 20000; от 0 до 40000; от 0 до 80000; от 0 до 160000; от 0 до 260000; от 0 до 400000

Пределы      допускаемой      абсолютной

погрешности измерений длины 3), м

± (0,75 + 2,540-5Ъ+6)

Таблица 7 - Метрологические характеристики систем со сменными модулями оптического рефлектометра серии FTBx-740

Наименование характеристики

Значение

FTBx-740C-DWC, FTBx-740D-DWC

Рабочие длины волн, нм

от 1527,99 до 1567,95

Динамический диапазон измерений ослабления, дБ, не менее, при длительности импульса 20 мкс, усреднении 3 мин (по уровню 98% от максимума шумов / по уровню SNR=1)

38 / 40

Мертвая зона, м, не более, при измерении: - ослабления

- положения неоднородности

3,5

0,7

Диапазон измерений длины, м 1)

от 0 до 1250; от 0 до 2500; от 0 до 5000; от 0 до 10000; от 0 до 20000; от 0 до 40000; от 0 до 80000; от 0 до 160000; от 0 до 260000; от 0 до 400000

Пределы допускаемой абсолютной погрешности измерений длины 2), м

± (0,75 + 2,540-5Ъ+6)

1) возможна пользовательская установка диапазона измерений длины в диапазоне от 0,25 км до 400 км;

2) L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м.

Таблица 8 - Метрологические характеристики систем со сменными модулями оптического рефлектометра серий FTBx-750 и FTBx-760

Наименование характеристики

Значение

FTBx-750C-SM1

FTBx-750D-SM1

FTBx-750C-SM3

FTBx-750D-SM3

FTBx-760C-SM1

FTBx-760D-SM1

FTBx-760C-SM3

FTBx-760D-SM3

FTBx-760C-SM5

FTBx-760D-SM5

Рабочие длины волн, нм

1310 ± 20

1550± 20

1310 ± 20

1550 ± 20

1625 ± 10

1310±20

1550±20

1310 ± 20

1550 ± 20

1625 ± 10

1550± 20

1625±10

Динамический диапазон измерений ослабления, дБ, не менее, при длительности импульса 20 мкс, усреднении 3 мин:

- по уровню 98% от максимума шумов

- по уровню SNR=1

44

46

44

46

43 -

45

43 -

45

43

-

45

47,5

50,5

49,5

47,5

50,5

49,5

47,5

50,5

49,5

47,5

50,5

49,5

46

48

48

47,5

50,5

49,5

46

48

48

Наименование характеристики

Значение

FTBx-750C-SM1

FTBx-750D-SM1

FTBx-750C-SM3

FTBx-750D-SM3

FTBx-760C-SM1

FTBx-760D-SM1

FTBx-760C-SM3

FTBx-760D-SM3

FTBx-760C-SM5

FTBx-760D-SM5

- по уровню 98% от максимума шумов на волокне NZDSF G.655

Пределы допускаемой абсолютной погрешности            измерений

ослабления 1), дБ

± (0,03-А)

Мертвая зона, м, не более, при измерении (для рабочих длин волн): - ослабления

- положения неоднородности

2,5

0,5

Диапазон измерений длины, м2)

от 0 до 1250; от 0 до 2500; от 0 до 5000; от 0 до 10000; от 0 до 20000; от 0 до 40000; от 0 до 80000; от 0 до 160000; от 0 до 260000; от 0 до 400000

Пределы допускаемой абсолютной погрешности измерений длины 3), м

± (0,75 + 1,0-10-5-L+5)

1) А - измеряемое ослабление, дБ

2) возможна пользовательская установка диапазона измерений длины до 400 км;

3) L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м.

Лист № 22

Всего листов 41

Таблица 9 - Метрологические характеристики встроенного измерителя средней мощности

оптического излучения через порт OTDR (In-line

power meter)

Наименование характеристики

Значение

OPM

OPM2

Спектральный диапазон измерений, нм

от 1270 до 1625

-

Спектральный диапазон измерений в режиме PON-измерителя, нм

-

от 1450 до 1530

Длины волн градуировки, нм

1310, 1490, 1550, 1625

1490, 1550

Диапазон измерений средней мощности оптического излучения, Вт (дБм)

от 10-7 до 6,340-2 (от -40 до +18)

Пределы     относительной     погрешности

измерений средней мощности оптического излучения на длинах волн градуировки, % (дБ) - в диапазоне от 3,2^10-3 до 6,3-10’2 Вт (от +5 до +18 дБм)

- в диапазоне от 10—7 до 3,2-10-3 Вт (от -40 до +5 дБм)

± 20 (0,8)

± 12 (0,5)

Таблица 10 - Метрологические характеристики систем со сменными модулями оптических тестеров серии FTBx-940-ICERT

Наименование характеристики

Значение

FTBx-940-

ICERT-SM1

FTBx-940-

ICERT-Q1

FTBx-940-ICERT-Q1-QUAD

Спектральный         диапазон

измерений, нм

от 800 до 1650

Диапазон измерений средней мощности оптического излучения, Вт (дБм)

от 10-10 до 3,2-10-3 (от -70 до +5)

Пределы         относительной

погрешности измерений средней мощности оптического излучения на длинах волн градуировки1), % (дБ):

-   в   диапазоне   от   10-9   до

3,240-3 Вт (от -60 до +5 дБм)

-  в  диапазоне  от   10-10  до

10-9 Вт (от -70 до -60 дБм)

± 7 (0,3)

± 20 (0,8)

Длины волн источника излучения, нм

1310±20;

1550± 20

850±20;

1300±20;

1310 ± 202);

1550 ± 202)

850±20;

1300±20;

1310± 20;

1550±20

Средняя мощность оптического излучения, Вт (дБм), не менее:

- на длинах волн 850 / 1300 нм

- на длинах волн 1310 / 1550 нм

-1,8-10-3 (+2,5)

3,240-6 (-25)

1,840-3 (+2,5)

3,240-6 (-25)

1,840-3 (+2,5)

Нестабильность уровня средней мощности оптического излучения

0,05

Наименование характеристики

Значение

FTBx-940-

ICERT-SM1

FTBx-940-

ICERT-Q1

FTBx-940-ICERT-Q1-QUAD

за 15 минут, дБ, не более

1) Длины волн градуировки 850, 1300, 1310, 1490, 1550, 1625 нм

2) Опционально

Таблица 11 - Метрологические характеристики систем со сменными модулями оптических тестеров серий FTBx-940-SM, FTBx-945-SM, FTBx-945-ICERT__________________________

Наименование характеристики

Значение

FTBx-940-SM1

FTBx-945-SM1

FTBx-945-SM3

FTBx-945-SM4

FTBx-945-

ICERT-Q1

FTBx-945-ICERT-Q1-QUAD

Спектральный диапазон измерений, нм

от 800 до 1650

Диапазон измерений средней     мощности

оптического излучения, Вт (дБм)

от 10-10 до 3,2-10’3 (от -70 до +5)

Пределы относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки1), % (дБ)

- в диапазоне от 10-9 до 3,2-10’3 Вт (от -60 до +5 дБм)

- в диапазоне от 10-10 до 10-9 Вт (от -70 до -60 дБм)

± 7 (0,3)

± 20 (0,8)

Длины волн источника излучения, нм

1310±20

1550 ±

20

1310±20

1550 ±

20

1310±20

1550± 20

1625 ±

10

1310±20

1490 ± 10

1550 ±

20

850±20;

1300±20;

1310 ±

202);

1550 ± 202)

850±20;

1300±20;

1310±20;

1550±20

Средняя     мощность

оптического излучения, Вт (дБм), не менее: - на длинах вол н 850/1300 нм

-

-

-

-

3,240-6 (-25)

3,240-6 (-25)

- на длинах волн 1310/1550 нм

- на дине волны 1625 нм

1,8-10’3 (+2,5)

-

1,8-10’3 (+2,5)

-

1,3-10’3 (+1)/7Л 10-4 (-1) 3,240-4

1,3-10’3 (+1)/7Л 10-4 (-1)

-

1,8-10’3 (+2,5)

-

1,8-10’3 (+2,5)

-

Наименование характеристики

Значение

FTBx-940-SM1

FTBx-945-SM1

FTBx-945-SM3

FTBx-945-SM4

FTBx-945-

ICERT-Q1

FTBx-945-ICERT-Q1-QUAD

- на дине волны 1490 нм

-

-

(-5)

-

3,2-10-4 (-5)

-

-

Нестабильность уровня средней     мощности

оптического излучения за 15 минут, дБ, не более

± 0,05

Диапазон измерений уровня       обратных

потерь, дБ

-

от 5 до 50

Пределы допускаемой абсолютной погрешности измерений уровня       обратных

потерь, дБ

-

± 1

1) Длины волн градуировки 850, 1300, 1310, 1490, 1550, 1625 нм

2) Опционально

Таблица 12 - Метрологические характеристики систем со сменными модулями измерителя средней мощности серии FTBx-1750 и измерительной головкой OHS-1713

Наименование характеристики

Значение

FTBx-1750-031-1/2/4

FTBx-1750-OHS-1713-UH

FTBx-1750-

02X-1/2/4

FTBx-1750-ISP-1

Спектральный диапазон измерений, нм

от 800 до 1700

от 930 до 1660

от 800 до 1660

от 800 до 1700

Диапазон измерений средней мощности      оптического

излучения, Вт (дБм)

от 10-10 до 6,340-3 (от -70 до +8)

от 3,240-9 до 1,0 (от -55 до +30)

от 5Д10-9 до 1,5^10-1 (от -53 до +22)

от 3,240-9 до 3,240-1 (от -55 до +25)

Пределы     относительной

погрешности     измерений

средней          мощности

оптического излучения на длинах волн градуировки1), % (дБ)

± 6 (0,3) в диапазоне от 800 до 1000 нм включ.

± 5 (0,2) в диапазоне св. 1000 до 1640 нм

включ.

± 11 (0,5) в диапазоне св. 1640 до

± 6 (0,3) в диапазоне от 930 до 1290 нм включ.

± 4 (0,2) в диапазоне св. 1290 до 1340 нм включ. и св. 1420 до 1640 нм включ.

± 5 (0,2) в диапазоне св. 1340 до 1420

± 6 (0,3) в диапазоне от 800 до 1000 нм включ.

± 5 (0,2) в диапазоне св. 1000 до 1570 нм

включ.

± 8 (0,3) в диапазоне св. 1570 до

± 6 (0,3) в диапазоне от 800 до 1000 нм включ.

± 5 (0,2) в диапазоне св. 1000 до 1640 нм

включ.

в диапазоне св. 1640 до

Наименование характеристики

Значение

FTBx-1750-031-1/2/4

FTBx-1750-OHS-1713-UH

FTBx-1750-02X-1/2/4

FTBx-1750-ISP-1

1700 нм

нм

± 9 (0,4) в диапазоне св.

1640 до

1660 нм

1660 нм

1700 нм ± 11 (0,5)

1) Длины волн градуировки 850, 1300, 1310, 1490, 1550, 1625 нм

Таблица 13 - Метрологические характеристики систем со сменными модулями источников оптического излучения серии FTBx-2150

Наименование характеристики

Значение

FTBx-2150-0012C-1

FTBx-2150-0023B-2

FTBx-2150-0234B-3

FTBx-2150-0236B-3

FTBx-2150-2346B-4

Длины волн оптического излучения, нм

850 ± 25

1300±30

1310 ± 6,5

1550 ± 6,5

1310 ± 6,5

1550 ± 6,5

1625 ± 10

1310 ± 6,5

1490 ± 6,5

1550 ± 6,5

1310 ± 6,5

1490 ± 6,5

1550 ± 6,5

1625 ± 10

Средняя мощность оптического излучения, Вт (дБм), не менее

3,2-10-6 (-25)

1,3-10-3 (+1)

Нестабильность уровня средней мощности оптического излучения за 15 минут, дБ, не более

0,07

Таблица 14 - Метрологические характеристики систем со сменным модулем источников оптического излучения FTBx-2250-SCLI-1

Наименование характеристики

Значение

Длина волны оптического излучения, нм

1550± 25

Средняя мощность оптического излучения, Вт (дБм), не менее

2Д10-3 (+3)

Нестабильность уровня средней мощности оптического излучения за 15 минут, дБ, не более

0,04

Таблица 15 - Метрологические характеристики систем со сменным модулем источника оптического излучения (перестраиваемым) FTBx-2850-1

Наименование характеристики

Значение

Диапазон длин волн оптического излучения, нм

от 1528 до 1611

Средняя мощность оптического излучения, Вт (дБм), не менее

6,340-3 (+8)

Нестабильность уровня средней мощности оптического излучения за 15 минут, дБ, не более

0,10

Таблица 16 - Метрологические характеристики систем со сменными модулями оптических аттенюаторов серии FTBx-3500

Наименование характеристики

Значение

FTBx-3500-B

FTBx-3500-BI

FTBx-3500-C

FTBx-3500-D

FTBx-3500-CI

FTBx-3500-DI

Рабочий       спектральный

диапазон, нм

от 1250 до 1650

от 700 до 1350

Диапазон установки вносимого ослабления оптического излучения, дБ

от 1,5 до 65,0

от 2,2 до 65,0

от 2,0 до 60,0

от 3,0 до 60,0

Пределы абсолютной погрешности установки вносимого ослабления оптического излучения, % (дБ)

± 5 (0,2)

± 5 (0,2)

± 7 (0,3)

± 7 (0,3)

Диапазон измерений средней мощности оптического излучения, Вт (дБм)

-

от 10-7 до 10-1 (от -40 до +20)

-

от 10-7 до 5Д10-2 (от -40 до +17)

Пределы относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки, %(дБ)

-

± 7 (0,3)

-

± 7 (0,3)

Длины волн градуировки, нм

1310,1550

850,

L300

Таблица 17 - Метрологические характеристики систем со сменными модулями анализатора оптического спектра серии FTBx-5200

Наименование характеристики

Значение

FTBx-5235

FTBx-5243-HWA

FTBx-5245 (-P; -HPW; -P-HPW)

FTBx-5255 (-HPW)

Диапазон измерений длины волны, нм

от 1250,000 до 1650,000

Пределы допускаемой абсолютной погрешности измерений длины волны, нм: - в диапазоне от 1528 до 1563 нм - в диапазоне от 1520 до 1610 нм - в диапазоне от 1250 до 1650 нм

-

±0,060

±0,100

±0,010

±0,025

±0,100

-

±0,050

±0,100

-

±0,025

±0,100

Разрешающая способность по шкале длин волн, нм, не более: - в диапазоне от 1525 до 1565 нм - в диапазоне от 1250 до 1650 нм

0,100

0,050

0,100

0,065

0,100

0,035 / 0,0201) 0,100

Диапазон измерений уровня средней мощности, Вт (дБм)

от 3Д10-10 до 2Д10-1 (от -65 до +23)

от 10-10 до 6,340-2 (от -70 до +18)

от 10-10 до 6,340-2 (от -70 до +18) от 10-10 до 2Д10-1 (от -70 до

от 10-10 до 6,340-2 (от -70 до +18) от 10-10 до 2Д10-1 (от -70 до

Наименование характеристики

Значение

FTBx-5235

FTBx-5243-HWA

FTBx-5245 (-P; -HPW; -P-HPW)

FTBx-5255 (-HPW)

+23)2)

+23)2)

Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длине волны 1550 нм при средней мощности 10-4 Вт (-10 дБм), % (дБ)

± 14 (0,6)

± 12 (0,5)

1) в режиме высокого разрешения;

2) с опцией HPW.

Таблица 18 - Метрологические характеристики систем со сменными модулями анализатора ХД/ПМД серии FTB-5700 (FTB-5700-CD-PMD, FTB-5700-CD, FTB-5700-PMD)

Наименование характеристики

Значение

Рабочий спектральный диапазон, нм

от 1475 до 1626

Диапазон измерений длины, м

от 60 до 120000

Пределы допускаемой абсолютной погрешности измерений длины, м

± (0,01 + 0,01 • L)1)

Опция анализатора хроматический дисперсии (ХД) (-CD)

Диапазон измерений ХД, пс/нм

от - 100 до 100

Пределы допускаемой абсолютной погрешности измерений ХД (на длине волны 1550 нм, при длине оптического волокна типа G.652 до 100 км), пс/нм

± 10

Опция анализатора поляризационной модовой дисперсии (ПМД) (-PMD)

Диапазон измерений ПМД (для оптического волокна длиной от 100 м и менее, в диапазоне длин волн от 1500 до 1575 нм), пс

от 0,1 до 20,0

Границы допускаемой абсолютной погрешности измерений ПМД в диапазоне длин волн от 1500 до 1575 нм, пс

± (0,05-D + 0,20)2)

1) L - измеренная длина, м;

2) D - измеренная ПМД, пс.

Таблица 19 - Метрологические характеристики систем со сменными модулями анализаторов ХД и ПМД FTB-5800 и FTB-5500B

Наименование характеристики

Значение

Измерения хроматической дисперсии (ХД) FTB-5800

Диапазон длин волн при измерениях ХД, нм

от 1200 до 1700

Диапазон измерений ХД, пс/нм

от - 350,0 до 350,0

Пределы допускаемой абсолютной погрешности измерений ХД, пс/нм, при длине ОВ:

- до 20 км (G.652)

- до 120 км (G.652)

- до 20 км (G.655)

± 1,6

± 3,1

± 1,9

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений длины волны нулевой дисперсии, нм

± 0,5

Пределы допускаемой абсолютной погрешности измерений наклона дисперсионной кривой на длине волны нулевой дисперсии, пс/нм2

± 0,05

Измерения поляризационной модовой дисперсии (ПМД) FTB-5500B

Диапазон длин волн при измерениях ПМД, нм

от 1260 до 1675

Рабочие длины волн, нм

1310±30, 1550±30; 1625 ±30

Диапазон измерений ПМД, пс

от 0,05 до 115,00

Пределы допускаемой абсолютной погрешности измерений ПМД, пс

± (0,02 + 0,02-А) 1)

1) А - значение ПМД

Таблица 20 - Метрологические характеристики систем со сменными модулями анализаторов ПМД FTB-5600

Наименование характеристики

Значение

Рабочий спектральный диапазон, нм

от 1520 до 1580

Диапазон измерений ПМД, пс

от 0,1 до 20,0

Пределы допускаемой абсолютной погрешности измерений ПМД, пс

± (0,1 + 0,05-А) 1)

Диапазон измерений длины, м

от 60 до 60000

Пределы допускаемой абсолютной погрешности измерений длины, м

± 10

1) А - значение ПМД

Таблица 21 - Метрологические характеристики систем со сменными модулями анализатора цифровых линий связи серии MAX-800 в модификациях: MAX-860, MAX-860G (в части интерфейса синхронизации), MAX-880 (электрические интерфейсы PDH и SONET/SDH)

Наименование характеристики

Значение

Номинальные значения тактовой частоты формируемых сигналов, МГц:

- DS1

1,544

- E1/2M (RJ-48C), E1/2M (BNC)

2,048

- E3/34M

34,368

- DS3/45M

44,736

- STM-0e/52M

51,840

- E4/140M

139,264

- STM-1e/155M

155,520

Пределы допускаемой относительной погрешности установки тактовой частоты формируемых сигналов, отн. ед.

± 4,6-10-6

Пределы допускаемого отклонения тактовой частоты входного

сигнала относительно номинальных тактовых частот

передатчика, отн. ед.: - DS1

± 140-10-6

- E1/2M

± 70-10-6

- E3, DS3, STS-1e/STM-0e, E4, STS-3e/STM-1e

± 50-10-6

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений частоты сигналов, отн. ед.

± 4,6-10-6

Номинальные значения амплитуды формируемых сигналов, В: - E1/2M (RJ-48C, при нагрузке 120 Ом)

3,00

- E1/2M (BNC, при нагрузке 75 Ом)

2,37

- E3/34M

1,00

- E4/140M

1,00

- STM-1e/155M

0,50

Пределы допускаемого отклонения установки амплитуды формируемых сигналов, %

± 10

Таблица 22 - Метрологические характеристики систем со сменными модулями анализатора цифровых линий связи серии MAX-800 в модификациях: MAX-860, MAX-860G, MAX-880, MAX-890, MAX-890Q

Наименование характеристики

Значение

Оптические интерфейсы SDH (интерфейсы до 10 G)

Номинальные значения тактовой частоты формируемых сигналов, МГц:

- STM-0

- STM-1

- STM-4

- STM-16

- STM-64

51,840 155,520 622,080 2488,000 9953,280

Пределы допускаемой относительной погрешности установки тактовой частоты формируемых сигналов, отн. ед.

± 4,6-10-6

Пределы допускаемого отклонения тактовой частоты входного сигнала относительно номинальных тактовых частот передатчика, отн. ед.

± 50-10-6

Электрические интерфейсы Ethernet

Номинальные значения тактовой частоты формируемых сигналов, МГц:

- 10 Base-T

- 100 Base-T

- 1000 Base-T

10 125 1000

Пределы допускаемой относительной погрешности установки тактовой частоты формируемых сигналов, отн. ед.

± 4,6-10-6

Пределы допускаемой относительной погрешности измерений частоты сигналов, отн. ед. 1)

± 4,6-10-6

Оптические интерфейсы Ethernet (интерфейсы до 10 G)

Номинальные значения тактовой частоты формируемых сигналов, МГц:

125; 1250; 9953;

10312,5

Пределы допускаемой относительной погрешности установки тактовой частоты формируемых сигналов, отн. ед.

± 4,6-10-6

Пределы допускаемой относительной погрешности измерений частоты сигналов, отн. ед.

± 4,6-10-6

1) Не нормируется для номинальной тактовой частоты передатчика 10 МГц.

Таблица 23 - Метрологические характеристики систем со сменными модулями анализатора цифровых линий связи FTBx-8870 (в части функционала E1/2M), FTBx-8880, FTBx-88100G, FTBx-88100NGE, FTBx-88200NGE, FTBx-88260, FTBx-88460 (электрические интерфейсы PDH/SDH)______________________________________________________________

Наименование характеристики

Значение

Номинальные значения тактовой частоты формируемых сигналов, МГц:

- E1/2M (RJ-48C), E1/2M (BNC)

- E3/34M

- STM-0e/52M

- E4/140M

- STM-1e/155M

2,048 34,368 51,840 139,264 155,520

Пределы допускаемой относительной погрешности тактовой частоты формируемых сигналов, отн. ед.

установки

± 4,6-10-6

Пределы допускаемого отклонения тактовой частоты входного сигнала относительно номинальных тактовых частот передатчика, отн. ед.: - DS1 - E1

- E3, DS3, STS-1e/STM-0e, E4, STS-3e/STM-1e

± 140-10-6 ± 70-10-6 ± 50-10-6

Пределы допускаемой относительной погрешности частоты сигналов, отн. ед.

измерений

± 4,6-10-6

Номинальные значения амплитуды формируемых сигналов, В: - E1/2M (RJ-48C, при нагрузке 120 Ом)

- E1/2M (BNC, при нагрузке 75 Ом)

- E3/34M

- E4/140M

- STM-1e/155M

3,00

2,37

1,00

1,00

0,50

Пределы допускаемого отклонения установки формируемых сигналов, %

амплитуды

± 10

Номинальные значения длительности формируемых сигналов, нс: - E1/2M (RJ-48C), E1/2M (BNC) - E3/34M - E4/140M - STM-1e/155M

244,00 14,50 3,50 3,22

Пределы допускаемого отклонения установки длительности формируемых сигналов, нс:

- E1/2M (RJ-48C), E1/2M (BNC)

- E3/34M

- E4/140M

- STM-1e/155M

± 25,00 ± 2,45 ± 1,20 ± 1,20

Таблица 24 - Метрологические характеристики систем со сменными модулями анализатора цифровых линий связи FTBx-8870, FTBx-8880, FTBx-88100G, FTBx-88100NGE, FTBx-88200NGE, FTBx-88260

Наименование характеристики

Значение

Оптические интерфейсы SDH (интерфейсы до 10 G)

Номинальные значения тактовой частоты формируемых сигналов, МГц:

- STM-0

- STM-1

- STM-4

- STM-16

- STM-64

51,840 155,520 622,080 2488,320 9953,280

Пределы допускаемой относительной погрешности установки тактовой частоты формируемых сигналов, отн. ед.

± 4,6-10-6

Пределы допускаемого отклонения тактовой частоты входного сигнала относительно номинальных тактовых частот передатчика, отн. ед.

± 50-10-6

Пределы допускаемой относительной погрешности измерений частоты сигналов, отн. ед.

± 4,6-10-6

Электрические интерфейсы Ethernet

Номинальные значения тактовой частоты формируемых сигналов, МГц

- 10 Base-T

- 100 Base-T

- 1000 Base-T

10,0 125,0 1000,0

Пределы допускаемой относительной погрешности установки тактовой частоты формируемых сигналов, отн. ед.

± 4,6-10-6

Пределы допускаемой относительной погрешности измерений частоты сигналов, отн. ед. 1)

± 4,6-10-6

Оптические интерфейсы Ethernet (интерфейсы до 10 G)

Номинальные значения тактовой частоты формируемых сигналов, МГц

125,0; 1250,0; 9953,0;

10312,5

Пределы допускаемой относительной погрешности установки тактовой частоты формируемых сигналов, отн. ед.

± 4,6-10-6

Пределы допускаемой относительной погрешности измерений частоты сигналов, отн. ед.

± 4,6-10-6

1) Не нормируется для номинальной тактовой частоты передатчика 10 МГц.

Таблица 25 - Метрологические характеристики приемопередатчиков систем со сменными модулями анализатора цифровых линий связи FTBx-8870, FTBx-8880, FTBx-88100G, FTBx-88100NGE, FTBx-88200NGE, FTBx-88260, FTBx-88460, FTBx-88480 и серии MAX-800 в

модификациях: MAX-860, MAX-860G, MAX-880, MAX-890, MAX-890Q

Наименование характеристики

Значение

Рабочая длина волны, нм:

- FTB-8590, FTB-85912, FTB-8690, FTB-85900, FTB-8696, SFP-8701, SFP-8702, FTB-8697

850 ± 20

- FTB-8591, FTB-8190, FTB-8191, FTB-85910, FTB-85911, FTB-8691, FTB-8693, FTB-81900, SFP-8600, SFP-8901, QSFP-85983, QSFP-85984, QSFP-85985, SFP-8698

1310 ±20

- FTB-8192, FTB-8193, FTB-85915, SFP-8603, FTB-8692, FTB-8694, FTB-8695, FTB-85901, FTB-85902, FTB-81901, FTB-81902, SFP-8902

1550 ±20

Средняя мощность передатчика, Вт (дБм): - FTB-8190 для интерфейса STM-1

от 10-5 до 10-3 (от -20 до 0)

- FTB-8190 для интерфейсов STM-4, STM-16

от 3,2-10-4 до 10-3 (от -5 до 0)

- FTB-8190 для интерфейса 1000 BASE-LX

от 1,2-10-4 до 5,0-10-4 (от -9 до -3)

- FTB-81900

от 2,4-10-4 до 7,9-10-4 (от -6 до -1)

- FTB-81901

от 7,9-10-4 до 1,6-10-3 (от -1 до +2)

- FTB-81902

от 10-3 до 2,5-10-3 (от 0 до +4)

- FTB-8191

от 6,3-10-4 до 2,0-10-3 (от -2 до +3)

- FTB-8192 для интерфейсов STM-1, STM-4,

от 6,3-10-4 до 3,2-10-3 (от -2 до 5)

STM-16

- FTB-8192 для интерфейса 1000 BASE-ZX

от 3,2-10-4 до 3,2-10-3 (от -5 до 5)

- FTB-8193

от 3,2-10-4 до 3,2-10-3 (от -5 до 5)

- FTB-8590

от 1,2-10-4 до 5,6-10-4 (от -9 до -2,5)

- FTB-8591

от 1,2-10'4 до 5,0-10-4 (от -9 до -3)

- FTB-85900

от 3,2 • 10-4 до 7,9-10-4 (от -5 до -1)

- FTB-85901

от 2,5 -10-4 до 10-3 (от -6 до 0)

- FTB-85902

от 7,9-10-4 до 1,6-10-3 (от -1 до +2)

- FTB-85910

от 10-5 до 3,2-10-5 (от -20 до -15)

- FTB-85911

от 3,2-10-5 до 1,6-10-4 (от -15 до -8)

- FTB-85912

от 1,2-10-4 до 5,6-10-4 (от -9 до -2,5)

- FTB-85915

от 1,4-10-4 до 1,1-10-3 (от -8,4 до +0,5)

- FTB-8596

от 1,2-10-4 до 5,0-10-4 (от -9 до -3)

- FTB-8597

от 1,2-10-4 до 5,0-10-4 (от -9 до -3)

- FTB-8598

от 3,2-10-4 до 2,0-10-3 (от - 5 до + 3)

- FTB-8599

от 3,2-10-4 до 2,0-10-3 (от - 5 до + 3)

- FTB-8690

от 3,2-10-4 до 7,9-10-4 (от -5 до -1)

- FTB-8691

от 1,5-10-4 до 1,1-10-3 (от -8,2 до +0,5)

- FTB-8692

от 4,0-10-4 до 2,5-10-3 (от -4 до +4)

- FTB-8693

от 2,5-10-4 до 7,9-10-4 (от -6 до -1)

- FTB-8694

от 7,9-10-4 до 1,6-10-3 (от -1 до +2)

- FTB-8695

от 7,9-10-4 до 1,6-10-3 (от -1 до +2)

- FTB-8696

от 1,5-10-4 до 6,3-10-4 (от -8,2 до -2)

- FTB-8697

от 1,7-10-4 до 2,0-10-3 (от -7,8 до +3)

Наименование характеристики

Значение

- SFP-8600

от 1,5-10-4 до 1,1-10’3 (от -8,2 до +0,5)

- SFP-8603

от 7,940-4 до 1,6-10-3 (от -1 до +2)

- SFP-8698

от 3,240-4 до 1,6-10-3 (от -5 до +2)

- SFP-8701

от 1,5-10-4 до 7,Ь10-3 (от -8,2 до +1,5)

- SFP-8702

от 1,4-10-4 до 1,7-10-3 (от -8,4 до +2,4)

- SFP-8703

от 3,540-4 до 1,6-10-3 (от -4,5 до 2)

- SFP-8901

от 1,4-10-4 до 1,1-10-3 (от -8,4 до +0,5)

- SFP-8902

от 7,940-4 до 3,240-3 (от -1 до +5)

Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника), Вт (дБм):

- FTB-8190 для интерфейса STM-1

от 5,0-10-6 до 10-4 (от -23 до -10)

- FTB-8190 для интерфейсов STM-4

от 6,3^ 10-6 до 10-3 (от -22 до 0)

- FTB-8190 для интерфейсов STM-16

от 1,5-10-5 до 10-3 (от -18 до 0)

- FTB-8190 для интерфейса 1000 BASE-LX

от 1,3-10-4 до 5,0-10-4 (от -9 до -3)

- FTB-81900

от 3Д10-5 до 1,1-10-3 (от -14,4 до +0,5)

- FTB-81901

от 2Д10-5 до 7,940-4 (от -16 до -1)

- FTB-81902

от 4,0-10-6 до 2Д10-4 (от -24 до -7)

- FTB-8191 для интерфейса STM-1

от 10-6 до 3,140-5 (от -30 до -15)

- FTB-8191 для интерфейса STM-4, STM-16

от 2Д10-6 до 1,3-10-4 (от -27 до -9)

- FTB-8192 для интерфейсов STM-1

от 6,3^ 10-6 до 10-3 (от -22 до 0)

- FTB-8193 для интерфейса STM-1

от 6,3^ 10-6 до 10-4 (от -22 до -10)

- FTB-8193 для интерфейса STM-4

от 6,3^ 10-6 до 10-3 (от -22 до 0)

- FTB-8193 для интерфейса STM-16

от 7,9-10-6 до 10-3 (от -21 до 0)

- FTB-8590

от 10-5 до 10-3 (от -20 до 0)

- FTB-8591

от 7,9-10-6 до 10-3 (от -21 до 0)

- FTB-85900

от 7,740-5 до 1,1-10-3 (от -11,1 до +0,5)

- FTB-85901

от 5,5-10-5 до 1,1-10-3 (от -12,6 до +0,5)

- FTB-85902

от 2Д10-5 до 7,940-4 (от -16 до -1)

- FTB-85910

от 7,940-7 до 4,0-10-5 (от -31 до -14)

- FTB-85911

от 1,6-10-6 до 7,940-4 (от -28 до -8)

- FTB-85912

от 1,240-4 до 6,340-4 (от -9 до -2)

- FTB-85915

от 1,5-10-4 до 1,1-10-3 (от -8,2 до +0,5)

- FTB-8596

от 5,0-10-6 до 5,0-10-4 (от -23 до -3)

- FTB-8597

от 5,0-10-6 до 5,0-10-4 (от -23 до -3)

- FTB-8598

от 5,0-10-6 до 2,0-10-3 (от -23 до +3)

- FTB-8599

от 5,0-10-6 до 2,0-10-3 (от -23 до +3)

- FTB-8690

от 10-5 до 10-3 (от -20 до 0)

- FTB-8691

от 3Д10-5 до 1,1-10-3 (от -14,4 до +0,5)

- FTB-8692

от 3,2-10-5 до 7,940-4 (от -15 до -1)

- FTB-8693

от 3Д10-5 до 1,1-10-3 (от -14,4 до +0,5)

- FTB-8694

от 2Д10-5 до 7,940-4 (от -16 до -1)

- FTB-8695

от 2Д10-5 до 7,940-4 (от -16 до -1)

- FTB-8696

от 5,0-10-5 до 10-3 (от -13 до 0)

- FTB-8697

от 6,240-5 до 10-3 (от -12,1 до 0) (4FC) от 7,640-5 до 10-3 (от -11,2 до 0) (8FC) от 8,940-5 до 10-3 (от -10,5 до 0) (16C)

- SFP-8600

от 5,5-10-5 до 1,1-10-3 (от -12,6 до +0,5)

Наименование характеристики

Значение

- SFP-8603

от 2Д10-5 до 7,940-4 (от -16 до -1)

- SFP-8698

от 7,2^ 10-5 до 1,6-10’3 (от -11,4 до +2)

- SFP-8701

от 7Д10-5 до 1,6-10’3 (от -11,2 до +2)

- SFP-8702

от 9,3-10-5 до 2,040-3 (от -10,3 до +3)

- SFP-8703

от 7,2-10-5 до 1,6-10’3 (от -11,4 до +2)

- SFP-8901

от 1,5-10-4 до 1,1-10-3 (от -8,2 до +0,5)

- SFP-8902

от 1,6-10-6 до 3,2-10'4 (от -28 до -5)

Минимальная чувствительность приемника, Вт

(дБм):

- FTB-8190 для интерфейса 1000 BASE-LX

6,340-6 (-22)

- FTB-8192 для интерфейса 1000 BASE-ZX

6,340-6 (-22)

- FTB-85911

1,6ао-6 (-28)

- FTB-85912

6,340-6 (-22)

Таблица 26 - Метрологические характеристики приемопередатчиков систем со сменными модулями анализатора цифровых линий связи FTBx-8870, FTBx-8880, FTBx-88100G, FTBx-88100NGE, FTBx-88200NGE, FTBx-88260, FTBx-88460, FTBx-88480 и серии MAX-800 в модификациях: MAX-860, MAX-860G, MAX-880, MAX-890, MAX-890Q_______________

Наименование характеристики

Значение

С использованием интерфейса типа CFP4, QSFP28 и QSFP+

Средняя мощность передатчика, Вт (дБм):

- для CFP4-85980

- для CFP4-85981

- для CFP4-85982

- для CFP4-85983

- для CFP4-85984

- для QSFP-85992

- для QSFP-85994

- для QSFP-85995

- для QSFP-85997

- для QSFP-85999

- для QSFP-85989

- для QSFP-85942

- для QSFP-85983

- для QSFP-85984

- для QSFP-85985

- для QSFP-85993

от 3,740-4 до 2,840-3 (от -4,3 до +4,5) от 3,740-4 до 2,840-3 (от -4,3 до +4,5) от 6,940’4 до 1,740-3 (от -8,4 до +2,4) от 3,7-10'4 до 2,840-3 (от -4,3 до +4,5) от 3,740-4 до 2,840-3 (от -4,3 до +4,5) от 1,240’4 до 1,740-3 (от -9,0 до +2,4) от 2,240-4 до 1,840-3 (от -6,5 до +2,5) от 2,240-4 до 1,8-10’3 (от -6,5 до +2,5) от 3,740-4 до 2,840-3 (от -4,3 до +4,5) от 3,740-4 до 2,840-3 (от -4,3 до +4,5) от 1,0-10-3 до 2,840-3 (от +0,1 до +4,5) от 5,9-10-4 до 1,740-3 (от -2,3 до +2,3) от 5,9-10-4 до 2,540-3 (от -2,3 до +4,0) от 5,7-10-4 до 2,540-3 (от -2,4 до +4,0) от 7,240-4 до 2,840-3 (от -1,4 до +4,5) от 8,7-10-4 до 2,540-3 (от -0,6 до +4,0)

Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника), Вт (дБм):

- для CFP4-85980

- для CFP4-85981

- для CFP4-85982

- для CFP4-85983

- для CFP4-85984

- для QSFP-85992

- для QSFP-85994

- для QSFP-85995

от 8,7-10-5 до 2,840-3 (от -10,6 до +4,5) от 8,7-10-5 до 2,840-3 (от -10,6 до +4,5) от 9,340-5 до 1,740-3 (от -10,3 до +2,4) от 8,7-10-5 до 2,840-3 (от -10,6 до +4,5) от 8,7-10-5 до 2,840-3 (от -10,6 до +4,5) от 8,1-10-5 до 1.7-10’3 (от -10,9 до +2,4) от 6.640-5 до 1.8-10’3 (от -11,5 до +2,5) от 6.640-5 до 1.8-10’3 (от -11,5 до +2,5)

Наименование характеристики

Значение

- для QSFP-85997

от 8,7-10-5 до 2,840-3 (от -10,6 до +4,5)

- для QSFP-85999

от 8,7-10-5 до 2,840-3 (от -10,6 до +4,5)

- для QSFP-85989

от 1,4-10-5 до 6,440-4 (от -18,4 до -1,9)

- для QSFP-85942

от 4,2-10-5 до 1,740-3 (от -13,7 до +2,3)

- для QSFP-85983

от 2,640-4 до 2,540-3 (от -5,9 до +4,0)

- для QSFP-85984

от 2,340-4 до 2,840-3 (от -6,4 до +4,5)

- для QSFP-85985

от 1,7-10-4 до 2,840-3 (от -7,7 до +4,5)

- для QSFP-85993

от 2Д10-4 до 2,540-3 (от -6,9 до +4,0)

Таблица 27 - Метрологические и основные технические характеристики систем со сменными модулями анализаторов цифровых линий связи FTBx-88400NGE, FTBx-88460 и FTBx-88480 (интерфейсы 400 G и 50G)

Наименование характеристики

Значение

С использованием интерфейса типа CFP8 и QSFP-DD

Средняя мощность передатчика, Вт (дБм): - для CFP8-85921

от 5,2-10’4 до 3,4

10-3 (от -2,8 до 5,3)

- для QSFP-83402

от 5,2-10-4 до 3,4

10-3 (от -2,8 до 5,3)

- для QSFP-83406

от 5,1-10-4 до 2,5

10-3 (от -2,9 до 4,0)

- для QSFP-83407

от 4,7-10’4 до 2,2

10-3 (от -3,3 до 3,5)

- для QSFP-83408

от 5,7-10’4 до 2,5

10-3 (от -2,4 до 4,0)

- для QSFP-85988

от 3,5-10’4 до 2,6

10-3 (от -4,5 до 4,2)

Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника), Вт (дБм):

- для CFP8-85921

от 1,440-4 до 3,7-

10-3 (от -8,6 до +5,7)

- для QSFP-83402

от 1,2-10’4 до 2,0-

10-3 (от -9,1 до +3,0)

- для QSFP-83406

от 2,6-10’4 до 2,5-

10-3 (от -5,9 до +4,0)

- для QSFP-83407

от 1,8-10’4 до 2,2-

10-3 (от -7,3 до +3,5)

- для QSFP-83408

от 2,3-10-4 до 2,8-

10-3 (от -6,4 до +4,5)

- для QSFP-85988

от 8,340-5 до 2,6-

10-3 (от -10,8 до 4,2)

Таблица 28 - Метрологические характеристики встроенных в системы измерителей средней мощности оптического излучения

Наименование характеристики

Значение

Длины волн градуировки, нм

850;1300;1310;1490;1550; 1625; 1650

Диапазон измерений средней мощности оптического излучения, Вт (дБм)

от 10-8 до 5,040-1 (от -50 до +27)

Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки, %(дБ)

- в диапазоне от 3,240-3 до 5,040-1 Вт (от +5 до +27 дБм)

- в диапазоне от 3,140-8 до 3,240-3 Вт

(от -45 до +5 дБм)

- в диапазоне от 10-8 до 3,1-10-8 Вт

(от -50 до -45 дБм)

± 10 (0,4)

± 7 (0,3)

± 20 (0,8)

Таблица 29 - Метрологические характеристики систем со сменными модулями источников оптического излучения серии OSICS T100

Наименование характеристики

Значение

OS-T100-1310

OS-T100-1415

OS-T100-1520

OS-T100-1550

OS-T100-1575

OS-T100-1620

TKOS-8-FBL

Диапазон установки длины волны, нм

от 1260 до 1360

от 1360 до 1470

от 1465 до 1575

от 1490 до 1610

от 1520 до 1630

от 1560 до 1680

от 1260 до 1680

Наименование характеристики

Значение

OS-T100-1310

OS-T100-1415

OS-T100-1520

OS-T100-1550

OS-T100-1575

OS-T100-1620

TKOS-8-FBL

Средняя мощность оптического излучения, Вт (дБм), не менее

2Д10-3 (+3)

1Д10-3 (0)

Нестабильность уровня средней мощности оптического излучения за 1 час1), дБ, не более

1-10-2

Нестабильность установленной длины волны за 1 час1), нм, не более

1-10-2

1) при средней мощности Р = 1 мВт

Таблица 30 - Метрологические характеристики систем со сменными модулями источников оптического излучения серии OSICS SLD

Наименование характеристики

Значение

OS-SLD-1300

OS-SLD-1550

Длина волны оптического излучения, нм

1320 ± 20

1540 ± 20

Средняя мощность оптического излучения, Вт (дБм), не менее

540-3 (+7)

Нестабильность уровня средней мощности оптического излучения за 1 час1), дБ, не более

1-10-1

1) в диапазоне рабочих температур от 15 до 35 °С

Таблица 31 - Метрологические характеристики систем со сменными модулями источников оптического излучения серии OSICS DFB

Наименование характеристики

Значение

DFB-D-P-58 /

DFB-D-F-P-58

DFB-C-F- XX 1)

DFB-C-SCL-XX 1)

DFB-LXX 1)-00 / DFB-LXX 1)-P

Длина        волны

оптического излучения, нм

от 1529,553

до 1611,787

от 1270,000 до 1650,000

от 1450,000 до 1650,000

Канал №1 - 1309,140

Канал №2 - 1304,580

Канал №3 - 1300,050

Канал №4 - 1295,560

Нестабильность установленной длины волны за 1 час, нм, не более

540-3

Средняя мощность оптического излучения, Вт (дБм), не менее

2-10"2 (+13)

140-2 (+10)

Нестабильность уровня средней мощности оптического излучения

140-2

Наименование характеристики

Значение

DFB-D-P-58 /         vv 1) DFB-C-SCL-    DFB-LXX1)-00 /

DFK-С-F-XX 4        „                   „

DFB-D-F-P-58                XX1       DFB-LXX1-P

за 1 час, дБ, не более

1) в зависимости от выбранного канала

Таблица 32 - Метрологические характеристики систем со сменными модулями источников

оптического излучения серии OS

[CS TLS-AG

Наименование характеристики

Значение

OS-TLS-AG-C-00

OS-TLS-AG-C-16

OS-TLS-AG-L-00

Диапазон установки длины волны, нм

от 1527,410 до 1568,570

от 1568,770 до 1610,060

Средняя мощность оптического излучения, Вт (дБм), не менее

440-3 (+6)

Нестабильность уровня средней мощности оптического излучения за 1 час, дБ, не более

340-2

Таблица 33 - Метрологические характеристики систем со сменными модулями источников

оптического излучения серии OS

[CS ECL

Наименование характеристики

Значение

OS-ECL-1560 / OS-ECL-1560-M / OS-ECL-1560-R / OS-ECL-1560-MR

Диапазон установки длины волны, нм

от 1520 до 1600

Средняя мощность оптического излучения, Вт (дБм), не менее

140-3 (0)

Нестабильность уровня средней мощности оптического излучения за 1 час, дБ, не более

140-2

Нестабильность установленной длины волны за 1 час, нм, не более

140-2

Таблица 34 - Метрологические характеристики систем со сменными модулями оптических аттенюаторов серии OSICS ATN

Наименование характеристики

Значение

OS-ATN-F

OS-ATN-OES-P

OS-ATN-SCL-P

Рабочий спектральный диапазон, нм

от 1250 до 1650

от 1250 до 1510

от 1440 до 1650

Диапазон вносимого ослабления оптического излучения, дБ

от 1,0 до 60,0

от 1,0 до 60,0

от 1,0 до 60,0

Пределы допускаемой абсолютной погрешности установки вносимого ослабления оптического излучения, % (дБ)

± 7 (0,3)

Длины волн градуировки, нм

1310, 1550

1310

1550, 1625

Таблица 35 - Метрологические характеристики систем модификации CT440

Наименование характеристики

Значение

CT440-F

CT440-O

CT440-SCL

CT440-PDL-O

CT440-PDL-SCL

Диапазон измерений длины волны, нм

от 1240 до 1680

от 1260 до 1360

от 1440 до 1640

от 1260 до 1360

от 1440 до 1640

Пределы допускаемой абсолютной погрешности измерений длины волны, нм

± 5-10’3

Таблица 36 - Основные технические характеристики систем

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 100 до 240

- частота переменного тока, Гц

от 49,5 до 60,5

Габаритные размеры блока системы (высота х ширина х

глубина), мм, не более:

- модификация MAX

166 х 200 х 68

- модификация FTB-1v2

210 х 254 х 66

- модификация FTB-1v2-PRO

210 х 254 х 122

- модификация FTB-2, FTB-2-PRO

199 х 333 х 119

- модификация FTB-4, FTB-4-PRO

199 х 333 х 170

- модификация FTB-500 (4-х /8-ми слотовый)

296 х 366 х (146 / 216)

- модификация LTB-8

154 х 459 х 558

- модификация LTB-1

210 х 254 х 66

- модификация LTK-1

210 х 254 х 96

- модификация LTB-2

44 х 482 х 262

- модификация LTB-12

199 х 459 х 436

- модификация OSICS

448 х 145 х 387

- модификация CT440

440 х 50 х 375

Масса, кг, не более:

- модификация MAX

1,5

- модификация FTB-1v2

2,0

- модификация FTB-1v2-PRO

3,2

- модификация FTB-2

3,4

- модификация FTB-2-PRO

3,9

- модификация FTB-4, FTB-4-PRO

5,5

- модификация FTB-500 (4-х /8-ми слотовый)

8,5 (10,9)

- модификация LTB-8

15,5

- модификация LTB-1

2,36

- модификация LTK-1

3,7

- модификация LTB-2

4,9

- модификация LTB-12

16

- модификация OSICS

7,2

- модификация CT440

3,9

Условия эксплуатации:

Наименование характеристики

Значение

- температура окружающей среды, °С

- относительная влажность (без конденсации), %, не более:

- модификации MAX, FTB-1v2, FTB-1v2-PRO, FTB-2, FTB-2-PRO, FTB-4, FTB-4-PRO, FTB-500, LTB-2, LTB-8, LTB-12

- модификации LTB-1, LTK-1, OSICS, CT440

от 0 до +40

95

80

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации печатным способом.

Комплектность

Таблица 37 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система оптическая измерительная 1)

EXFO

1 шт.

Сменный модуль2)

-

-

Сетевой адаптер

-

1 шт.

Руководство по эксплуатации

-

1 экз.

1) модификация указывается при заказе.

2) модификации и количество указываются при заказе.

Сведения о методах измерений

приведены в эксплуатационном документе (раздел «Работа с устройством» Руководства по эксплуатации).

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»;

Приказ Федерального агентства по техническому регулированию и метрологии от 4 октября 2019 г. № 2376 «Об утверждении государственной поверочной схемы для средств измерений хроматической дисперсии в оптическом волокне»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 февраля 2022 г. № 231 «Об утверждении Государственной поверочной схемы для средств измерений поляризационной модовой дисперсии в оптическом волокне»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Стандарт предприятия «EXFO Inc.», Канада.

Зарегистрировано поверок 60
Поверителей 3
Актуальность данных 17.11.2024
89920-23
Номер в ГРСИ РФ:
89920-23
Производитель / заявитель:
EXFO Inc., Канада; производственные площадки: EXFO Telecom Equipment (Shenzhen) Ltd, Китайская Народная Республика; EXFO Optics, Франция
Год регистрации:
2023
Cрок действия реестра:
05.09.2028
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
