| Номер в госреестре | 89921-23 |
| Наименование СИ | Система автоматизированная для измерений профиля и скручивания рельсов |
| Обозначение типа СИ | ИПСР Ч |
| Изготовитель | Закрытое акционерное общество "ПИК ПРОГРЕСС" (ЗАО "ПИК ПРОГРЕСС"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная для измерений профиля и скручивания рельсов ИПСР Ч (далее - система) предназначена для измерений геометрических параметров профиля, а также скручивания железнодорожных рельсов, произведенных по ГОСТ Р 51685-2013, ГОСТ Р 55820-2013 при их контроле на всей длине с последующей разбраковкой.
Перечень измеряемых геометрических параметров профиля рельсов:
- высота рельса;
- высота шейки;
- ширина головки;
- ширина подошвы;
- толщина шейки;
- высота пера подошвы;
- выпуклость/ вогнутость основания подошвы;
- несимметричность рельса;
- отклонение формы поверхности катания от номинальной.
Принцип работы системы основан на измерении координат точек профиля рельсового проката в единой системе координат с помощью лазерных триангуляционных датчиков, расположенных на жесткой раме системы вокруг проходящего через систему рельса.
Значения геометрических параметров профиля рельсов вычисляются по координатам контролируемых точек и их отклонений от виртуального шаблона, имитирующего номинальный профиль. Номинальный профиль заносится в ПО системы с помощью шаблона с номинальными геометрическими характеристиками, соответствующими нормативной документации, и входящего в состав системы.
Измерение скручивания рельса осуществляется по отклонению от виртуальной эталонной плоскости четырех зарегистрированных точек на поверхности подошвы рельса в двух сечениях, расстояние между которыми 1 м.
Конструктивно система представляет собой жесткую П - образную раму, на которой в определенной конфигурации закреплены лазерные датчики. Измерительная информация с датчиков поступает в блок сбора данных, далее преобразуется и передается в электронновычислительную машину (ЭВМ), где информация с помощью установленного программного обеспечения (ПО) обрабатывается, вычисляются значения геометрических параметров профиля релься, а также значения скручивания рельса на длине 1 метр.
Оперативное отображение результатов измерений осуществляется на мониторе персонального компьютера, расположенного на столе оператора и обеспечивающего удаленный доступ к рабочему столу вычислительной ЭВМ.
К данному типу средств измерений относится система автоматизированная для измерений профиля и скручивания рельсов ИПСР Ч зав. № 1400019.
Электронные блоки, управляющие работой системы, и ЭВМ системы размещаются в электрическом шкафу.
Данные измерений могут быть сохранены на флэш-карте, а также распечатаны на принтере.
Заводской номер, обозначение системы, товарный знак предприятия-изготовителя и год выпуска нанесены методом лазерной гравировки на маркировочную табличку, расположенную на П-образной раме, имеющей защитное ограждение в виде стеклянных дверок.

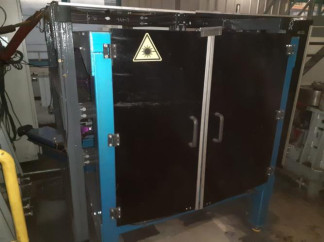

Общий вид системы с указанием места расположения маркировочной таблички представлен на рисунке 1.
На рисунке 2 представлен общий вид рабочего места оператора.
расположения маркировочной таблички
Место
Рисунок 1 - Общий вид системы с Рисунок 2 - Рабочее место оператора
ограждением
Пломбирование системы не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение «1рсг-сН» установлено на жестком диске вычислительной ЭВМ. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.
Идентификационные данные программного обеспечения системы приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ipCT-ch |
| Номер версии (идентификационный номер) ПО | не ниже 3.1.5 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений геометрических параметров профиля рельса, мм | от 0 до 193 |
| Диапазон измерений скручивания рельса на базовой длине 1000 мм, мм | от 0,0 до 1,0 |
| Пределы допускаемой абсолютной погрешности измерений геометрических параметров профиля рельса, мм | ± 0,06 |
| Пределы допускаемой абсолютной погрешности измерений скручивания рельса на базовой длине 1000 мм, мм | ± 0,05 |
| Цена единицы наименьшего разряда показывающего устройства, мм | 0,001 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура окружающего воздуха, °С | от +15 до +25 |
| Относительная влажность, %, не более | 80 |
| Напряжение питающей сети, В | 220 ±22 |
| Номинальная частота питающей сети, Гц | 50 |
| Потребляемая мощность, ВА, не более | 1000 |
| Габаритные размеры П-образной рамы, мм, не более: | |
| - длина | 1770 |
| - ширина | 1550 |
| - высота | 1600 |
наносится методом прямой печати на маркировочную табличку, расположенную на П-образной раме системы, и на титульный лист руководства по эксплуатации печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированная для измерений профиля и скручивания рельсов | ИПСР Ч | 1 шт. |
| Шаблон контрольный (темплет) | P50N2 | 1 шт. |
| Шаблон контрольный (темплет) | P65N03 | 1 шт. |
| Шаблон контрольный (темплет) | P65N4 | 1 шт. |
| Шаблон для контроля скручивания рельса | 480805.СБ | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Руководство по эксплуатации | СШМК.461214.019 РЭ | 1 экз. |
| Руководство оператора ПО | СШМК.461214.019 РО | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе СШМК.461214.019РЭ «Система автоматизированная для измерений профиля и скручивания рельсов ИПСР Ч. Руководство по эксплуатации. Раздел 5 «Штатный режим работы».
Техническая документация Изготовителя.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 12.11.2024 |
