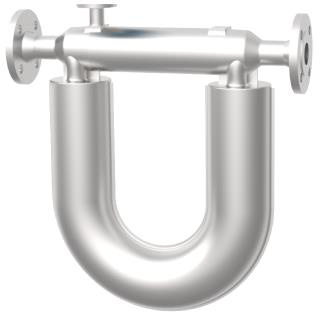

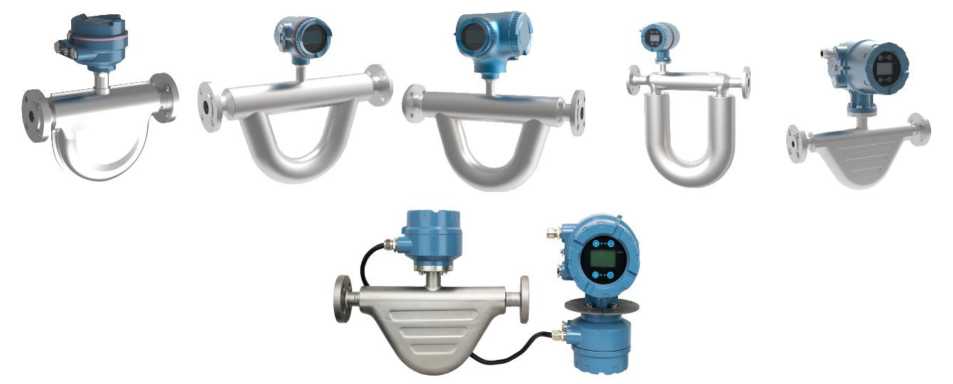

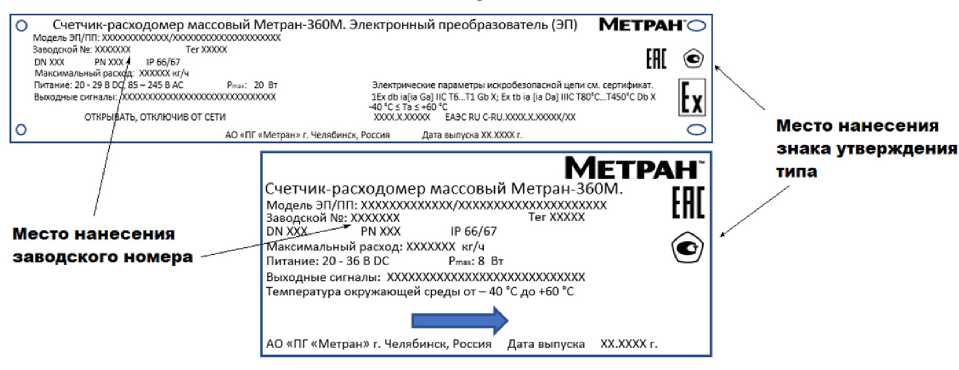

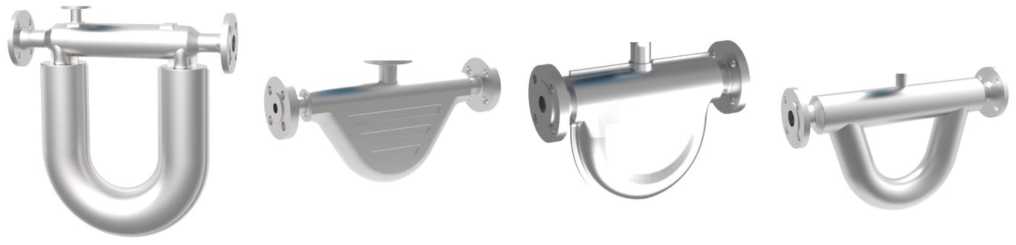

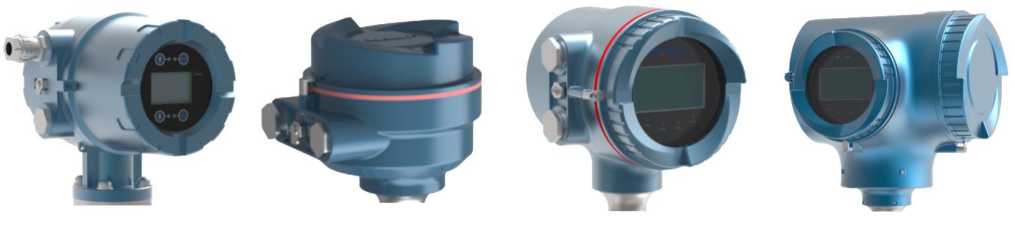

Счетчики-расходомеры массовые Метран-360М, 89922-23

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

_

Номер версии (идентификационный номер) ПО, не ниже

1.Х*

Цифровой идентификатор ПО

_

* «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 9.

Наименование характеристики

Значение

Диапазон измерений массового расхода жидкости 1), кг/ч

от 1,2 до 500 000

Диапазон измерений массового расхода газа1), кг/ч

см. примечание 1

Диапазон измерений объемного расхода жидкости, м3/ч

см. примечание 2

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений, %: - массового расхода и массы жидкости 1)1 2)

- массового расхода и массы газа1)2)

- объемного расхода и объема жидкости

±0,13); ±0,153); ±0,2;

±0,25; ±0,35; ±0,5 ±0,75; ±1,0

см. примечание 3

Диапазон измерений плотности жидкости4), кг/м3

от 650 до 2000

Пределы допускаемой абсолютной погрешности измерений плотности жидкости1), кг/м3

±0,3; ±0,5; ±1; ±2

Диапазон измерений температуры измеряемой среды1), °С

от -196 до +350

Пределы допускаемой абсолютной погрешности измерения температуры измеряемой среды, °С

±(1 + 0,5 % от |Тизм|), где Тизм - измеренное значение температуры, °С

Пределы допускаемой приведенной погрешности воспроизведения токового сигнала от 4 до 20 мА, % от диапазона измерений:

- основной

- дополнительной, вызванной изменением температуры окружающей среды от температуры (23±10) °С на каждый 1 °С,

±0,05

±0,002

Фактические значения указываются в паспорте расходомера.

2) Указаны пределы допускаемой погрешности при массовом расходе Qm > Q где Qt - значение переходного расхода, кг/ч, рассчитываемое по формуле

ZS

Qt = 60 • 100’                                                     (1)

где        ZS    - значение стабильности нуля в соответствии с эксплуатационными документами, кг/ч;

60    - пределы допускаемой погрешности при массовом расходе Qm > Qt.

При массовом расходе Qm<Qt пределы допускаемой относительной погрешности 6, %, рассчитываются по формуле

ZS

6 = ± — • 100,                                            (2)

где         Q     - измеряемое значение массового расхода, кг/ч.

3) При определении относительной погрешности измерений массового расхода и массы жидкости расходомеров в условиях эксплуатации пределы допускаемой относительной погрешности измерений массового расхода и массы жидкости составляют ±0,2 % или ±0,25 %.

4) Диапазон показаний плотности жидкости от 0 до 3000 кг/м3.

Примечания:

1. Верхний Мгв, кг/ч, и нижний Мгн, кг/ч, пределы диапазона измерений массового расхода газа рассчитываются по формулам:

Мгв = 0,3 • р • c • Af,                                                     (3)

Мгн = ZS • 100,                                              (4)

где         р     - плотность газа при рабочих условиях, кг/м3;

c     - скорость звука в газе при рабочих условиях, м/ч;

Af    - площадь сечения трубок в соответствии с эксплуатационными документами, м2.

Наименование характеристики

Значение

2. Верхний QV , м3/ч,и нижний QV , м3 рассчитываются по формуле

где        Qm    - верхний предел диапазо!

Qm    - нижний предел диапазон

р     - измеренное значение пл<

3. Пределы допускаемой относительной

SV, %, рассчитываются по формуле

8V = ±

Л

где       8Мж   - пределы допускаемой с

массы жидкости, %;

Лр    - пределы допускаемой аб

4. При использовании токового выхода арифметически суммируется с погрешностью изме

5. Основная и дополнительная погрет суммируются арифметически.

/ч, пределы диапазона измерений объемного расхода жидкости

Q

Q = -2*,                                                 (5)

vB     р

Q

Q = -2mL,                                                   (6)

vH     р

та измерений массового расхода жидкости, кг/ч;

а измерений массового расхода жидкости, кг/ч;

ттности жидкости, кг/м3.

погрешности измерений объемного расхода и объема жидкости

(8Мж)2 + (ЛрЕ • 100) ,                                            (7)

>тносительной погрешности измерений массового расхода и

солютной погрешности измерений плотности жидкости, кг/м3.

погрешность воспроизведения токового сигнала от 4 до 20 мА рений физической величины.

пности воспроизведения токового сигнала от 4 до 20 мА

Выходные сигналы

токовый от 4 до 20 мА, частотноимпульсный от 0 до 12500 Гц, HART, Modbus RS-485, Foundation Fieldbus, Profibus, Ethernet/IP, Modbus TCP, PROFINET

Параметры электрического питания:

- напряжение постоянного тока, В

- напряжение переменного тока, В

- частота переменного тока, Гц

от 20 до 36 от 85 до 245 от 50 до 60

Параметры измеряемой среды1);

- избыточное давление, МПа, не более

- температура, °С

41,4 от -196 до +350

Габаритные размеры, мм, не более2):

- длина

- ширина (без учета фланцев)

- высота

1120 302

1504

Масса, кг, не более3):

175,6

Условия эксплуатации:

- температура окружающей среды в месте установки ПП, °С

- температура окружающей среды в месте установки ЭП, °С

- атмосферное давление, кПа

от -50 до +80

от -40 до +60 от 84 до 106,7

Средний срок службы, лет

20

Средняя наработка на отказ, ч

150000

Наименование характеристики

Значение

Маркировка взрывозащиты

1Ех db ia [ia Ga] IIC T6..,T1 Gb X,

Ex tb ia [ia Da] IIIC T80°C...T450°C Db X, lEx db [ia Ga] IIC T6 Gb X, Ex tb [ia Da] IIIC T80°C Db X,

OEx ia IIC T6...T1 Ga X, Ex tb IIIC T80°C...T450°C Db X

Степень защиты от внешних воздействий

IP66/IP67

ц Фактические значения указываются в паспорте расходомера.

2) Предельные отклонения размеров не превышают ±1 мм.

3) Масса указана с приварными встык фланцами.

Наименование

Обозначение

Количество шт./экз.

Счетчик-расходомер массовый

Метран-360М

1

Паспорт

13.5368.000.00 ПС

1

Руководство по эксплуатации

13.5368.000.00 РЭ

1 на 10 штук и меньшее количество при поставке в один адрес
