Сканеры лазерные EFT SL1, 89923-23

89923-23
Сканеры лазерные EFT SL1 (далее - сканеры) предназначены для измерений геометрических размеров инженерных объектов и сооружений по полученному в процессе сканирования массиву точек.
Карточка СИ
Номер в госреестре 89923-23
Наименование СИ Сканеры лазерные
Обозначение типа СИ EFT SL1
Изготовитель Hi-Target Surveying instrument Co., Ltd., КНР
Год регистрации 2023
Срок свидетельства 05.09.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Сканеры лазерные EFT SL1 (далее - сканеры) предназначены для измерений геометрических размеров инженерных объектов и сооружений по полученному в процессе сканирования массиву точек.

Описание

Принцип работы сканера заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде массива точек.

Принцип действия лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.

Управление сканером осуществляется при помощи кнопок, находящихся на корпусе прибора. Запись данных производится во внутреннюю память сканера.

Конструктивно сканеры представляют собой модульную сканирующую систему, состоящую из управляющего блока и сканера, установленного на пластиковой опоре, вмещающий импульсный лазерный дальномер, электрические приводы и датчики углов поворота и электронный управляющий блок.

Пломбирование крепежных винтов корпуса сканера не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспеченно конструкцией корпуса.

Заводской номер сканеров в числовом формате типографским способом указывается на маркировочной наклейке, расположенной на задней стороне сканера.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид сканеров и место нанесения заводского номера представлены на рисунке 1.

Общий вид маркировочной наклейки представлена на рисунке 2.

Место нанесения заводского номера

а) сканер

б) управляющий блок

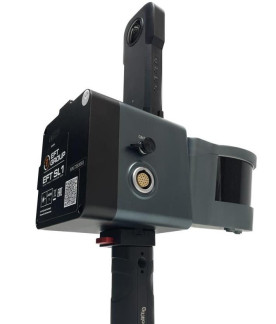

Рисунок 1 - Общий вид сканеров лазерных EFT SL1 и место нанесения заводского номера

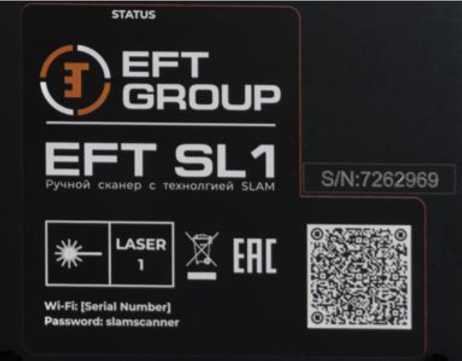

Рисунок 2 - Общий вид маркировочной наклейки

Программное обеспечение

Для работы со сканерами используется метрологически значимое программное обеспечение (далее - ПО) «SLAMManager.apk», устанавливаемое на мобильный телефон для управления съемки и «GoSLAM Studio_V2.0.43_setup.exe» устанавливаемое на персональном компьютере и предназначенное для обработки и хранения результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SLAMManager.apk

GoSLAM

Studio_V2.043_setup.exe

Номер версии (идентификационный номер ПО)

не ниже 2.2.1.1.1

не ниже 2.0.0

Цифровой идентификатор ПО

-

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений расстояний, м

от 0,5 до 120,0

Пределы допускаемой абсолютной погрешности измерений расстояний, мм: - в диапазоне от 0,5 до 60 м включ.

- в диапазоне св. 60 до 120 м

±10

±20

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (ДлинахШиринахВысота), мм, не более: - сканер

- управляющий блок

240x105x230 163x145x85

Масса, кг, не более:

- сканер

- управляющий блок

1,9 0,95

Напряжение питания от источника постоянного тока, В

14,4

Условия эксплуатации:

- температура окружающего воздуха, °С

от -30 до +60

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Сканер лазерный

EFT SL1

1 шт.

Блок управления

-

1 шт.

Ручка

-

1 шт.

Плечевой ремень

-

1 шт.

Главный кабель

-

1 шт.

Карта памяти

-

1 шт.

Батарея

-

2 шт.

Зарядное устройство

-

1 шт.

Зарядное устройство для блока управления

-

1 шт.

Чехол для карты памяти

-

1 шт.

USB диск

-

1 шт.

Держатель смартфона

-

1 шт.

Светодиодный фонарь

-

1 шт.

Кабель зарядки для фонаря

-

1 шт.

ПО для обработки

-

1 шт.

Наименование

Обозначение

Количество

Камера

-

по заказу

Транспортировочный кейс

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в разделе «Процесс работы с EFT SL1» «Сканеры лазерные EFT SL1. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;

«Стандарт предприятия. Сканеры лазерные EFT SL1».

Зарегистрировано поверок 22
Поверителей 2
Актуальность данных 07.11.2024
89923-23
Номер в ГРСИ РФ:
89923-23
Производитель / заявитель:
Hi-Target Surveying instrument Co., Ltd., КНР
Год регистрации:
2023
Cрок действия реестра:
05.09.2028
