| Номер в госреестре | 89925-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТБМО-110-УХЛ1 |
| Изготовитель | Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия"), Московская обл., г. Раменское |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТБМО-110-УХЛ1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы - маслонаполненные, опорные, одноступенчатые, с фарфоровой покрышкой. Активная часть трансформаторов помещена в металлический корпус с трансформаторным маслом. На верху корпуса расположена фарфоровая покрышка с металлическим маслорасширителем и масляным затвором, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения.
Первичная обмотка трансформаторов - цельносварная алюминиевая. Вторичные обмотки выполнены из медного провода. Сердечники с обмотками размещены в металлическом корпусе, заполненном маслом. Выводы вторичной обмотки подключены к клеммам контактной коробки на корпусе трансформатора. Коробка пломбируется для предотвращения несанкционированного доступа. На корпусе трансформатора расположена табличка с техническими данными.
Трансформаторы имеют пять вторичных обмоток.
К трансформаторам данного типа относятся трансформаторы тока ТБМО-110-УХЛ1 с заводскими № 350, 399, 413, 417, 418 и 461.
Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера представлены на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен гравированием на табличку в месте, указанном на рисунке 1.
Рабочее положение преобразователей в пространстве - вертикальное.
А
В

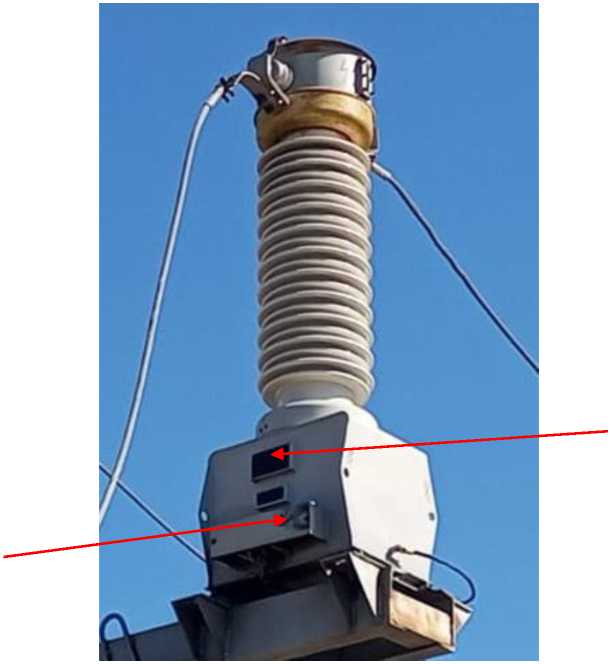

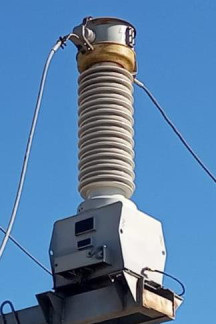

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А) и места нанесения заводского номера (В)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальный первичный ток 11ном, А - для обмотки 1И1-1И2 - для обмоток 2И1-2И2, 3И1-3И2, 4И1-4И2, 5И1-5И2 | 200 600 |
| Номинальный вторичный ток Ином, А - для обмотки 1И1-1И2 - для обмоток 2И1-2И2, 3И1-3И2, 4И1-4И2, 5И1-5И2 | 1 5 |
| Класс точности обмоток для измерений и учета по ГОСТ 7746-2015 - обмотки 1И1-1И2 / 2И1-2И2 | 0,2S/0,5S |
| Класс точности обмоток для защиты по ГОСТ 7746-2015 - обмотки 3И1-3И2 / 4И1-4И2 / 5И1-5И2 | 5Р/5Р/5Р |
| Номинальная вторичная нагрузка, В^А - для обмотки 1И1-1И2 при COSф = 1,0 - для обмотки 2И1-2И2 при cosф = 0,8 - для обмоток ЗИ1-ЗИ2, 4И1-4И2, 5И1-5И2 при cosф = 0,8 | 2 20 30/30/30 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 262800 |
Нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор тока | ТБМО-110-УХЛ1 | 1 |
| Руководство по эксплуатации и паспорт | ИРФУ.671214.034РЭ | 1 |
Приведены в разделе 1 «Описание и работа» документа ИРФУ.671214.034РЭ «Трансформатор тока ТБМО-110-УХЛ1. Руководство по эксплуатации и паспорт».
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
