| Номер в госреестре | 89927-23 |
| Наименование СИ | Хромато-масс-спектрометры жидкостные |
| Обозначение типа СИ | EXPEC 5210 |
| Изготовитель | Focused Photonics (Hangzhou) Inc., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 05.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хромато-масс-спектрометры жидкостные EXPEC 5210 (далее - хромато-масс-спектрометры) предназначены для разделения, качественного анализа и количественного определения содержания компонентов, входящих в состав органических и неорганических смесей.
Принцип действия хромато-масс-спектрометров основан на хроматографическом разделении компонентов пробы, их ионизации и детектировании с помощью масс-спектрометрического детектора. Образовавшиеся ионы поступают в масс-анализатор, где осуществляется их разделение по соотношению массы к заряду. Попадая в детектор, ионы образуют ток, который преобразуется в импульсы напряжения, пропорциональные количеству ионов, поступивших на детектор.
Конструктивно хромато-масс-спектрометр выполнен в виде системы из двух самостоятельных блоков (жидкостного хроматографа и масс-спектрометрического детектора), устанавливаемых на лабораторный стол.
Блок жидкостного хроматографа включает в себя следующие модули:
- насос для высокоэффективной жидкостной хроматографии (далее - ВЭЖХ) моделей ULC 510, UHPLC 510;
- автодозатор AS 510;
- термостат для разделительных колонок CH 520.
Блок масс-спектрометрического детектора EXPEC 5210 включает в себя источник ионизации, систему вакуумирования (форвакуумный и турбомолекулярный насосы), последовательно соединенные квадрупольные масс-анализаторы и детектор ионов на основе электронного умножителя. В качестве источника ионизации компонентов пробы используются электроспрей (ESI), обеспечивающий ионизацию при атмосферном давлении, или химическая ионизация (APCI). Опционально поставляется устройство прямого ввода в масс-спектрометрический детектор LSP0-3A.
Весь анализ и расчет содержания компонентов, входящих в состав органических и неорганических смесей, выполняется автоматически под управлением внешнего компьютера с установленным программным обеспечением.
Корпуса хромато-масс-спектрометров изготовлены из металлических сплавов, пластиков и окрашены в цвета в соответствии с технической документацией производителя.
Каждый экземпляр хромато-масс-спектрометров имеет заводской номер, расположенный на задней панели блока масс-спектрометрического детектора. Заводской номер имеет буквенно-цифровой формат и нанесен на информационную табличку (шильд) типографским способом или лазерной гравировкой.
Нанесение знака поверки на хромато-масс-спектрометры не предусмотрено.
Общий вид хромато-масс-спектрометров представлен на рисунке 1. Место нанесения заводского номера на хромато-масс-спектрометры представлено на рисунке 2.
Блок масс-спектрометрического детектора
Рисунок 1 - Общий вид хромато-масс-спектрометров жидкостных EXPEC 5210
Место нанесения заводского номера

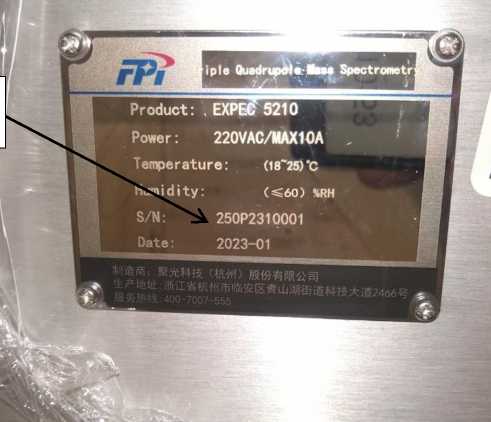

Рисунок 2 - Место нанесения заводского номера на хромато-масс-спектрометры жидкостные
EXPEC 5210
Пломбирование хромато-масс-спектрометров не предусмотрено. Конструкция хромато-масс-спектрометров обеспечивает ограничение доступа к частям хромато-масс-спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Хромато-масс-спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Mass Expert |
| Номер версии ПО (идентификационный номер ПО), не ниже | P004.T01A.004 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м. | от 5 до 1000 |
| Чувствительность (отношение сигнал/шум)*, не менее | 500:1 |
| Предел допускаемых значений относительного среднего квадратичного отклонения выходного сигнала, %** - по площади пика - по времени удержания | 5 1 |
| * - при дозировании 1 пг резерпина в режиме «электроспрей», положительная ионизация, сканирование в режиме MRM для перехода m/z 609,3 > 195,0; * * - при дозировании 100 пг резерпина в режиме «электроспрей», положительная ионизация, сканирование в режиме MRM для перехода m/z 609,3 > 195,0. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Условия эксплуатации: | |
| - температура воздуха, °С | от +18 до +25 |
| - относительная влажность, %, не более | 60 |
| - атмосферное давление, кПа | от 84 до 106 |
| Масс-спектрометрический детектор EXPEC 5210 | |
| Габаритные размеры, мм, не более | |
| - высота | 650 |
| - ширина | 530 |
| - длина | 1000 |
| Масса, кг, не более | 115 |
| Автодозатор AS 510 | |
| Наименование характеристик | Значение |
| Габаритные размеры, мм, не более | |
| - высота | 360 |
| - ширина | 335 |
| - длина | 575 |
| Масса, кг, не более | 20 |
| Термостат CH 520 | |
| Габаритные размеры, мм, не более: | |
| - высота | 605 |
| - ширина | 195 |
| - длина | 385 |
| Масса, кг, не более | 19 |
| Насосы для ВЭЖХ моделей ULC 510 и UHPLC 510 | |
| Габаритные размеры насосов | |
| - высота | 185 |
| - ширина | 335 |
| - длина | 540 |
| Масса, кг, не более | 15 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хромато-масс-спектрометр жидкостный в составе: - блок масс-спектрометрического детектора - блок жидкостного хроматографа: - насос для ВЭЖХ - автодозатор - термостат для разделительных колонок - устройство прямого ввода в масс-спектрометрический детектор | EXPEC 5210 EXPEC 5210 ULC 510 / UHPLC 510 AS 510 CH 520 LSP0-3A | 1 шт. 1 шт. 1 шт. 1) 1 шт. 1) 1 шт. 1) 1 шт. 1) |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
| 1) - в зависимости от заказа | ||
приведены в разделе 4.8 «Запуск метода» руководства по эксплуатации «Хромато-масс-спектрометр жидкостный EXPEC 5210. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация производителя Focused Photonics (Hangzhou) Inc., Китай;
ГОСТ Р 8.735.2-2013 «ГСИ. Государственная поверочная схема для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
