| Номер в госреестре | 89931-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | UTD-123 |
| Изготовитель | "Electrotecnica Arteche Hermanos, S.A.", Испания |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения UTD-123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения представляют собой трансформаторы индуктивного типа. Имеют первичную и вторичные обмотки, размещенные на едином сердечнике и изолированные бумажно-масляной изоляцией. Обмотки и сердечник заключены в герметичный бак, заполненный маслом. Высоковольтный ввод расположен на головной части трансформатора, помещенной на фарфоровом изоляторе, заполненном маслом. Трансформаторы закрыты герметично и работают при постоянном давлении. Вывод Х первичной обмотки заземляется. Выводы вторичных обмоток подключены к клеммам контактной коробки на основании трансформатора. Трансформаторы предназначены для наружной установки. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения UTD-123 зав. № 0911220/4, 0911220/5, 0911220/6, 0911221/1, 0911221/2, 0911221/3, 0911221/4, 0911221/5, 0911221/6, 0911224/4, 0911224/5, 0911224/6, 0911224/7, 0911224/8, 0911224/9, 0911224/10, 0911224/11, 0911224/12.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

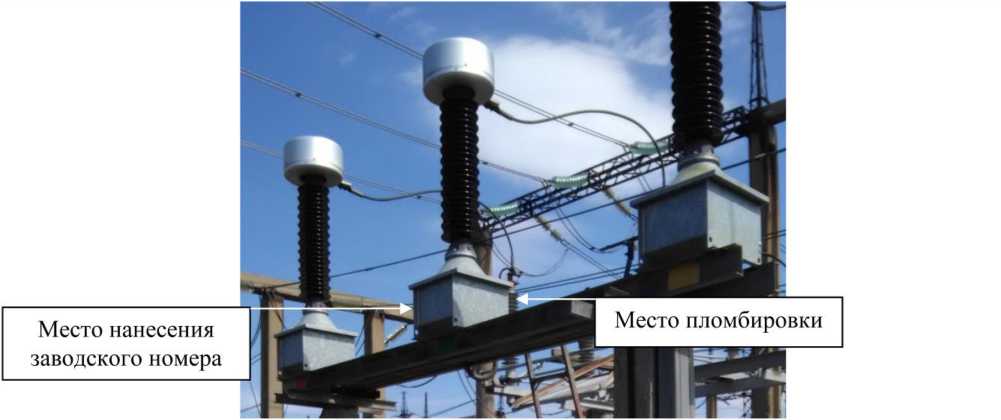

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 0911220/4, 0911220/5, 0911220/6 | ||
| Номинальное напряжение первичной обмотки и1ном, кВ | 110/^3 | |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/^3 | |
| Номинальная частота Гном, Гц | 5 | 0 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,2 |
| Номинальная мощность основной вторичной обмотки, 1АА | 120 | 50 |
Таблица 1.2 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 0911221/1, 0911221/2, 0911221/3, 0911221/4, 0911221/5, 0911221/6 | |
| Номинальное напряжение первичной обмотки и1ном, кВ | 110/^3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/^3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 |
| Номинальная мощность основной вторичной обмотки, В^А | 100 |
Таблица 1.3 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 0911224/4, 0911224/5, 0911224/6, 0911224/7, 0911224/8, 0911224/9, 0911224/10, 0911224/11, 0911224/12 | ||
| Номинальное напряжение первичной обмотки и1ном, кВ | 110/^3 | |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/^3 | |
| Номинальная частота Гном, Гц | 5 | 0 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,2 |
| Номинальная мощность основной вторичной обмотки, В^А | 100 | 120 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | UTD-123 | 1 шт. |
| Паспорт | UTD-123 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 18 |
| Поверителей | 3 |
| Актуальность данных | 07.12.2024 |
