| Номер в госреестре | 89936-23 |
| Наименование СИ | Сканеры лазерные |
| Обозначение типа СИ | LiGrip |
| Изготовитель | Beijing Green Valley Technology. Co., Ltd, КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 08.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сканеры лазерные LiGrip (далее - сканеры) предназначены для измерений геометрических размеров инженерных объектов и сооружений по полученному в процессе сканирования массиву точек.
Принцип работы сканеров заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде массива точек.
Принцип действия лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели
Управление сканером осуществляется при помощи кнопок, находящихся на корпусе прибора, с помощью контроллера, подключение производиться по радиоканалу сети Wi-Fi. Запись данных производится во внутреннюю память сканера.
Конструктивно сканеры представляют собой модульную сканирующую систему, состоящую из управляющего блока и сканера, установленного на пластиковой опоре, вмещающего импульсный лазерный дальномер, электрические приводы и датчики углов поворота, электронный управляющий блок.
К средствам измерений данного типа относятся сканеры лазерные LiGrip модификаций H120 и H300.
Заводской номер сканеров наносится лазерной маркировкой на нижней панели управляющего блока и на лицевую сторону опоры сканера и обеспечивает возможность прочтения и сохранности номера в процессе эксплуатации средства измерений.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид сканеров лазерных LiGrip представлен на рисунке 1.
Общий вид маркировочных табличек представлен на рисунке 2.

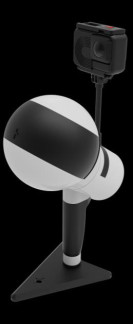

Рисунок 1 - Общий вид сканеров лазерных LiGrip

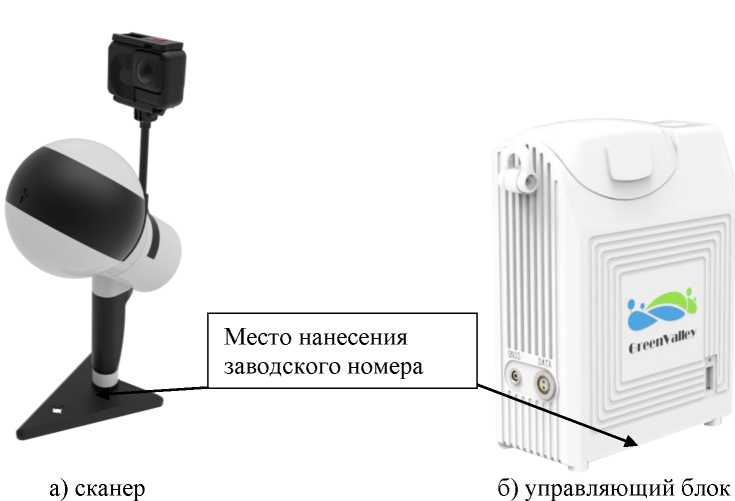

а) маркировочная табличка на опоре сканера

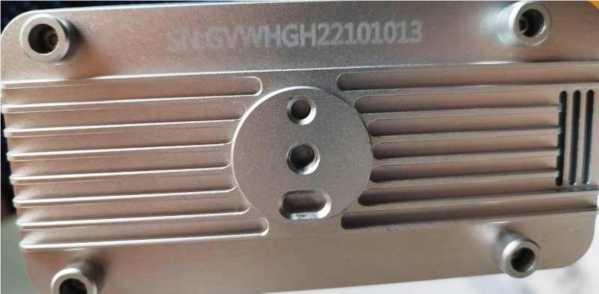

б) маркировочная табличка на нижней панели управляющего блока
Рисунок 2 - Общий вид маркировочной таблички
В процессе эксплуатации сканеры не предусматривают внешних механических или электронных регулировок. Пломбирование крепёжных винтов корпуса сканеров не предусмотрено. Ограничение несанкционированного доступа к узлам сканеров обеспечено конструкцией корпуса, к узлам управляющего блока - конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Сканеры имеют встроенное метрологически значимое микропрограммное обеспечение (далее - МПО), а также поддерживают работу с программным обеспечением (далее - ПО) «GreenValley» устанавливаемым на мобильный телефон и предназначенным для обработки полученного облака точек и ПО «LiFuser», устанавливаемым на персональный компьютер и предназначенным для обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 — Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | МПО | GreenValley | LiFuser |
| Номер версии (идентификационный номер ПО) | не ниже 1.3.01) не ниже 1.3.12) | не ниже 1.1.2 | не ниже 1.4.2 |
| Алгоритм вычисления цифрового идентификатора | - | - | - |
| 1) - для модификации H120 2) - для модификации H300 | |||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | H120 | H300 |
| Диапазон измерений расстояний, м | от 0,5 до 120,0 | от 0,5 до 300,0 |
| Пределы допускаемой абсолютной погрешности измерений расстояний, мм: - в диапазоне от 0,5 до 60 м включ. | ±10 | ±10 |
| - в диапазоне св. 60 до 120 м включ. | ±20 | ±20 |
| - в диапазоне св. 120 до 300 м | - | ±30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более: - сканер - управляющий блок | 204x130x265 165x134x65 |
| Масса, кг, не более: - сканер - управляющий блок | 1,7 1,0 |
| Напряжение питания от источника постоянного тока, В | 15,2 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -30 до +60 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сканер лазерный | LiGrip | 1 шт. |
| Камера | - | 1 шт. |
| Блок управления с батарейным отсеком | - | 1 шт. |
| Ремешок для крепления на поясе/плече | - | 1 шт. |
| Кабель питания сканера | - | 1 шт. |
| Аккумулятор | - | 2 шт. |
| Защитная крышка сканера | - | 1 шт. |
| Защитный кожух на блок управления | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Компьютер для постобработки измерительной информации | - | По заказу |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделах «3. Инструкции по сборке изделия и эксплуатации в полевых условиях» и «4. Передача и обработка данных» «Сканеры лазерные LiGrip. Руководство по эксплуатации».
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2831;
«Сканеры лазерные LiGrip. Стандарт предприятия», Beijing Green Valley Technology. Co., Ltd, КНР.
| Зарегистрировано поверок | 29 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
