| Номер в госреестре | 89937-23 |
| Наименование СИ | Спектрометры атомно-абсорбционные |
| Обозначение типа СИ | Sintecon АА-8 |
| Изготовитель | "BEIJING PURKINJE GENERAL INSTRUMENT СO., LTD.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 08.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры атомно-абсорбционные Sintecon АА-8 (далее - спектрометры) предназначены для измерения массовой концентрации элементов в водных растворах, продуктах питания, почвах, биологических объектах, объектах окружающей среды, нефтепродуктах и других объектах.
Спектрометры могут работать в двух режимах - атомно-абсорбционной спектрометрии и фотометрии пламени.
Принцип действия спектрометров при работе в режиме атомно-абсорбционной спектрометрии основан на атомизации определяемых элементов, измерении уровня поглощения света атомами и определении массовой концентрации определяемых элементов при помощи градуировочных графиков. Атомизация элементов выполняется с использованием пламени или электротермического атомизатора.
Принцип действия спектрометров в режиме фотометрии пламени основан на регистрации излучения возбужденных атомов элементов, присутствующих в образце, определение массовой концентрации определяемых элементов осуществляется при помощи градуировочных графиков. Возбуждение выполняется с использованием пламени.
Конструктивно спектрометры состоят из:
- измерительного блока, включающего источник спектра - лампу с полым катодом, монохроматор и системы регистрации сигнала абсорбции на фотоэлектронном умножителе, дейтериевый корректор для учета неселективного поглощения;
- одного или двух атомизаторов;
- системы управления, включающей персональный компьютер с установленным специализированным программным обеспечением для управления спектрометром, процессом измерения, сбора, обработки и хранения информации.
Спектрометры выпускаются в трех модификациях, различающихся набором атомизаторов: Sintecon AA-8F - атомно-абсорбционный спектрометр с пламенной атомизацией, Sintecon AA-8G - атомно-абсорбционный спектрометр с электротермической атомизацией, Sintecon AA-8FG - атомно-абсорбционный спектрометр с пламенной и электротермической атомизацией.
Спектрометры с пламенной атомизацией могут быть оснащены гидридной приставкой. Спектрометры требуют подключения ацетилена или пропана, или смеси пропан-бутан. Для подачи проб может быть использован автосамплер.
Маркировочная табличка с серийным номером расположена на задней стенке корпуса спектрометра. Серийный номер имеет цифровой формат, нанесен типографским способом.
Общий вид спектрометра представлен на рисунке 1. Место нанесения серийного номера на спектрометр представлено на рисунке 2.

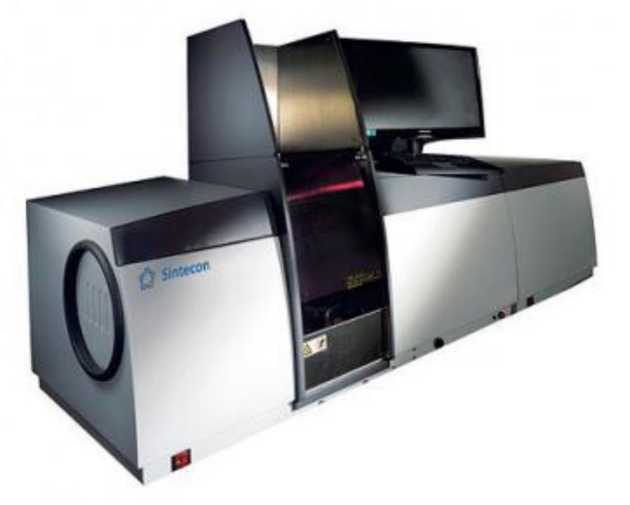

Рисунок 1 - Общий вид спектрометра атомно-абсорбционного Sintecon АА-8

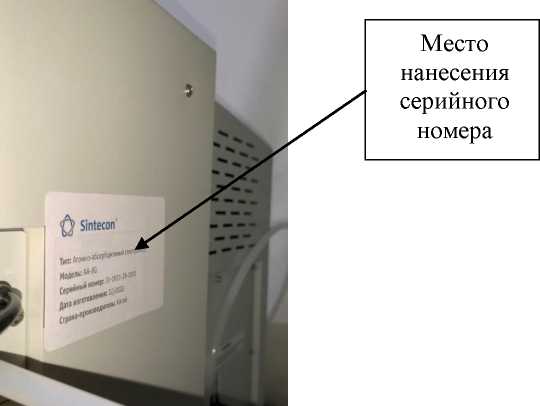

Рисунок 2 - Место нанесения серийного номера на спектрометры атомно-абсорбционные
Sintecon АА-8
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Спектрометры оснащены программным обеспечением (далее - ПО), осуществляющим функции сбора, обработки, хранения и представления измерительной информации. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании их характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | AAWin |
| Номер версии ПО | не ниже Ver. 3.0 |
| Цифровой идентификатор ПО | _ |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||
| Sintecon AA-8F | Sintecon AA-8G | Sintecon AA-8FG | |
| Диапазон показаний оптической плотности, Б | от 0 до 3 | ||
| Характеристическая концентрация, мкг/дм3, не более с пламенным атомизатором Zn РЬ Си | 20 80 40 | _ _ _ | 20 80 40 |
| Характеристическая концентрация, мкг/дм3, не более с электротермическим атомизатором1 Pb Cu | _ _ | 0,45 0,25 | 0,45 0,25 |
| Характеристическая концентрация, мкг/дм3, не более с гидридной приставкой Hg | 0,5 | _ | 0,5 |
| Относительное среднеквадратическое отклонение выходного сигнала2, %, не более - с пламенным атомизатором - с электротермическим атомизатором1 - с гидридной приставкой | 1,5 8,0 | _ 4,0 _ | 1,5 4,0 8,0 |
| Пределы обнаружения3, мкг/дм3, не более с пламенным атомизатором Zn РЬ Cu | 10 30 12 | _ _ _ | 10 30 12 |
| Пределы обнаружения3, мкг/дм3, не более с электротермическим атомизатором1 Pb Cu | _ _ | 0,3 0,15 | 0,3 0,15 |
| Пределы обнаружения3, мкг/дм3, не более с гидридной приставкой Hg | 0,2 | _ | 0,2 |
| Примечания к таблице: 1 характеристики приведены при объеме дозирования 20 мм3 2 характеристики приведены при концентрации, превышающей более чем в 100 раз предел обнаружения 3 характеристики приведены по критерию 3 g | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | ||
| Sintecon AA-8F | Sintecon АА-8G | Sintecon AA-8FG | |
| Спектральный диапазон, нм | от 185 до 910 | ||
| Количество одновременно устанавливаемых атомизаторов, шт | 1 | 1 | 2 |
| Спектральная ширина щели, нм | 0,1; 0,2; 0,4; 1,0; 2,0 | ||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22-зз 50/60 | ||
| Потребляемая мощность, ВА, не более - с пламенным атомизатором - с электротермическим атомизатором | 200 800 | ||
| Габаритные размеры основного блока, мм, не более: - длина - ширина - высота | 550 1100 550 | ||
| Масса основного блока, кг, не более | 104 | ||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, не более % | от +15 до +30 70 | ||
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Спектрометр атомно-абсорбционный | Sintecon АА-8 | 1 шт. |
| 2 Комплект спектральных ламп | _ | 1 шт. |
| 3 Графитовые кюветы (упаковка 10 шт.) | _ | 1 шт. |
| 4 Универсальный автосамплер | _ | 1 шт. |
| 5 Гидридная приставка | _ | 1 шт. |
| 6 Распылитель | _ | 1 шт. |
| 7 Воздушный компрессор | _ | 1 шт. |
| 8 Горелка для пламени ацетилен - воздух | _ | 1 шт. |
| 9 Горелка для пламени пропан-бутан-воздух | _ | 1 шт. |
| 10 Горелка для пламени ацетилен-закись азота | _ | 1 шт. |
| 11 Программное обеспечение | _ | 1 шт. |
| 12 Руководство по эксплуатации | _ | 1 экз. |
| 13 Методика поверки | _ | 1 экз. |
| Примечание - позиции со 2 по 10 поставляются по отдельному заказу | ||
приведены в разделе 3.3 «Работа на приборе» Руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Росстандарта от 19 февраля 2021 г. № 148 ( изменены приказом Росстандарта от 17 мая 2021 г. № 761);
Стандарт предприятия «BEIJING PURKINJE GENERAL INSTRUMENT СО., LTD.», Китай.
| Зарегистрировано поверок | 28 |
| Поверителей | 11 |
| Актуальность данных | 17.11.2024 |
