| Номер в госреестре | 89938-23 |
| Наименование СИ | Комплексы автоматической фотовидеофиксации |
| Обозначение типа СИ | "Ястреб" |
| Изготовитель | Общество с ограниченной ответственностью "МАЙНИТЕК" (ООО "МАЙНИТЕК"), Свердловская обл., г. Верхняя Пышма |
| Год регистрации | 2023 |
| Срок свидетельства | 08.09.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы автоматической фотовидеофиксации «Ястреб» (далее - комплексы) предназначены для измерений значений текущего времени, синхронизированного с национальной шкалой координированного времени UTC (SU), измерений текущих навигационных параметров и определения на их основе координат местоположения комплексов в плане в автоматическом режиме.
Принцип действия комплексов при измерениях значений текущего времени и координат основан на приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC (SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами.
Комплексы выпускаются в двух модификациях: модификации «Ястреб С» и «Ястреб М». Модификации комплексов имеют идентичные способы их размещения и функционал, отличаются метрологическими характеристиками и используемыми аппаратными блоками. Комплексы модификации «Ястреб М» выпускаются в двух вариантах исполнения, отличающихся корпусом: исполнения 1 и 2.
Комплексы модификации «Ястреб С» представляют собой блок управления, выполненный в виде антивандального, пылевлагозащищенного металлического шкафа с антикоррозийным покрытием и включающий в себя вычислитель, приемник GPS/ГЛОНАСС, LTE-модуль, GPS/LTE-антенны, роутер (Wi-Fi, Ethernet, GSM), накопитель, коммутатор РоЕ, систему терморегулирования, блок питания и кабель подключения электропитания. К блоку управления подключаются распознающие и обзорные видеокамеры. Для обеспечения работы в ночное время суток с возможностью круглосуточной идентификации транспортных средств (далее - ТС) комплексы модификации «Ястреб С» могут комплектоваться выносными ИК-прожекторами, которые подключаются к блоку управления и используются совместно с распознающими видеокамерами.
Блок управления обеспечивает электропитанием распознающие, обзорные видеокамеры и выносные ИК-прожекторы, распознает и обрабатывает государственные регистрационные знаки (далее - ГРЗ) ТС, фиксирует время распознавания, анализирует данные и автоматически формирует материал для постановлений об административных нарушениях правил дорожного движения (далее - ПДД).
Распознающие видеокамеры предназначены для осуществления непрерывной фото- и видеосъемки участка дороги (проезжей части) с целью последующего распознавания ГРЗ ТС вычислителем для создания доказательной базы по нарушениям ПДД.
Обзорные видеокамеры используется для сбора доказательной базы фактов нарушения ПДД.
Приемник GPS/ГЛОНАСС осуществляет прием данных о точном времени и координатах и позволяет в автоматическом режиме синхронизировать внутреннюю шкалу времени комплексов со шкалой UTC (SU).
Комплексы модификации «Ястреб М» любого варианта исполнения представляют собой моноблок, выполненный в антивандальном и пылевлагозащищенном кожухе и включающий в себя вычислитель, распознающую видеокамеру, ИК-прожектор, приемник GPS/ГЛОНАСС, LTE/Wi-Fi-модули, GPS/ГЛОНАСС/3G/LTE/Wi-Fi-антенны, блок синхронизации, накопитель, систему терморегулирования и кабель подключения электропитания.
Комплексы имеют только стационарный вариант размещения. Способы установки комплексов указаны в руководстве по эксплуатации на них.
Комплексы защищены от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке их удаления или вскрытия корпуса блока управления или моноблока.
Маркировка наносится на этикетку, выполненную типографским способом, расположенную на лицевой стороне блока управления или на нижней плоской поверхности корпуса моноблока, которая содержит сокращенное наименование изготовителя и его товарный знак, юридический адрес изготовителя, в том числе наименование страны изготовителя, наименование и модификацию комплекса, исполнение комплекса (для комплексов модификации «Ястреб М»), децимальный номер технических условий, по которым изготавливаются и идентифицируются комплексы, заводской номер комплекса в цифровом формате, дату изготовления (число, месяц, год), знак, удостоверяющий соответствие комплексов установленным требованиям технических регламентов Таможенного союза и знак утверждения типа средства измерений.
Нанесение знака поверки на корпус составных частей комплексов не предусмотрено.
Одновременно к блоку управления может быть подключено не более 16 видеокамер.
Общий вид составных частей комплексов модификации «Ястреб С» приведен на рисунке 1. Общий вид комплексов модификации «Ястреб М» приведен на рисунке 2. Место пломбирования от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера приведены на рисунке 3. Общий вид этикетки приведен на рисунке 4.

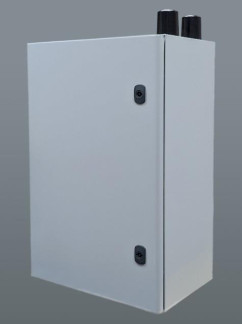

а) Блок управления
б) Распознающая видеокамера
в) Обзорная видеокамера
Рисунок 1 - Общий вид составных частей комплексов модификации «Ястреб С»
г) ИК-прожектор
а) Моноблок исполнения 1
б) Моноблок исполнения 2
Рисунок 2 - Общий вид комплексов модификации «Ястреб М»
Лист № 4
а) Блок управления (модификация «Ястреб С»)
Место пломбирования комплекса
Место нанесения знака утверждения типа и заводского номера
б) Моноблок (модификация «Ястреб М» исполнение 1)
в) Моноблок (модификация «Ястреб М» исполнение 2)
Рисунок 3 - Место пломбирования от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера
„ мабидтек
ООО «МАИНИТЕК» /
„ Маиклте
ООО «МАИНИТЕК» 1
Россия, 624096, Свердловская область, Г.О. ВЕРХНЯЯ ПЫШМА, Г. ВЕРХНЯЯ ПЫШМА, УЛ. УРАЛЬСКИХ РАБОЧИХ, Д. 42А, ОФИС 401 Комплекс автоматической фотовидеофиксации «Ястреб» модификация «Ястреб С» ТУ 26.51.66-001-14805670-2022
Заводской номер:
Дата изготовления:
Россия, 624096, Свердловская область, Г.О. ВЕРХНЯЯ ПЫШМА, Г. ВЕРХНЯЯ ПЫШМА, УЛ. УРАЛЬСКИХ РАБОЧИХ, Д. 42А, ОФИС 401 Комплекс автоматической фотовидеофиксации «Ястреб» модификация «Ястреб М» исполнение_
■ ТУ 26.51.66-001-14805670-2022
Заводской номер:
Дата изготовления:
а) Модификация «Ястреб С»
б) Модификация «Ястреб М»
Комплексы имеют специализированное программное обеспечение (далее - ПО). Специализированное ПО содержит метрологически значимую часть Ястреб.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой
части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ястреб |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC (SU), мс модификация «Ястреб С» модификация «Ястреб М» исполнения 1 и 2 | ±1000 ±50 |
| Доверительные границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплексов в плане в статическом режиме при геометрическом факторе PDOP не более 3, м | ±3* |
| * - При одновременном использовании глобальных навигационных спутниковых систем ГЛОНАСС и GPS. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия применения температура окружающего воздуха, °С модификация «Ястреб С» модификация «Ястреб М» исполнения 1 и 2 относительная влажность окружающего воздуха при температуре 25 °С, %, не более атмосферное давление, кПа | от -40 до +55 от -45 до +50 98 от 84,0 до 106,7 |
| Степень защиты по ГОСТ 14254-2015 модификация «Ястреб С» модификация «Ястреб М» исполнения 1 и 2 | IP65 IP66 |
| Напряжение питания комплексов модификации «Ястреб С» от сети переменного тока, В | от 187 до 264 |
| Частота переменного тока сети электропитания комплексов модификации «Ястреб С», Гц | от 49 до 51 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Напряжение постоянного тока электропитания комплексов модификации | |
| «Ястреб М» исполнений 1 и 2, В | от 10 до 14 |
| Потребляемая мощность комплексами модификации «Ястреб С» | |
| (с одной распознающей видеокамерой, одной обзорной видеокамерой и | |
| одним ИК-прожектором), ВА, не более | 1000 |
| Потребляемая мощность комплексами модификации «Ястреб М» | |
| исполнений 1 и 2, Вт, не более | 100 |
| Масса составных частей комплексов, кг, не более | |
| блок управления (модификация «Ястреб С») | 40 |
| распознающая видеокамера (модификация «Ястреб С») | 5 |
| обзорная видеокамера (модификация «Ястреб С») | 3,5 |
| ИК-прожектор (модификация «Ястреб С») | 5 |
| моноблок (модификация «Ястреб М» исполнения 1 и 2) | 7 |
| Габаритные размеры составных частей комплексов, мм, не более | |
| блок управления (модификация «Ястреб С») | |
| длина | 800 |
| ширина | 600 |
| высота | 350 |
| распознающая видеокамера (модификация «Ястреб С») | |
| длина | 515 |
| ширина | 300 |
| высота | 250 |
| обзорная видеокамера (модификация «Ястреб С») | |
| длина | 400 |
| ширина | 160 |
| высота | 160 |
| ИК-прожектор (модификация «Ястреб С») | |
| длина | 350 |
| ширина | 220 |
| высота | 160 |
| моноблок (модификация «Ястреб М» исполнения 1 и 2) | |
| длина | 515 |
| ширина | 200 |
| высота | 270 |
наносится типографским способом на титульный лист руководства по эксплуатации комплексов и на этикетку на лицевой стороне блока управления или на нижней плоской поверхности корпуса моноблока.
Комплектность комплексов приведена в таблице 4.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество | |
| модификация «Ястреб С» | модификация «Ястреб М» | ||
| 1 Комплекс автоматической фотовидеофиксации «Ястреб» в составе: | _ | 1 | 1 |
| 1.1 Блок управления | _ | 1 | _ |
| 1.2 Распознающая видеокамера | _ | 1 - 16* | _ |
| 1.3 Обзорная видеокамера | _ | 0 - 16* | _ |
| 1.4 ИК-прожектор | _ | 0 - 16* | _ |
| 1.5 Моноблок исполнения 1 или моноблок исполнения 2 | _ | _ | 1 |
| 2 Комплекс автоматической фотовидеофиксации «Ястреб». Руководство по эксплуатации | РЭ 26.51.66-001-14805670-2022 | 1 экз. | 1 экз. |
| 3 Комплекс автоматической фотовидеофиксации «Ястреб» модификация «Ястреб С». Паспорт | 26.51.66-001-14805670 ПС | 1 экз. | _ |
| 4 Комплекс автоматической фотовидеофиксации «Ястреб» модификация «Ястреб М». Паспорт | 26.51.66-001-14805670 ПС | _ | 1 экз. |
| 5 ГСИ. Комплексы автоматической фотовидеофиксации «Ястреб». Методика поверки | _ | 1 экз. | 1 экз. |
* - Количество составных частей комплекса определяется заказом и отражается в паспорте 26.51.66-001-14805670 ПС. Количество распознающих и обзорных видеокамер не может превышать 16 шт. в одном заказе.
приведены в пункте 1.4.2 «Работа комплекса» документа РЭ 26.51.66-001-14805670-2022 «Комплекс автоматической фотовидеофиксации «Ястреб». Руководство по эксплуатации».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
ТУ 26.51.66-001-14805670-2022 Комплекс автоматической фотовидеофиксации «Ястреб». Технические условия.
