| Номер в госреестре | 89939-23 |
| Наименование СИ | Счётчики электрической энергии однофазные многотарифные |
| Обозначение типа СИ | ЭСИ710 |
| Изготовитель | Общество с ограниченной ответственностью "ЭНЕРГОСТРОЙИНЖИНИРИНГ" (ООО "ЭНЕРГОСТРОЙИНЖИНИРИНГ"), г. Нижний Новгород |
| Год регистрации | 2023 |
| Срок свидетельства | 08.09.2028 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики электрической энергии однофазные многотарифные ЭСИ710 (далее -счётчики) предназначены для измерений, учета активной и реактивной (или только активной) электрической энергии прямого и обратного направлений, активной и полной электрической мощности в однофазных цепях переменного тока частотой 50 Гц и организации многотарифного учета электрической энергии, силы и напряжения переменного тока, частоты сети переменного тока и хода часов.
Принцип действия счётчиков основан на измерении аналого-цифровыми преобразователями мгновенных значений входных сигналов напряжения и силы переменного тока с последующим вычислением микроконтроллером активной и реактивной электрической энергии и мощности, а также других параметров сети: среднеквадратических значений фазного (линейного) напряжения переменного тока и силы переменного тока, частоты сети переменного тока.
Счётчики предназначены для преобразования, сохранения и передачи информации по встроенным интерфейсам как самостоятельно, так и в системах автоматического управления и сбора информации.
Область применения счётчиков - учет электроэнергии на промышленных предприятиях, объектах коммунального хозяйства и объектах энергетики, в том числе с информационным обменом данными по каналам связи в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).
Конструктивно счётчики имеют в своем составе: датчики тока и напряжения, микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое и электрическое испытательные выходные устройства для калибровки и поверки, жидкокристаллический индикатор (далее - ЖКИ) для просмотра измеряемой информации, датчики температуры внутри счётчиков, датчики вскрытия клеммной крышки, корпуса, воздействия магнитом, радиополем.
В состав счётчиков в зависимости от исполнения могут входить: один или несколько встроенных интерфейсов связи для съема показаний системами автоматизированного учета потребленной электроэнергии, оптический порт для локального съема показаний.
Для передачи результатов измерений и информации в измерительные системы, связи со счётчиками с целью их обслуживания и настройки в процессе эксплуатации, в счётчиках имеются вспомогательные цепи, на базе которых могут быть реализованы совместно или по отдельности:
- интерфейс оптического типа (оптический порт);
- интерфейс передачи данных PLC (опционально);
- интерфейс GSM (опционально).
Счётчики осуществляют учёт потреблённой и генерируемой активной и реактивной электрической энергии. Учёт осуществляется нарастающим итогом, раздельно для потреблённой и генерируемой энергии, суммарно и раздельно по тарифам с количеством тарифов: до четырех для учета активной и реактивной электрической энергии в соответствии с задаваемыми условиями тарификации.
Счётчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, а также выдачу на ЖКИ и (или) по интерфейсам:
- текущую дату и время;
- параметры сети;
- параметры тарификации;
- текущие значения электрической мощности;
- текущие значения потребленной электроэнергии;
- заводские параметры (заводской номер, идентификационные данные программного обеспечения);
- технологическую информацию (настройки интерфейсов).
Структура условного обозначения исполнений счётчиков:
ЭСИ710 К22 -XXX -XXX -XXX -X -X/Х
Класс точности по активной и реактивной энергии:
1 по активной энергии
2 по реактивной энергии
Дополнительные опции:
R - управление нагрузкой
Тип модуля связи:
PLC - PLC модем
_______________GSM - GSM модем_________________
Ток базовый (максимальный), А: ______________________________5(100) ___________________________________
Номинальное напряжение переменного _____________________________________тока, В: 230_______________________________
Конструктивное исполнение счетчика
Обозначение типа
Примечание: полное в соответствии со структурной схемой обозначение исполнения счетчиков указано в паспорте.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

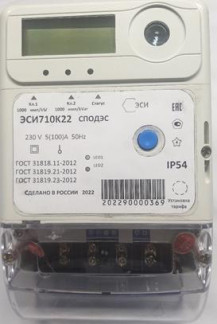

Общий вид счётчиков с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Схема мест ограничения доступа к местам настройки (регулировки) представлена на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
Место нанесения знака утверждения типа

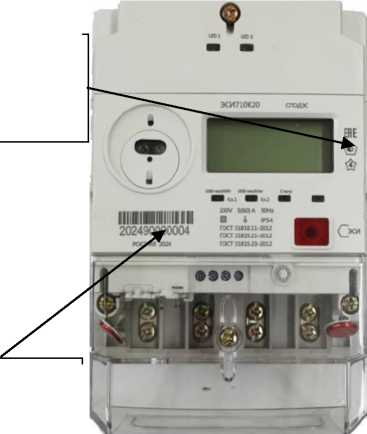

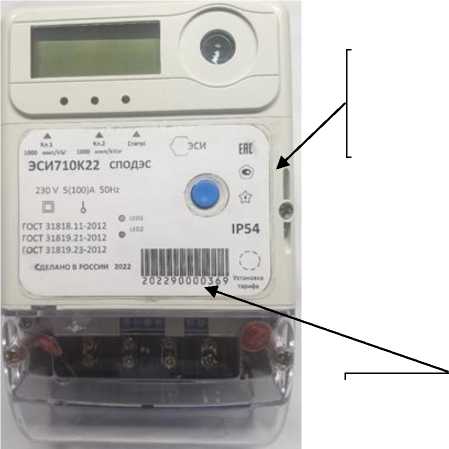

Рисунок 1 - Общий вид счетчика с указанием, места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения заводского номера
Пломба с нанесением знака поверки
Рисунок 2 - Схема пломбировки с указанием мест ограничения доступа к местам настройки (регулировки)
Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
ПО является метрологически значимым.
Метрологические характеристики счётчиков нормированы с учетом влияния ПО.
Встроенное программное обеспечение, калибровочные коэффициенты и измеренные данные защищены аппаратной защитой записи и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов защищен устанавливаемым паролем.
Обслуживание счётчиков производится с помощью специализированного программного обеспечения (далее - СПО) «MeterView».
СПО является метрологически незначимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО счётчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | MeterView |
| Номер версии (идентификационный номер ПО) | V3.0.60.307 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное фазное/линейное напряжение Uф.ном/ Uл.ном, В | 230/400 |
| Установленный рабочий диапазон напряжения, В | от 0,9 • Uф.ном до 1,1 Uф.ном |
| Расширенный рабочий диапазон напряжения, В | от 0,7 5- Uф.номдо 1,15- Uф.ном |
| Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В | от 0,7 5- Uф.номдо 1,15- Uф.ном |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % | ±0,5 |
| Базовый ток Iб, А | 5 |
| Максимальный ток Iмакс, А | 100 |
| Номинальная частота сети переменного тока, Гц | 50 |
| Диапазон измерений частоты сети переменного тока, Гц | от 47,5 до 52,5 |
| Пределы допускаемой абсолютной погрешности измерений частоты сети переменного тока, Гц | ±0,05 |
| Диапазон измерений среднеквадратических значений силы переменного тока, А | от 0,05^ Iб до 0,2- Iб включ. св. 0,2'Iб до Iмакс включ. |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % - в диапазоне от 0,05^Iб до 0,2-Iб включ. - в диапазоне св. 0,2-Iб до Iмакс включ. | ±3,0 ±2,0 |
| Наименование характеристики | Значение |
| Класс точности счетчиков при измерении активной электрической энергии и активной электрической мощности по ГОСТ 31819.21-2012^ | 1 |
| Класс точности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности по ГОСТ 31819.23-20122) | 2 |
| Стартовый ток (чувствительность), А, не более: - для счётчиков класса точности 1 по ГОСТ 31819.21-2012 - для счётчиков класса точности 2 по ГОСТ 31819.23-2012 | 0,004^ Iб 0,005^ Iб |
| Постоянная счетчика по активной электрической энергии, имп/(кВт^ч) | 1000 |
| Постоянная счетчика по реактивной электрической энергии, имп/(квар^ч) | 1000 |
| Ход часов при наличии напряжения питания, с/сут, не более | ±0,5 |
| Ход часов при отсутствии напряжения питания, с/сут, не более | ±1,0 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +21 до +25 от 30 до 80 |
| 1)1 Диапазон измерений активной электрической мощности, характеристики точности при измерении активной электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счётчиков класса точности 1 соответствуют аналогичным параметрам при измерении активной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.21-2012; 2) Диапазон измерений реактивной электрической мощности, характеристики точности при измерении реактивной электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счётчиков класса точности 2 соответствуют аналогичным параметрам при измерении реактивной электрической энергии для счётчиков класса точности 2 по ГОСТ 31819.23-2012. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот электропитания, Гц | от 47,5 до 52,5 |
| Полная мощность, потребляемая каждой цепью напряжения, В^А, не более | 10,0 |
| Активная мощность, потребляемая каждой цепью напряжения, Вт, не более | 4,0 |
| Полная мощность, потребляемая каждой цепью тока, ВА, не более | 4,0 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 218х130х83 |
| Масса, кг, не более | 1,8 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +35 °С, %, не более | от -25 до +55 98 |
| Средняя наработка на отказ, ч | 320000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус счётчика любым технологическим способом.
| Таблица 4 - Комплектность средства изме] | рений | |
| Наименование | Обозначение | Количество |
| Счётчик электрической энергии однофазный многотарифный ЭСИ710 | В соответствии со структурой условного обозначения исполнений счетчиков | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | ЭСИ.000003.001 РЭ | 1 экз. |
приведены в разделе № 2 «Использование по назначению» руководства по эксплуатации
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.63-002-55858388-2022 «Счётчики электрической энергии однофазные многотарифные ЭСИ710. Технические условия».
| Зарегистрировано поверок | 401 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
