Автомобиль-цистерна 6AT8CW-ISUZU CYZ51K, 89942-23

Назначение

Автомобиль-цистерна 6AT8CW-ISUZU CYZ51K (далее по тексту - автоцистерна) является транспортной мерой полной вместимости и предназначена для измерения объема нефтепродуктов, кратковременного хранения, транспортирования, перекачивания и дозированной выдачи светлых нефтепродуктов.

Описание

Принцип действия автоцистерны основан на измерении объема нефтепродукта при заполнении до указателя уровня налива, соответствующего определенному объему жидкости. Наполнение автоцистерны может быть осуществлено через заливную горловину или через всасывающий трубопровод с помощью насоса. Слив нефтепродукта производится самотеком или через насос.

Автоцистерна представляет собой сварной сосуд «чемоданного» сечения. Внутри цистерны установлены волнорезы. Автоцистерна с заводским номером Z816AT8CW9AW00003 разделена на три секции.

Автоцистерна состоит из шасси, цистерны, напорно-сливного технологического оборудования и ящика с технологическим оборудованием. В нижней части каждой секции при помощи фланцевого соединения установлены донные клапаны. В верхней части автоцистерны для каждой секции приварены горловины коробчатого сечения с наливными люками, которые закрываются герметичными крышками. Герметичность обеспечивается резиновым уплотнителем. На крышках горловин установлены дыхательные клапаны, для соединения внутренней полости цистерны с окружающей атмосферой.

Для защиты горловин, наливных люков и расположенного в верхней части цистерны технологического оборудования, в верхней части цистерны приварен короб защитный, служащий одновременно защитной оградой от пролива топлива по корпусу цистерны.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя донные клапаны, устройства дыхательные, насос, предохранительные клапаны, шаровые краны или муфты нижнего налива, пневматический привод управления донными клапанами, напорно-сливные рукава с быстроразъемными соединениями.

На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Действительное значение вместимости автоцистерны с заводским номером Z816AT8CW9AW00003 указывается на табличке, закрепленной на бортике возле горловины секции.

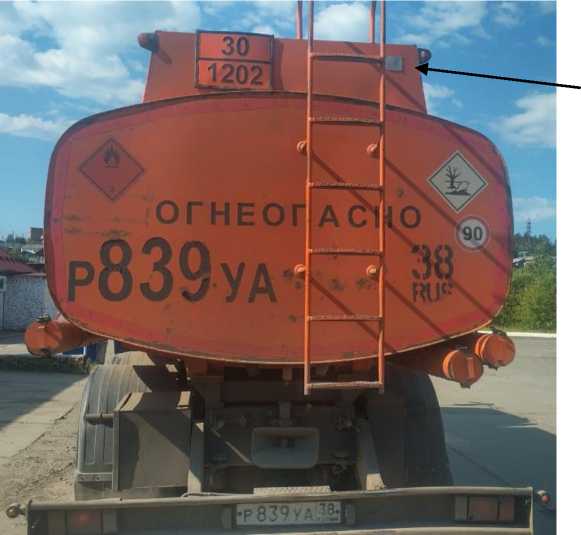

Табличка с заводским номером в числовом формате, состоящая из арабских цифр, прикреплена с помощью заклепывания и расположена на технологическом отсеке на задней стороне автоцистерны, заводской номер выбит ударным способом. Место нанесения таблички с заводским номером приведено на рисунке 3.

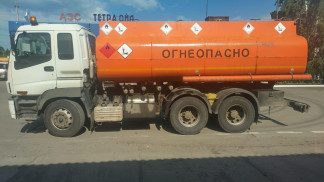

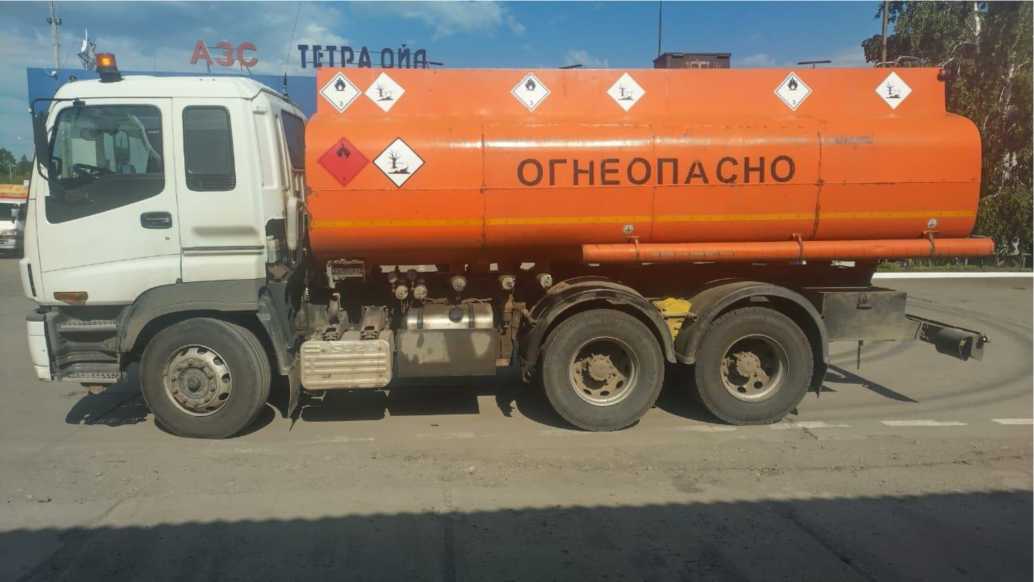

Общий вид автоцистерны представлен на рисунке 1.

Рисунок 1 - Общий вид автоцистерны

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

Место нанесения знака поверки

Указатель уровня налива

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Возможность нанесения знака поверки на автоцистерну предусмотрена. Знак поверки наносится на свидетельство о поверке (в случае оформления на бумажном носителе по заявлению владельца СИ) и на навесную пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Место нанесения заводского номера

Рисунок 3 - Место нанесения заводского номера на автоцистерну

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 4 «Устройство и работа автоцистерны» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
