| Номер в госреестре | 89949-23 |
| Наименование СИ | Рефлектометры векторные |
| Обозначение типа СИ | CABAN R150 |
| Изготовитель | Общество с ограниченной ответственностью "ПЛАНАР" (ООО "ПЛАНАР"), г. Челябинск |
| Год регистрации | 2023 |
| Срок свидетельства | 08.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры векторные CABAN R150 предназначены для измерений комплексного коэффициента отражения и модуля коэффициента передачи многополюсников.
Конструктивно рефлектометры векторные CABAN R150 выполнены в моноблочном портативном исполнении и работают под управлением внешнего персонального компьютера (ПК) с операционной системой Windows или Linux, на котором установлено специальное программное обеспечение. Для питания прибора и связи с ПК используется интерфейс USB Mini-В, разъем которого расположен на одном из торцов прибора. На другом торце размещен разъем СВЧ измерительного порта. Приборы поддерживают режим дистанционного управления.
Принцип действия рефлектометров векторных CABAN R150 основан на выделении падающего и отраженного от входа исследуемого многополюсника сигнала, формировании напряжений, пропорциональных этим сигналам, цифровой обработке и индикации измеряемых величин. Испытательный сигнал формируется встроенным синтезатором СВЧ с функцией регулировки мощности, разделение сигналов осуществляется с помощью мостовой схемы, а формирование пропорциональных напряжений с помощью супергетеродинного приемника. Цифровая обработка и управление осуществляются сигнальным процессором. При использовании нескольких рефлектометров обеспечивается измерение модуля коэффициента передачи.
Для калибровки рефлектометров возможно использование различных наборов мер и электронных калибраторов. В тракте, соответствующем штатному измерительному разъему, прибор поставляется с заводской калибровкой.
К данному типу рефлектометров векторных CABAN R150 относятся следующие модификации, отличающиеся типом соединителя измерительного порта: CABAN R150-01 (тип N, «розетка»), CABAN R150-02 (тип N, «вилка»), CABAN R150-11 (3,5 мм, «розетка»), CABAN R150-12 (3,5 мм, «вилка»).
Данный тип рефлектометров векторных CABAN R150 может иметь следующие опции:
6550F18(-M/-F) - наборы калибровочных мер для тракта типа N («вилка»/«розетка»);
6650F27(-M/-F) - наборы калибровочных мер для тракта 3,5 мм («вилка»/«розетка»).
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на боковую панель прибора, закрытую защитной пленкой, и имеет формат восьмизначного цифрового номера. При этом пленка выполняет функцию защиты от несанкционированного доступа.
Общий вид рефлектометров векторных CABAN R150 представлен на рисунке 1. Места для нанесения знака утверждения типа и серийного номера, идентифицирующего каждый экземпляр СИ, представлены на рисунке 2.

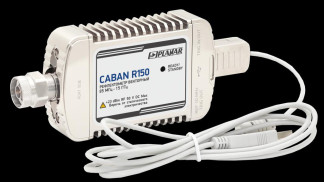

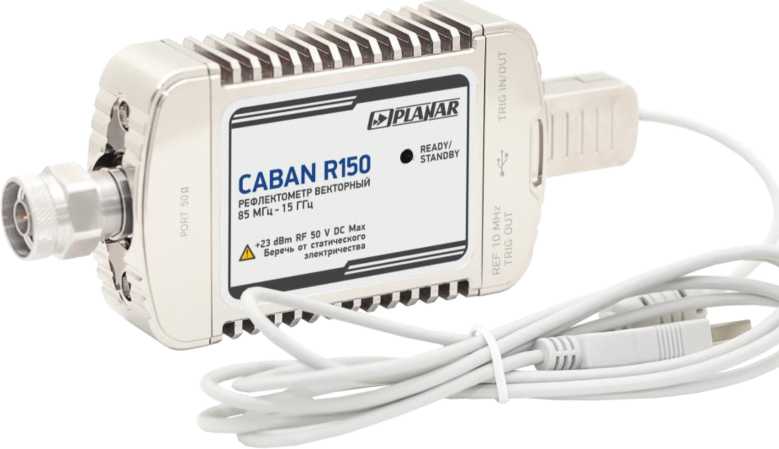

Рисунок 1 - Общий вид средства измерений

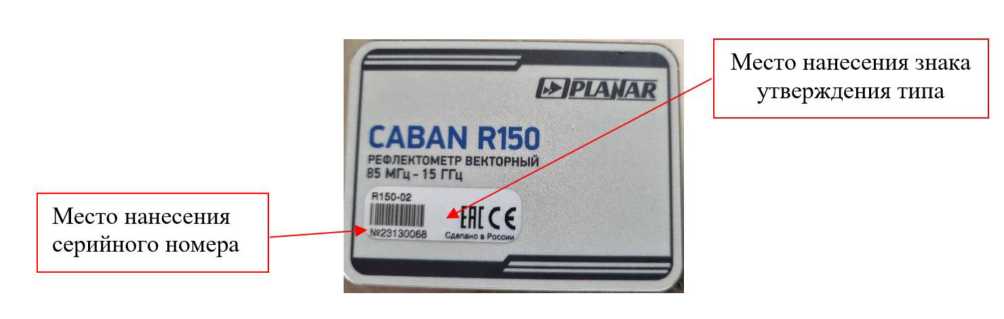

Рисунок 2 - Места нанесения знака утверждения типа и серийного номера, идентифицирующего каждый экземпляр СИ
Пломбирование рефлектометров векторных CABAN R150 не предусмотрено.
Программное обеспечение «RVNA» предназначено для управления режимами работы рефлектометров векторных CABAN R150, при использовании нескольких рефлектометров векторных CABAN R150 используется ПО «RNVNA». Программное обеспечение реализовано без выделения метрологически значимой части.
Влияние программного обеспечения не приводит к выходу метрологических характеристик рефлектометров векторных CABAN R150 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RVNA, RNVNA |
| Номер версии (идентификационный номер) ПО | не ниже 23.3.0 для RVNA не ниже 23.2.1 для RNVNA |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение | |
| Диапазон частот, Гц | от 8,5-107 до 1,5-1010 | |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | ±2,5-10-6 | |
| Номинальные значения уровня выходной мощности, дБ (1 мВт) | -25; 0 | |
| Диапазон полос пропускания с шагом 1/3, Гц | от 10 до 3-105 | |
| Среднее квадратическое отклонение шумов измерительной трассы при измерении модуля коэффициента отражения 0 дБ в полосе пропускания 1 кГц, дБ, не более | 0,005 | |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения S11 в диапазоне от 0 до 1 в зависимости от вида калибровки в диапазоне температур от +18 до +28°С, отн. ед. | Заводская калибровка | ±(0,033+0,033-| S11|+ 0,033-1S1112) |
| Калибровка по набору мер1 (полиномиальная модель) | ±(0,024+0,01-1S11|+ 0,024-1S1112) | |
| Калибровка по набору мер1 (действительные значения) | ±(0,012+0,01-| S111+ 0,014-1 S1112) | |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения в диапазоне S11 от 0,033 до 1 в диапазоне температур от +18 до +28°С, градус | ±(1+57- arcsin(A| S111/| S111)) | |
| КСВН входа в режиме приема, не более | 1,5 | |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи в диапазоне значений коэффициента передачи от минус 50 до 0 дБ при использовании двух рефлектометров для измеряемых устройств с КСВН не более 2,0 в диапазоне температур от +18 до +28°С, дБ | ±0,6 | |
Примечания:
1) При изменении температуры не более, чем ±1 оС после калибровки
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин | 30 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 160x65x28 |
| Масса, кг, не более | 0,4 |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % | от -10 до +50 от 40 до 90 |
Наносится на боковую панель рефлектометров векторных CABAN R150 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рефлектометр векторный | CABAN R150 (модификация R150-01 или R150-02 или R150-11 или R150-12) | 1 шт. |
| Кабель USB | - | 1 шт. |
| Программное обеспечение | RVNA или RNVNA | 1 шт. |
| Программное обеспечение для поверки рефлектометров | VNA Performance Test | 1 шт.* |
| Набор мер | 6550F18(-M/-F) и/или 6650F27(-M/-F) | 1 компл.* |
| Руководство по эксплуатации | РЭ 6687-134-21477812 2017 | 1 шт. |
| Формуляр | ФО 26.51.43-164 21477812-2021 | 1 шт. |
| * По отдельному заказу | ||
приведены в разделах 6 «Установка параметров рефлектометра» и 11 «Одновременная работа с несколькими рефлектометрами» руководства по эксплуатации
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
МИ 3411-2013 ГСИ. Анализаторы, цепей векторные. Методика определения метрологических характеристик;
ТУ 26.51.43-164-21477812-2021 Рефлектометры векторные CABAN R150. Технические условия.
