| Номер в госреестре | 89958-23 |
| Наименование СИ | Преобразователи линейного перемещения |
| Обозначение типа СИ | KTSL |
| Изготовитель | Общество с ограниченной ответственностью "Мегахолод" (ООО "Мегахолод"), г. Москва; Hangzhou Zheda Jingyi Electromechanical Technology Corporation Limited, Китай; Shenzhen Miran Technology Co., Ltd (Zaoyang City MiLang Science & Tec |
| Год регистрации | 2023 |
| Срок свидетельства | 11.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи линейного перемещения KTSL (далее - преобразователи) предназначены для измерений линейных перемещений.
Принцип преобразователей основан на магнитострикционном эффекте, заключающемся в измерении времени распространения ультразвуковой волны в твердом теле.
Преобразователи состоят из корпуса, волновода и магнита, по которому определяется измеряемое положение. В металлическом корпусе располагается блок обработки сигналов. Материал корпуса и волновода - сталь.
Вдоль волновода движется магнит. Магнит соединен с деталью установки, положение которой должно быть определено. Генерируемый внутри импульс INIT взаимодействует с магнитным полем магнита, в результате чего в волноводе возникает магнитострикционная волна. Волна, достигающая начала волновода, создает электрический сигнал в катушке приемника. По продолжительности движения волны от магнита до катушки приемника определяется положение магнита. В зависимости от версии преобразователя положение магнита пересчитывается и передается преобразователем в виде электрического сигнала: аналогового в виде величины напряжения или величины тока с восходящей или убывающей характеристикой, либо в виде цифрового сигнала согласно выбранному интерфейсу и протоколу связи.
Преобразователи выпускаются 13 серий: P, B, E, K, R, T, S, F, B1, E1, K1, M1 и M2, из них в 6 сериях есть модификации.
Серия P включает в себя 4 модификации: базовая, EXT1, EXT2 и EXT3.
Серия R включает в себя 2 модификации: базовая, EXT.
Серия T включает в себя 2 модификации: базовая, EXT.
Серия S включает в себя 4 модификации: базовая, EXT, EXT1 и EXT2.
Серия F включает в себя 2 модификации: базовая, EXT.
Серия B1 включает в себя 2 модификации: базовая, EXT1.
Между собой преобразователи отличаются исполнением, диапазоном, разрешением и погрешностью измерений, массой и габаритными размерами. По исполнению корпуса преобразователи бывают трех типов: стержневой, профильный и гибкий.
Преобразователи B, E, F, S и S (EXT) могут быть выполнены во взрывозащищенном исполнении для применения во взрывоопасных зонах.
Пломбирование корпуса преобразователей от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид преобразователей приведен на рисунке 2. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик в месте, указанном на рисунке 2.
Общий вид шильдика преобразователей представлен на рисунке 1.
Схема структурного обозначения:
| Обозначение | KTSL | -L | xxxx | -xxx | -xx | -xxxx | -xx | x | -xxx | /хххх |
| Значение | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
1 - Тип
2 - Номинальная длина измерения, в мм
3 - Вариант выходного сигнала
4 - Серия
5 - Вариант электрического подключения
6 - Тип технологического подсоединения
7 - Вариант мертвых зон
8 - Тип взрывозащищенного исполнения (заполняется только для датчиков во взрывозащищенном исполнении)
ЕхА - искробезопасное исполнение
ЕхВ - взрывонепроницаемая оболочка
9 - Опция (модификация, специальная функция или исполнение, указывается только при наличии)
О 1 Ви Output(1) 4 Wh Return(2)
О ©/ 2Gn Return(1) 5 Rd 24V DC .O 3YeOutput(2) 6 Bk DC GND
кTSL- - L0500 - А01 - В1 - CU02 - S11/EXT1 ' 4~2ОпА/16Blt ОА
■III И III Sn 2212231100^
•
Рисунок 1 - Общий вид шильдика преобразователя.

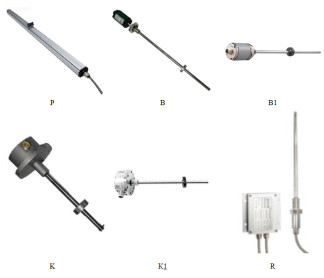

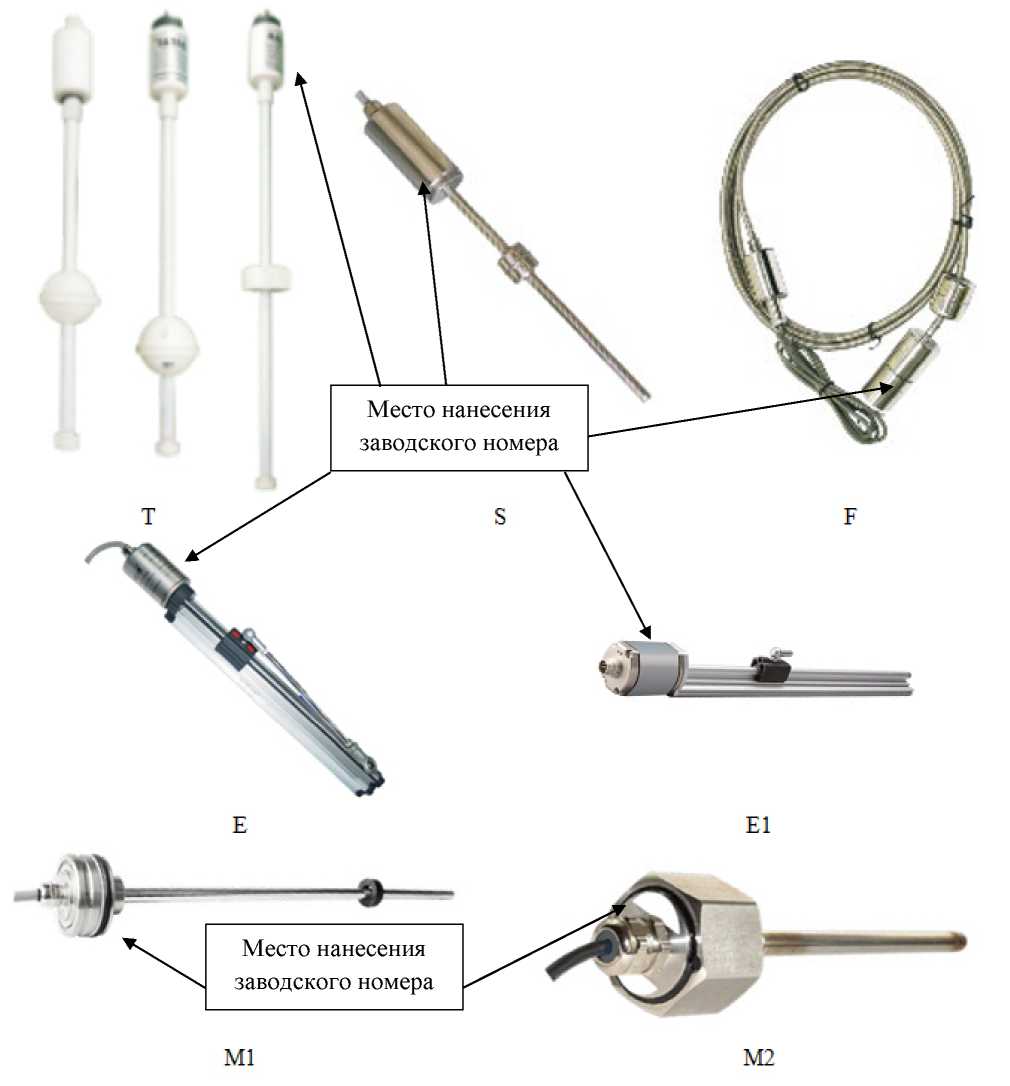

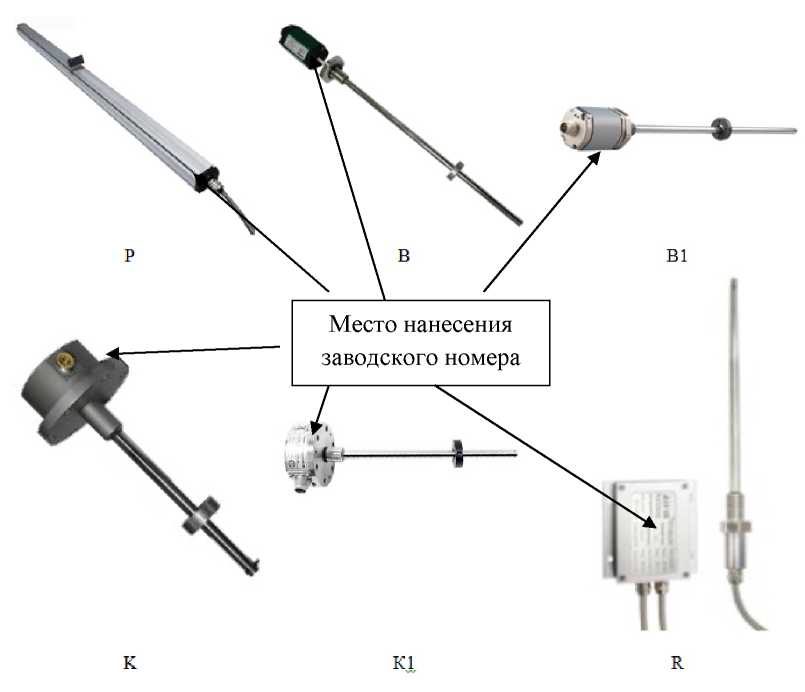

Рисунок 2 - Общий вид преобразователей
Метрологические и технические характеристики системы представлены в таблицах 1 - 5.
Таблица 1 - Метрологические характеристики преобразователей KTSL.
| Серия (модификация) | Верхний предел измерений (ВПИ), мм | Пределы допускаемой приведенной погрешности измерений*, % от ВПИ |
| B | от 30 до 5000 | ±0,25 |
| B1 | от 25 до 5500 | |
| B1 (EXT1) | от 25 до 3500 | |
| P | от 30 до 5000 | |
| P (EXT1) | от 25 до 5000 | |
| P (EXT2) | от 25 до 6000 | |
| P (EXT3) | от 25 до 3000 | |
| E | от 30 до 5000 | |
| E1 | от 25 до 5500 | |
| S | от 30 до 5000 | |
| S (EXT) | от 25 до 5500 | |
| S (EXT1) | от 25 до 5500 | |
| S (EXT2) | от 25 до 5500 | |
| K | от 30 до 5000 | |
| K1 | от 25 до 5500 | |
| M1 | от 50 до 2500 | |
| M2 | от 50 до 2500 | |
| F | от 3000 до 20000 | |
| F (EXT) | от 500 до 25000 | |
| R | от 30 до 5000 | |
| R (EXT) | от 25 до 5500 | |
| T | от 30 до 5000 | |
| T (EXT) | от 50 до 2500 |
Примечание: * - при температуре воздуха от +18 до +22 °С и относительной влажности воздуха не более 90 %
Таблица 2 - Технические характеристики преобразователей KTSL
| Серия (модификация) | Разрешение, мкм | Интерфейс |
| B | 5 | Аналоговый ток Аналоговый напряжение RS485/Modbus RTU |
| B1 | 1 | Аналоговый ток Аналоговый напряжение SSI Profibus Profinet CanOpen Ethercat Start/Stop |
| B1 (EXT1) | 10 | Аналоговый ток Аналоговый напряжение MODBUS |
| P | 5 | Аналоговый ток Аналоговый напряжение RS485/Modbus RTU |
| P (EXT1) | 5 | Аналоговый ток Аналоговый напряжение SSI Profibus Profinet CanOpen Ethercat Start/Stop |
| P (EXT2) | 10 | Аналоговый ток Аналоговый напряжение |
| P (EXT3) | 10 | Аналоговый напряжение |
| E | 5 | Аналоговый ток Аналоговый напряжение RS485/Modbus RTU |
| E1 | 1 | Аналоговый ток Аналоговый напряжение SSI Profibus Profinet CanOpen Ethercat Start/Stop |
| S | 5 | Аналоговый ток Аналоговый напряжение RS485/Modbus RTU |
| S (EXT) | 1 | Аналоговый ток Аналоговый напряжение SSI Start/Stop |
| Серия (модификация) | Разрешение, мкм | Интерфейс |
| S (EXT1) | 1 | Аналоговый ток Аналоговый напряжение SSI CanOpen Start/Stop |
| S (EXT2) | 5 | Аналоговый ток Аналоговый напряжение SSI MODBUS |
| K | 5 | Аналоговый ток Аналоговый напряжение RS485/Modbus RTU |
| K1 | 1 | Аналоговый ток Аналоговый напряжение SSI |
| M1 | 100 | Аналоговый ток Аналоговый напряжение CanOpen |
| M2 | 100 | Аналоговый ток Аналоговый напряжение CanOpen |
| F | 5 | Аналоговый ток Аналоговый напряжение RS485/Modbus RTU |
| F (EXT) | 1 | Аналоговый ток Аналоговый напряжение SSI Profibus Profinet CanOpen Ethercat Start/Stop |
| R | 5 | Аналоговый ток Аналоговый напряжение RS485/Modbus RTU |
| R (EXT) | 1 | Аналоговый ток Аналоговый напряжение SSI Profibus Profinet CanOpen Ethercat Start/Stop |
| T | 5 | Аналоговый ток/напряжение, RS485/Modbus RTU |
| T (EXT) | 10 | Аналоговый ток Аналоговый напряжение |
Таблица 3 - Габаритные размеры и масса
| Серия | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| B | 5204 | 50 | 46 | 15 |
| B1 | 5662 | 46 | 46 | 15 |
| B1 (EXT1) | 3698 | 46 | 51,6 | 15 |
| P | 5204 | 35 | 35 | 15 |
| P (EXT1) | 5204 | 35 | 38,5 | 15 |
| P (EXT2) | 6204 | 36 | 25 | 15 |
| p (ехтз) | 3165 | 30 | 30 | 15 |
| E | 5186 | 41 | 50 | 15 |
| E1 | 5661 | 46 | 46 | 15 |
| S | 5198 | 56 | 56 | 15 |
| S (EXT) | 5761,3 | 56,2 | 106 | 15 |
| S (EXT1) | 5698 | 46 | 51,6 | 15 |
| S (EXT2) | 5698 | 46 | 51,6 | 15 |
| K | 5155 | 85 | 85 | 15 |
| K1 | 5637 | 79 | 79 | 15 |
| M1 | 2631 | 48 | 48 | 8 |
| M2 | 2607 | 46 | 53 | 8 |
| F | 20268 | 55 | 55 | 20 |
| F (EXT) | 25227 | 46 | 51 | 22 |
| R | Измеритель: 5183 Преобразователь: 94 | Измеритель: 26 Преобразователь: 93 | Измеритель: 30 Преобразователь: 27 | 15 |
| R (EXT) | Измеритель: 5654 Преобразователь: 168 | Измеритель: 46 Преобразователь: 47 | Измеритель: 51 Преобразователь: 46 | 15 |
| T | 5241 | 39 | 39 | 15 |
| T (EXT) | 2665 | 62,5 | 67 | 15 |
Таблица 4 - Условия эксплуатации преобразователей KTSL
| Наименование характеристики | Серия | |||
| P, B, E, K, R, F, T и S | B1, E1, K1, P (EXT1), P (EXT2), P (EXT3), S (EXT), S (EXT2), B1 (EXT1), F (EXT), T (EXT) | M1, M2, S (EXT1) | R (EXT) | |
| Диапазон рабочих температур, °С | от -20 до +55 | от -40 до +85 | от -40 до +105 | от -40 до +125 |
| Относительная влажность воздуха, без конденсата, %, не более | 90 | |||
Таблица 5 - Маркировка взрывозащиты преобразователей KTSL
| Наименование | Серия |
| параметра | B, E, F, S и S (EXT) |
| Маркировка взрывозащиты | 1Ex d IIB T5 Gb X и 0Ex ia ПВ T4 Ga X |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации преобразователей линейного перемещения KTSL типографским способом.
Таблица 6 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Преобразователи линейного перемещения | KTSL | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в Руководстве «Преобразователи линейного перемещения KTSL. Руководство по эксплуатации» в Разделе 11 «Порядок работы с преобразователем».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
| Зарегистрировано поверок | 98 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
