| Номер в госреестре | 89959-23 |
| Наименование СИ | Комплекс динамических исследований испытательного стенда № 26 (КДИИС 26) |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА"), Московская обл., г. Королев |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс динамических исследований испытательного стенда №26 (КДИИС 26) предназначен для измерений величин отклонения сопротивлений одиночных тензометров; напряжений на измерительных диагоналях мостовых тензометрических датчиков; величин заряда; напряжений переменного тока; частот электрических сигналов, а также для отображения результатов измерений и расчетных величин и их регистрации в ходе проведения испытаний изделия ПД-8 и его модификаций в ПАО «ОДК-Сатурн».
Принцип действия КДИИС 26 основан на преобразовании, нормализации и передаче параметров электрических сигналов с выходов первичных измерительных преобразователей (ПИП) в измерительные модули комплексов измерительных MIC-553 PXI с дальнейшим преобразованием параметров электрических сигналов и электрических цепей в цифровую форму и регистрацией средствами вычислительной техники.
Конструктивно КДИИС 26 состоит из: стойки приборной №1 и №2 (БЛИЖ.423819.006.025 и БЛИЖ.423819.006.026 соответственно); комплекта технологической мебели (БЛИЖ.402490.021.046); операторской станции (БЛИЖ.401350.012.063); комплекта кабелей КДИИС (БЛИЖ.402490.018.408); USB флеш-карта с ПО «Пакет обработки сигналов WinnOC «Expert» (БЛИЖ.409801.002-04); установленного и преднастроенного ПО «Программа регистрации и экспресс обработки динамических параметров «MR-300» (БЛИЖ.409801.006-01) в составе 2 комплексов измерительных MIC-553PXI, сетевого накопителя QNAP TS-853DU-RP, станций сбора данных (ОС ССД на базе PromPC), а также модуля синхронизации ME-O2OB8R, коммутатора D-Link DGS-1100-24.
Функционально КДИИС 26 включает в себя следующие измерительные каналы (ИК):
- ИК величины отклонения сопротивления одиночного тензометра;
- ИК напряжения на измерительной диагонали тензометрического датчика;
- ИК величины заряда;
- ИК амплитуды напряжения переменного тока;
- ИК частоты периодических сигналов.
ИК величины отклонения сопротивления одиночного тензометра реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК напряжения на измерительной диагонали тензометрического датчика реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК величины заряда реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК амплитуды напряжения переменного тока реализованы с помощью модулей МХ-228 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК частоты периодического сигнала реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, работающих в режиме измерения напряжения переменного тока, и программным модулем обработки результатов измерений «МОРИ», входящим в состав программы управления комплексом MIC «Recorder».
Заводская маркировка системы наносится в форме информационной таблички, содержащей заводской номер (№ 001) и буквенно-цифровое обозначение, которая находится в правом верхнем углу задней дверцы стойки приборной №1 (рисунки 9 и 10).
Общий вид составных частей КДИИС 26 представлен на рисунках 1 - 8. Место расположения знака утверждения типа показано на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Защита от несанкционированного доступа к компонентам КДИИС 26 обеспечивается:
- ограничением доступа к месту установки системы;
- закрытием стойки специальным замком (рисунок 5).

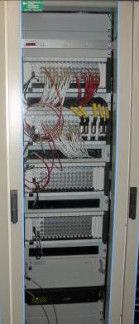

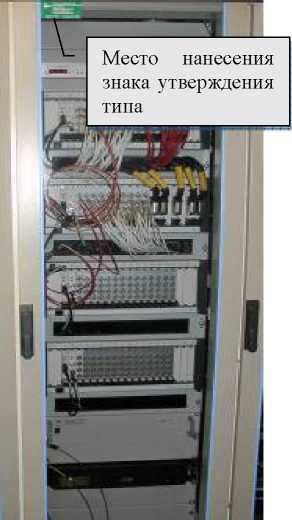

Рисунок 1 - Стойка приборная № 1.
Вид внешний.

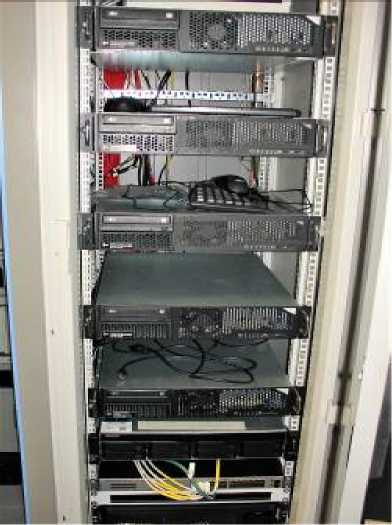

Рисунок 2 - Стойка приборная № 2. Вид внешний.

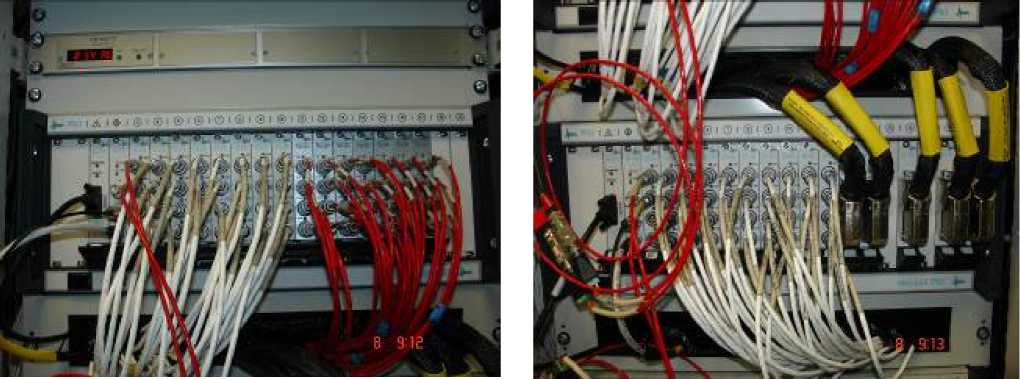

Рисунок 4 - Крейт №2 в стойке приборной №1
Рисунок 3 - Крейт №1 в стойке приборной №1

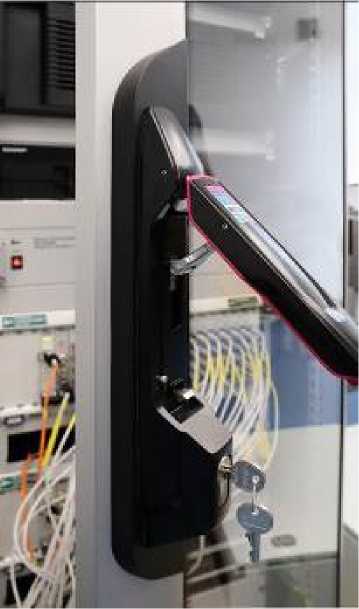

Рисунок 5 - Запирающий механизм стойки

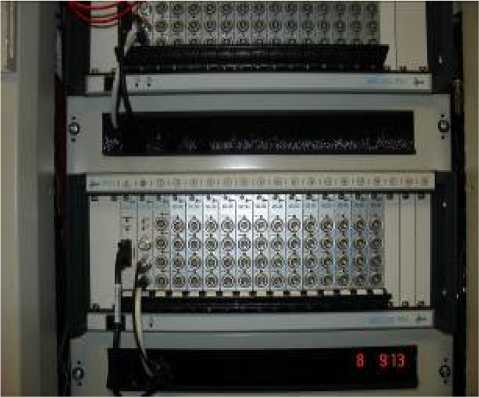

Рисунок 6 - Крейт №3 в стойке приборной №1

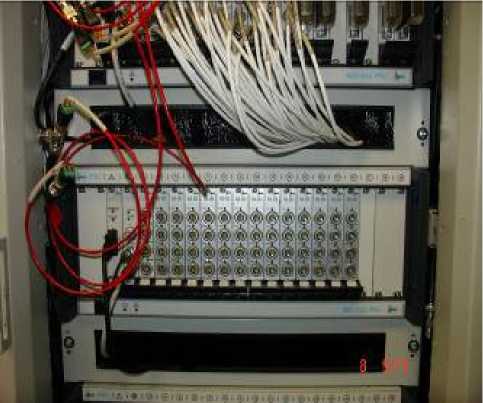

Рисунок 7 - Крейт № 4 в стойке приборной № 1

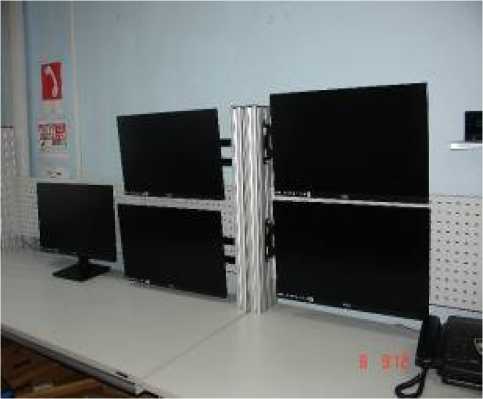

Рисунок 8 - Рабочее место оператора

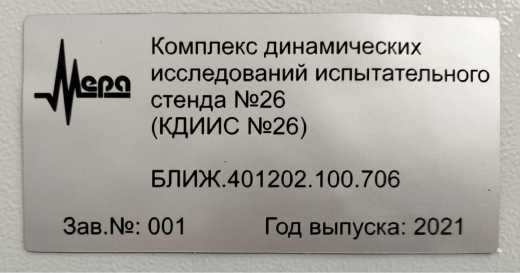

Рисунок 9 - Заводская маркировка
Рисунок 10 - Стойка приборная №1. Вид задний.
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная).
В состав функционального ПО (далее - ФПО) входит программа управления комплексом MIC «Recorder» и программа для регистрации и экспресс обработки сигналов «MR-300».
Метрологически значимой частью ФПО является программный модуль scales.dll.
Идентификационные данные ФПО приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные ФПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163 |
| Алгоритм вычисления идентификатора ПО | CRC32 по IEEE 1059-1993 |
Основные метрологические и технические характеристики КДИИС 26 приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики КДИИС 26
| Измеряемые параметры (наименование измерительных каналов) | Измеряемые величины | Диапазон измерений | Пределы допускаемой погрешности | Кол-во ИК |
| ИК величины отклонения сопротивления одиночного тензометра | ||||
| Величина отклонения сопротивления одиночного тензометра (Параметры: DT01 - DT90) | Изменение электрического сопротивления | от -0,67 до +0,67 Ом | у: ±0,4 % от ДИ | 90 |
| ИК напряжения на измерительной диагонали тензометрического датчика | ||||
| Напряжение на измерительной диагонали тензометрического датчика (Параметры: ST01 - ST40) | Напряжение постоянного тока | от -10 до +10 мВ | у: ±0,5 % от ДИ | 40 |
| ИК величины заряда | ||||
| Величина заряда (Параметры: Q01 - Q80) | Электрический заряд | от 1 до 100000 пКл | у: ±0,5 % от ВП | 80 |
| ИК амплитуды напряжения переменного тока | ||||
| Амплитуда напряжения переменного тока (Параметры: U01 - U40) | Напряжение переменного тока | от 0 до 10 В | у: ±0,15 % от ВП | 40 |
| ИК частоты периодических сигналов | ||||
| Частота электрического сигнала (Параметры: F1 - F8) | Частота | от 20 до 20000 Гц | у: ±0,1 % от ВП | 8 |
Примечания:
ВП - верхний предел измерения;
ДИ - диапазон измерения;
Y - приведенная погрешность.
Таблица 3 - Технические характеристики КДИИС 26
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В - частота переменного тока, Г ц | 230±23 50±1 |
| Потребляемая мощность, Вт, не более: | 5400 |
Продолжение таблицы 3
| Г абаритные размеры составных частей средства измерений, мм, (ширина х глубина х высота), не более: | |
| - стойка приборная № 1 - стойка приборная № 2 | 610х800х2145 610x800x2145 |
| Условия эксплуатации: | |
| - температура воздуха, °С - верхнее значение относительной влажности воздуха при температуре 30 °С и более низких температурах, без конденсации влаги, не более, % - атмосферное давление, кПа | от +5 до +40 95 от 84 до 106 |
| Показатели надежности: | |
| Средняя наработка на отказ, часов | 5000 |
| Вероятность безотказной работы системы в течение сеанса измерений максимальной продолжительностью 8 часов | 0,9984 |
наносится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол стойки в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений) | Обозначение | Кол-во, шт./экз. |
| Комплекс динамических исследований испытательного стенда №26 в составе: | БЛИЖ.401202.100.706 | 1 |
| Стойка приборная № 1 | БЛИЖ.423819.006.025 | 1 |
| Стойка приборная № 2 | БЛИЖ.423819.006.026 | 1 |
| Комплект технологической мебели | БЛИЖ.402490.021.046 | 1 |
| Операторская станция | БЛИЖ.401350.012.063 | 4 |
| Станция настройки системы | БЛИЖ.401350.012.064 | 1 |
| Комплект кабелей КДИИС | БЛИЖ.402490.018.408 | 1 |
| Установленное и преднастроенное ПО «Программа регистрации и экспресс обработки динамических параметров «MR-300» | БЛИЖ.409801.006-01 | 1 |
| Руководство по эксплуатации | БЛИЖ.401202.100.706 РЭ | 1 |
| Формуляр | БЛИЖ.401202.100.706 ФО | 1 |
| Методика поверки | - | 1 |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации БЛИЖ.401202.100.706 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 2 июня 2021 г. № 926 «Об утверждении Государственной поверочной схемы для средств измерений электрической емкости в диапазоне частот от 1 до 300 МГц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
