Комплекты приспособлений для поверки диоптриметров КПП-3Р, 89960-23

Комплекты приспособлений для поверки диоптриметров КПП-3Р (далее по тексту -комплекты) предназначены для хранения, воспроизведения и передачи дискретных значений вершинной рефракции и призматического действия при поверке и испытаниях офтальмологических диоптриметров и линзметров.
Карточка СИ

Назначение

Комплекты приспособлений для поверки диоптриметров КПП-3Р (далее по тексту -комплекты) предназначены для хранения, воспроизведения и передачи дискретных значений вершинной рефракции и призматического действия при поверке и испытаниях офтальмологических диоптриметров и линзметров.

Описание

Принцип действия комплекта заключается преломляющем действии линз и воспроизведении дискретных значений вершинной рефракции и призматического действия.

В комплект входят следующие элементы:

- линзы сферические поверочные с номинальным значением сферической вершинной рефракции +2,5; -2,5; +5,0; -5,0; +10,0; -10,0; +15,0; -15,0; +20,0; -20,0; +25,0; -25,0 дптр. Линзы закреплены в металлических оправах. На торце оправы нанесено номинальное значение сферической вершинной рефракции меры. Линзы сферические поверочные используются для проверки допускаемых отклонений вершинной рефракции и маркёра оптического центра диоптриметра;

- линзы призматические поверочные с номинальным значением призматического действия 2,0; 5,0; 10,0; 15,0; 20,0 пр дптр. Линзы закреплены в металлических оправах. На торце оправы нанесено номинальное значение призматического действия меры. Призматические поверочные линзы используются для поверки допускаемых отклонений призматического действия диоптриметра;

- линза астигматическая поверочная. Линза прямоугольная, плоскоцилиндрическая и имеет номинальное значение цилиндрической рефракции 5 дптр. Оси цилиндра параллельны длинной стороне прямоугольника, отмечены в виде штриха. Одна из длинных сторон линзы используется в качестве опорной стороны. Линза астигматическая поверочная используется для поверки маркера оси и опорной планки диоптриметра, маркера оптического центра и проверки угловой шкалы диоптриметра;

- лупа измерительная ЛИ-4-10х или ЛИ-3-10Х по ГОСТ 25706-83, в соответствии с предоставляемой комплектностью. Лупа применяется для определения погрешностей нанесения меток разметочным устройством диоптриметров.

Все оптические элементы комплекта устанавливаются в ячейки металлического футляра, предохраняющие оптические элементы комплектов от механических повреждений и загрязнения. На футляре имеется шильдик с указанием наименования комплекта, изготовителя, заводского номера и знака утверждения типа. Заводской номер в виде обозначения, представляющего собой последовательность цифр, наносится методом лазерной гравировки по металлу на шильдик, который наклеивается на крышку футляра. Заводской номер комплекта указывается также в специальном вкладыше, который находится внутри футляра.

Нанесение знака поверки на комплекты не предусмотрено. Пломбирование комплектов не предусмотрено.

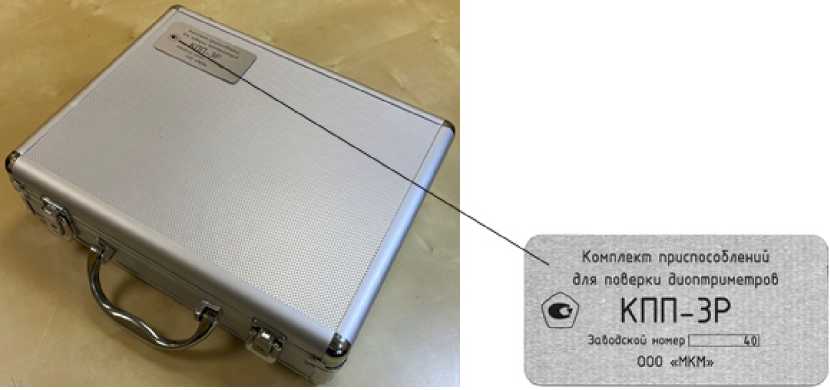

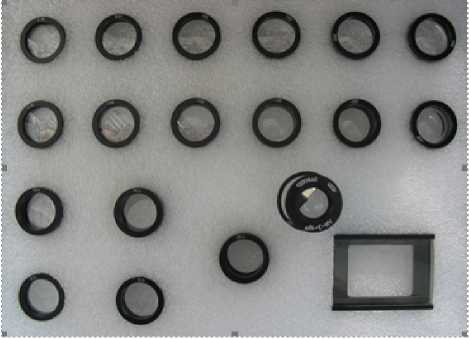

Общий вид и схема маркировки комплектов представлены на рисунке 1.

Рисунок 1 - Общий вид и схема маркировки комплекта мер

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальные значения задней вершинной рефракции линз

+2,5; -2,5;

сферических поверочных*, дптр

+5,0; -5,0;

+10,0; -10,0;

+15,0; -15,0;

+20,0; -20,0;

+25,0; -25,0

Номинальное значение цилиндрической рефракции линзы астигматической поверочной*, дптр

5,0

Пределы допускаемой абсолютной погрешности воспроизведения цилиндрической рефракции линзы астигматической поверочной, дптр

±0,04

Пределы допускаемой абсолютной погрешности воспроизведения задней вершинной рефракции линз сферических поверочных, дптр, для номиналов: +2,5; -2,5;

±0,02

+5,0; -5,0;

±0,02

+10,0; -10,0

±0,06

+15,0; -15,0

±0,06

+20,0; -20,0

±0,08

+25,0; -25,0

±0,08

Номинальные значения призматического действия линз призматических поверочных*, пр дптр

2,0; 5,0; 10,0

Пределы допускаемой абсолютной погрешности воспроизведения призматического действия линз призматических поверочных, пр дптр, для номиналов: 2,0; 5,0;

±0,06

10,0

±0,12

Примечание - Значение задней вершинной рефракции определяется относительно задней поверхности линз для зеленой спектральной e-линии ртути 546,07 нм по

ГОСТ Р ИСО 7944-2013

* Действительное значение вершинной рефракции, цилиндрической рефракции и призматического действия поверочных линз комплекта определяется при первичной

поверке.

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Световой диаметр линз в оправе, мм, не менее

15

Габаритные размеры футляра с линзами (Д*В*Ш), мм, не более

320x80x250

Масса футляра с линзами, кг, не более

1,2

Условия эксплуатации:

- диапазон рабочих температур, оС

- относительная влажность воздуха, %

от +15 до +35 от 45 до 85

Знак утверждения типа

наносится на шильдик методом лазерной гравировки и типографским способом на вкладыш и на титульный лист руководства по эксплуатации.

Комплектность

приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество шт./экз.

Комплект приспособлений для поверки

КПП-3Р

диоптриметров:

Линзы сферические поверочные +2,5; -2,5 дптр

-

2

Линзы сферические поверочные +5,0; -5,0 дптр

-

2

Линзы сферические поверочные +10,0; -10,0 дптр

-

2

Линзы сферические поверочные +15,0; -15,0 дптр

-

2

Линзы сферические поверочные +20,0; -20,0 дптр

-

2

Линзы сферические поверочные +25,0; -25,0 дптр

-

2

Линзы призматические поверочные, с

3

призматическим действием 2,0; 5,0; 10,0 пр дптр

Линзы призматические контрольные, с

2

призматическим действием 15,0; 20,0 пр дптр

Линза астигматическая поверочная

-

1

Лупа измерительная *

-

1

Комплект упаковок (футляр металлический)

-

1

Вкладыш с указанием заводского номера

-

1

комплекта

Руководство по эксплуатации

-

1

* Лупа измерительная ЛИ-4-10х или ЛИ-3-10

по ГОСТ 25706-83.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Комплект приспособлений для поверки диоптриметров КПП-3Р» п. 2 «Подготовка к работе и порядок работы».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г № 2500 «Об утверждении государственной поверочной схемы для средств измерений оптической силы очковой оптики»;

КВФШ.203511.007 ТУ Комплекты приспособлений для поверки диоптриметров КПП-3Р. Технические условия.

Зарегистрировано поверок 17
Поверителей 1
Актуальность данных 07.12.2024
