| Номер в госреестре | 89965-23 |
| Наименование СИ | Молотки ударные для модальных испытаний |
| Обозначение типа СИ | 4V |
| Изготовитель | Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб"), Нижегородская обл., г. Саров |
| Год регистрации | 2023 |
| Срок свидетельства | 11.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Молотки ударные для модальных испытаний 4V (далее - молотки ударные) предназначены для измерений динамической силы, возбуждённой ударом молотка по испытуемому элементу конструкции при ударных испытаниях.
Принцип действия молотка ударного состоит в преобразовании пьезоэлектрическим преобразователем, установленным в ударной части молотка, динамической силы, возникающей в момент удара молотка по испытуемой конструкции, в электрический сигнал для дальнейшего измерения, преобразования, обработки и анализа.
Конструктивно молоток ударный состоит из рукоятки с закреплённой на ней ударной части. Ударная часть состоит из бойка с закреплённым в нём пьезоэлектрическим преобразователем динамической силы, набора сменных наконечников различной твёрдости и нагрузочной массы для реализации требуемого частотного диапазона ударного воздействия. На торце рукоятки молотка ударного установлен электрический разъём BNC для кабельного подключения к регистрирующей аппаратуре.
Молотки ударные для модальных испытаний 4V выпускаются в четырех модификациях: 4V301D, 4V302D, 4V303D и 4V304D, которые имеют однотипную конструкцию и различаются массогабаритными параметрами, диапазоном измерений и коэффициентом преобразования.
Модификация и заводской номер молотков ударных, представленный в числовом формате, наносится на корпус молотка ударного методом лазерной гравировки.
Место нанесения знака поверки на корпусе молотков ударных не предусмотрено.
Пломбирование молотков ударных не предусмотрено.

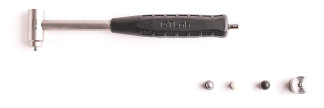

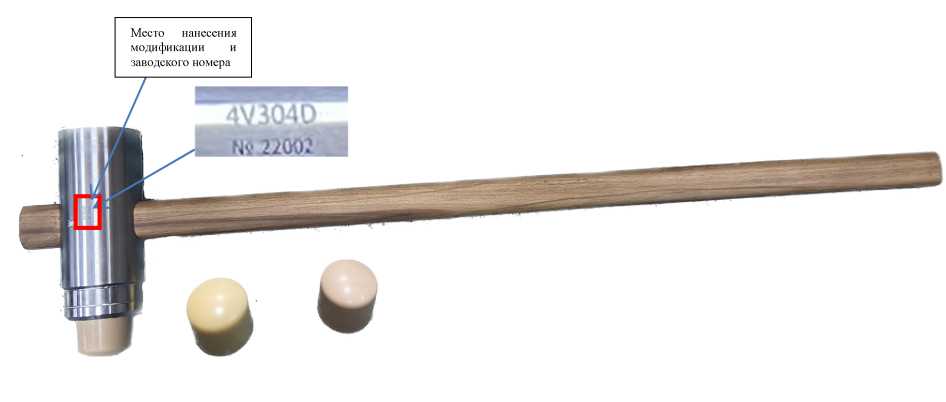

Общий вид молотков ударных, место нанесения модификации и заводского номера представлены на рисунках 1-4.
Место нанесения модификации и заводского номера
lias
Место нанесения модификации и заводского номера
Рисунок 2 - Общий вид молотка ударного модификации 4V302D со сменными наконечниками различной твердости и место нанесения модификации и заводского номера
Рисунок 3 - Общий вид молотка ударного модификации 4V303D со сменными наконечниками различной твердости и место нанесения модификации и заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модификация 4V301D | |
| Диапазон измерений силы при ударном воздействии, Н: - с наконечником из стали - с наконечником из пластмассы - с наконечником из резины | от 10 до 5000 от 10 до 1000 от 10 до 700 |
| Номинальный коэффициент преобразования, мВ/Н | 1 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, % | ±20 |
| Длительность ударного импульса, мс: - с наконечником из стали - с наконечником из пластмассы - с наконечником из резины | от 0,1 до 0,4 от 0,5 до 0,9 от 1,3 до 4 |
| Нелинейность амплитудной характеристики, % | ±4,5 |
| Доверительные границы основной относительной погрешности при доверительной вероятности р=0,95 | ±9,5 |
| Модификация 4V302D | |
| Диапазон измерений силы при ударном воздействии, Н: - с наконечником из стали - с наконечником из пластмассы - с наконечником из резины | от 10 до 500 от 10 до 100 от 10 до 70 |
| Номинальный коэффициент преобразования, мВ/Н | 10 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, % | ±20 |
| Длительность ударного импульса, мс: - с наконечником из стали - с наконечником из пластмассы - с наконечником из резины | от 0,08 до 0,3 от 0,3 до 0,6 от 1 до 4 |
| Нелинейность амплитудной характеристики, % | ±6 |
| Доверительные границы основной относительной погрешности при доверительной вероятности р=0,95 | ±10,5 |
| Модификация 4V303D | |
| Диапазон измерений силы при ударном воздействии, Н: - с наконечником из жёсткой пластмассы - с наконечником из полужёсткой пластмассы - с наконечником из мягкой пластмассы | от 10 до 20000 от 10 до 10000 от 10 до 5000 |
| Номинальный коэффициент преобразования, мВ/Н | 0,2 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, % | ±20 |
| Длительность ударного импульса, мс: - с наконечником из жёсткой пластмассы - с наконечником из полужёсткой пластмассы - с наконечником из мягкой пластмассы | от 1 до 3 от 2 до 4 от 2,5 до 7 |
| Нелинейность амплитудной характеристики, % | ±4 |
| Доверительные границы основной относительной погрешности при доверительной вероятности р=0,95 | ±9 |
Продолжение таблицы 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модификация 4V304D | |
| Диапазон измерений силы при ударном воздействии, Н: - с наконечником из жёсткой пластмассы - с наконечником из полужёсткой пластмассы - с наконечником из мягкой пластмассы | от 10 до 20000 от 10 до 10000 от 10 до 5000 |
| Номинальный коэффициент преобразования, мВ/Н | 0,2 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, % | ±20 |
| Длительность ударного импульса, мс: - с наконечником из жёсткой пластмассы - с наконечником из полужёсткой пластмассы - с наконечником из мягкой пластмассы | от 1,5 до 4 от 3 до 9 от 4 до 11 |
| Нелинейность амплитудной характеристики, % | ±4,5 |
| Доверительные границы основной относительной погрешности при доверительной вероятности р=0,95 | ±9,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 18 до 30 |
| Условия эксплуатации: - диапазон рабочих температур, °С | от -40 до +125 |
| Максимальные габаритные размеры (диаметрхдлина), мм, не более: - рукоятки молотка ударного модификации 4V301D - ударная часть молотка ударного модификации 4V301D - рукоятки молотка ударного модификации 4V302D - ударная часть молотка ударного модификации 4V302D - сменный наконечник из стали для молотка ударного модификаций 4V301D и 4V302D - сменный наконечник из резины и пластика для молотка ударного модификаций 4V301D и 4V302D - нагрузочная масса для молотка ударного модификации 4V301D - нагрузочная масса для молотка ударного модификации 4V302D - рукоятки молотка ударного модификации 4V303D - ударная часть молотка ударного модификации 4V303D - рукоятки молотка ударного модификации 4V304D - ударная часть молотка ударного модификации 4V304D - сменные наконечники для молотка ударного модификаций 4V303D и 4V304D - нагрузочная масса для молотка ударного модификаций 4V303D | 30x255 22x55 26x190 15,6x38 12x22 12x26 22x39 15,6x25 42x385 51x106 45,2x935 72,4x195 48x38 51x18,5 |
Продолжение таблицы 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная масса, г, не более: - молоток ударный модификации 4V301D | 300 |
| - молоток ударный модификации 4V302D | 200 |
| - нагрузочная масса для молотка ударного модификации 4V301D | 100 |
| - нагрузочная масса для молотка ударного модификации 4V302D | 30 |
| - сменный наконечник из стали для молотка ударного модификаций 4V301D и 4V302D | 13 |
| - сменный наконечник из резины и пластмассы для молотка ударного модификаций 4V301D и 4V302D | 14 |
| - молоток ударный модификации 4V303D | 2000 |
| - молоток ударный модификации 4V304D | 6000 |
| - нагрузочная масса для молотка ударного модификации 4V303D | 300 |
| - сменный наконечник из жёсткой, полужёсткой и мягкой пластмассы для молотка ударного модификаций 4V303D и 4V304D | 250 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Молоток ударный 4V301D (4V302D, 4V303D, 4V304D) | ГТБВ.433644.ХХХ | 1 шт. | |
| Нагрузочная масса | 1 шт. | Кроме 4V304D | |
| Сменные наконечники различной твёрдости | 1 комплект | ||
| Паспорт | ГТБВ.433644.ХХХПС | 1 экз. | |
| Руководство по эксплуатации | ГТБВ.400201.008РЭ | 1 экз. |
приведены в руководстве по эксплуатации ГТБВ.400201.008РЭ «Молотки ударные для модальных испытаний 4V. Руководство по эксплуатации» в разделе 1.4 «Работа молотка».
Технические условия ГТБВ.400201.008ТУ «Молотки ударные для модальных испытаний 4V. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении».
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
