| Номер в госреестре | 89966-23 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | PrinCe iBase |
| Изготовитель | Shanghai Huace Navigation Technology Ltd, КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 11.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая PrinCe iBase (далее - аппаратура) предназначена для измерений длин базисов.
Принцип действия аппаратуры основывается на измерении псевдодальностей от фазового центра приёмной антенны аппаратуры до навигационных космических аппаратов (далее - НКА) глобальной навигационной спутниковой системы, положение которых известно с высокой точностью. Измерив псевдодальности до достаточного количества НКА, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены встроенная спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приёма/передачи поправок.
Электропитание аппаратуры осуществляется от внешнего источника питания и аккумуляторных батарей.
На передней панели корпуса аппаратуры расположен блок управления, а именно -дисплей и клавиши управления.
Управление аппаратурой осуществляется с помощью полевого контроллера или непосредственно через блок управления. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: LIC/А, L1C, L2C. L2P(Y), L5; ГЛОНАСС: LIC/А, L2C, L2P, L3; Galileo: E1, E5A, E5B, E6; Beidou: B1L, B2L, B3L, B1C, B2A; QZSS: L1, L2, L2C, L5, L6; SBAS: L1, L5.
Аппаратура является многочастотным и многосистемным приёмником.
Аппаратура поддерживает следующие режимы измерений: «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальный кодовый (DGPS)».
Пломбирование крепёжных винтов корпуса аппаратуры не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер аппаратуры в числовом формате указывается методом печати на маркировочной наклейке, расположенной на нижней панели корпуса аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид аппаратуры геодезической спутниковой PrinCe iBase представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2.

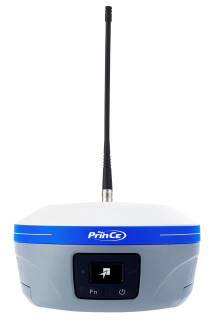

а) передняя панель

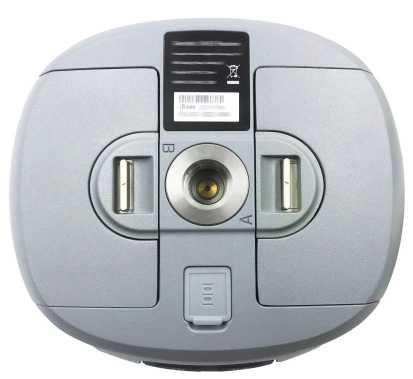

б) нижняя панель
Рисунок 1 - Общий вид аппаратуры геодезической спутниковой PrinCe iBase
Место нанесения заводского номера
Рисунок 2 - Общий вид маркировочной таблички
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «LandStar». Для постобработки записанных данных на персональном компьютере используется ПО «CHC Geomatics Office 2».
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | МПО | LandStar | CHC Geomatics Office 2 |
| Номер версии (идентификационный номер ПО) | не ниже 2.2.1.3 | не ниже 8.0.1.20230516 | не ниже 2.2.0.121 |
| Алгоритм вычисления цифрового идентификатора | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах: - «Статика», «Быстрая статика», мм - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте - «Дифференциальный кодовый (DGPS)», мм: - в плане - по высоте | ±2-(2,5+0,5-10-6-D) ±2<5,0+0,5-10’6-d) ±2<8+1-10’6-D) ±2<15+1-10’6-D) ±2-(250+1-10<D) ±2^500+1-10’6<d) |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах: - «Статика», «Быстрая статика», мм - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте - «Дифференциальный кодовый (DGPS)», мм: - в плане - по высоте | 2,5+0,5-10’6-D 5,0+0,5-10’6-D 8+1-10’6-D 15+1-10’6-D 250+1-10’6-D 500+1-10’6-D |
| Примечание: D - измеряемое расстояние в мм. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов | 1408 |
| Напряжение источника питания постоянного тока, В: - внешнее питание - встроенный аккумулятор | от 9 до 28 7,4 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +60 |
| Габаритные размеры (ДиаметрхВысота), мм, не более | 160x105 |
| Масса приёмника (со встроенным аккумулятором), кг, не более | 1,61 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая | PrinCe iBase | 1 шт. |
| Антенна радио | 2004-020-012 | 1 шт. |
| Устройство зарядное | 2004 050 030 | 1 шт. |
| Батарея внутренняя iBase | 2004-050-055 | 2 шт. |
| Пластина для измерения высоты приёмника | 4102-070-001 | 1 шт. |
| Кабель для подключения к ПК | 2004-030-044 | По заказу |
| Кабель питания и передачи данных | 2004-030-112 | По заказу |
| Секция 0,3 м | 4102 010 002 | По заказу |
| Рулетка | 2004-030-037 | По заказу |
| Адаптер трегерный | 4102-090-001 | По заказу |
| Трегер | 2004-030-056 | По заказу |
| Кейс | 4106-040-001 | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
приведены в разделе 2 «Основные операции по управлению приёмником» «Аппаратура геодезическая спутниковая PrinCe iBase. Руководство по эксплуатации».
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Пункт 8.5.3 Постановления Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
«Стандарт предприятия. Аппаратура геодезическая спутниковая PrinCe iBase».
| Зарегистрировано поверок | 573 |
| Поверителей | 6 |
| Актуальность данных | 17.11.2024 |
