| Номер в госреестре | 89967-23 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | GreenValley LiBase RTK |
| Изготовитель | Beijing GreenValley Technology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 11.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая GreenValley LiBase RTK (далее - аппаратура) предназначена для измерений длин базисов.
Принцип действия аппаратуры основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных диапазонах L1OF, L2OF, L1OC, L2OC, L3OC; GPS в частотных диапазонах L1 C/A, L1C, L1P, L2P, L2C, L5; Galileo в частотных диапазонах E1, E5a, E5b, E6, E5 AltBoc, E6c; BeiDou в частотных диапазонах B1I, B2I, B3I, B1C, B2a, B2b; SBAS в частотных диапазонах WAAS, EGNOS, SDCM, BDSBAS, GAGAN; QZSS в частотных диапазонах L1 C/A, L2C, L5, L1C, L1S, L5S, L6; NavIC в частотном диапазоне L5 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 1198 параллельным каналам. Процессор аппаратуры контролирует процесс отслеживания сигнала.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приёма/передачи поправок.
Аппаратура осуществляет непрерывный прием и обработку сигналов со спутников космических навигационных систем. Спутниковые измерения записываются во внутреннюю память аппаратуры или в память полевого контроллера. Управление аппаратурой осуществляется с помощью панели управления, полевого контроллера или через веб-интерфейс внешних устройств. Связь аппаратуры с внешними устройствами осуществляется через порт обмена данными USB/RS232, а также через модули беспроводного канала передачи данных Bluetooth®, Wi-Fi. Электропитание аппаратуры осуществляется от съемных аккумуляторных батарей или от внешнего источника питания постоянного тока.
На лицевой панели корпуса аппаратуры расположены:
- кнопка включения/выключения аппаратуры и кнопка управления режимом работы аппаратуры;
- OLED-дисплей, отображающий состояние отслеживания сигналов спутников, статус работы канала передачи данных, статус заряда аккумуляторных батарей, тип и статус работы беспроводного канала передачи данных Bluetooth®, Wi-Fi;
- светодиодные индикаторы статуса приема спутниковых сигналов и приема/передачи поправок.
С тыльной стороны корпуса аппаратуры под крышками расположены два батарейных отсека для съемных аккумуляторных батарей.
В нижней части корпуса аппаратуры расположены:
- динамик для звуковых уведомлений о текущем состоянии аппаратуры и режиме её работы;
- слот для установки SIM - карты;
- разъем TNC для подключения УКВ антенны;
- 7-контактный порт питания/обмена данными USB/RS232;
- резьбовое установочное отверстие.
В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Пломбирование крепёжных винтов корпуса аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Заводской номер аппаратуры размещается на корпусе смарт-антенны в буквенночисловом формате в виде наклейки типографским способом.
Условия эксплуатации аппаратуры не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус
аппаратуры.

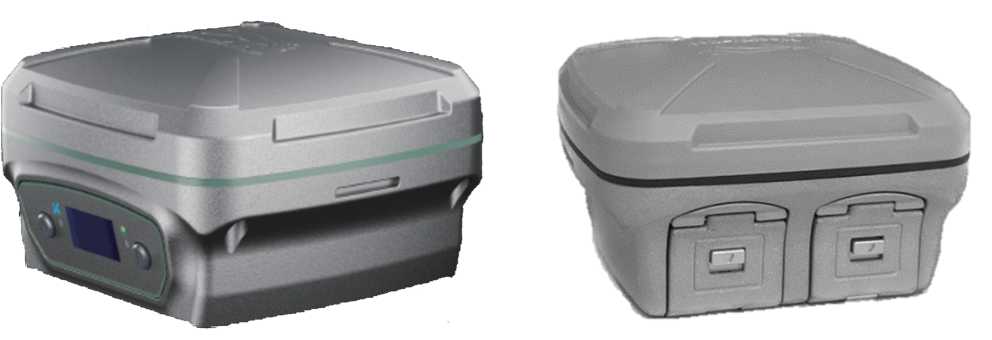

Общий вид аппаратуры геодезической спутниковой GreenValley LiBase RTK представлен на рисунке 1.
Общий вид аппаратуры с указанием мест расположения маркировочной наклейки и нанесения заводского номера представлены на рисунке 2.

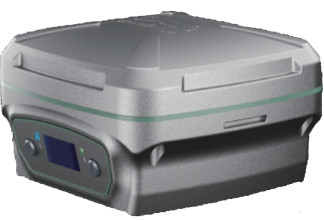

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой GreenValley LiBase RTK
Место расположение маркировочной наклейки
Место указания заводского номера

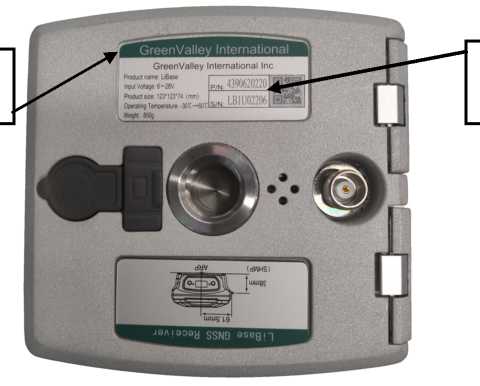

Рисунок 2 - Общий вид аппаратуры с указанием места расположения маркировочной наклейки и места нанесения заводского номера
Аппаратура имеет метрологически значимое микропрограммное обеспечение (далее -МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «LiSurvey». Для постобработки записанных данных на персональном компьютере используется ПО «Spectra Geospatial Survey Office»
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | МПО | LiSurvey | Spectra Geospatial Survey Office |
| Номер версии (идентификационный номер ПО) | не ниже V1.4.0.23 (14023) | не ниже 2.8.2.220714 | не ниже 5.50 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм: - «Статика»: - в плане - по высоте - «Кинематика в реальном времени (RTK)»: - в плане - по высоте | ±2-(2,5+0,5-10-6<D) ±2-(5+0,5-10-6-D) ±2-(8,0+1,0-10-6-D) ±2^(15,0+1,0^10’6<D) |
| Примечание D - измеряемое расстояние, мм. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество спутниковых каналов | 1198 |
| Напряжение питания постоянного тока, В | от 6 до 28 |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более | 123x123x70 |
| Масса, кг, не более | 0,850 |
| У словия эксплуатации - температура окружающего воздуха, °С | от -35 до +65 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая | GreenValley LiBase RTK | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Антенна УКВ | - | 1 шт. |
| Соединительная втулка для ГНСС антенны | - | 1 шт. |
| Аккумулятор литий-ионный | - | 2 шт. |
| Кабель LEMO - DB9 | - | 1 шт. |
| Кабель LEMO - USB | - | 1 шт. |
| В ешка-удлинитель | - | 1 шт. |
| Кабель питания для подключения к внешнему аккумулятору | - | 1 шт. |
| Металлическая фиксирующая пластина | - | 1 шт. |
| Контроллер | LP1 | 1 шт. |
| Кронштейн для крепления контроллера | - | 1 шт. |
| Зарядное устройство для контроллера | - | 2 шт. |
| Адаптер для зарядного устройства | - | 1 шт. |
| Кабель USB для контроллера | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
- разделе 2 «Подключение приемника и настройка режима» «Аппаратура геодезическая спутниковая GreenValley LiBase RTK. Руководство по эксплуатации»;
- разделе 3 «Новый проект» «Аппаратура геодезическая спутниковая GreenValley LiBase RTK. Руководство по эксплуатации»;
- разделе 4 «Функциональное использование» «Аппаратура геодезическая спутниковая GreenValley LiBase RTK. Руководство по эксплуатации».
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Пункт 8.5.3 Постановления Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
«Стандарт предприятия. Аппаратура геодезическая спутниковая GreenValley LiBase RTK», Beijing GreenValley Technology Co., Ltd, Китай.
| Зарегистрировано поверок | 10 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
