| Номер в госреестре | 89968-23 |
| Наименование СИ | Устройства синхронизации системного времени |
| Обозначение типа СИ | УССВ-2 |
| Изготовитель | Акционерное общество "Промышленно-инновационная компания "ПРОГРЕСС" (АО "ПИК "ПРОГРЕСС"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 11.09.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства синхронизации системного времени УССВ-2 (далее - устройства) предназначены для синхронизации системного времени по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS/GALILEO и передачи этих данных через последовательные интерфейсы RS-485, RS-232 и USB в автоматизированные информационноизмерительные системы (АИИС), ЭВМ, для установки или корректировки текущих значений времени и даты в формате сообщений RMC, GGA, ZDA.
Принцип действия устройств основан на приеме информации со спутников ГНСС, обработке данных, преобразовании и формировании выходных данных по протоколу NMEA 0183.
Устройства на специальном выходе формируют собственную шкалу времени (далее -ШВ) - последовательность секундных импульсов на выходе 1 Гц (1PPS), синхронизированных со шкалой времени UTC(SU). Устройства являются функционально и конструктивно законченными изделиями, выполненным в виде моноблока. На передней панели устройств расположены интерфейсные разъемы и индикатор режимов работы устройства. Сетевой кабель и антенный разъем расположены на задней панели.
Устройства выпускаются в модификациях УССВ-2, УССВ-2.01, УССВ-2.02, УССВ-2.24, УССВ-2.01.24, УССВ-2.02.24, отличающихся типом антенны и напряжением питания.
Таблица 1 - Отличительные особенности модификаций устройств
| Модификация | Обозначение | Тип и параметры антенны |
| УССВ-2 | СШМК.468213.001 | Магнитная антенна с кабелем 5 м |
| УССВ-2.01 | СШМК.468213.001-01 | Магнитная антенна с кабелем 5 м и удлинительным кабелем до 25 м |
| УССВ-2.02 | СШМК.468213.001-02 | Мачтовая антенна с кабелем от 40 до 100 м |
| УССВ-2.24 | СШМК.468213.001-03 | Магнитная антенна с кабелем 5 м |
| УССВ-2.01.24 | СШМК.468213.001-03 | Магнитная антенна с кабелем 5 м и удлинительным кабелем до 25 м |
| УССВ-2.02.24 | СШМК.468213.001-03 | Мачтовая антенна с кабелем от 40 до 100 м |
Устройства предназначены для синхронизации:
- электронных вычислительных машин (ЭВМ) или серверов с операционной системой Windows;
- устройств сбора и передачи данных;
- других устройств, использующих для синхронизации и корректировки текущих значений времени и даты данные в формате пакета GPRMC протокола NMEA0183 или последовательность импульсов 1 Гц (1PPS), синхронизированных с ШВ UTC(SU).
Основные функции устройств:
- прием эталонных сигналов даты и времени от ГНСС ГЛОНАСС / GPS;
- формирование ШВ - последовательность секундных импульсов на выходе 1 Гц (1PPS), синхронизированных со ШВ UTC(SU);
- индикация поиска, правильного приёма и ошибки в приеме сигналов времени;
- вывод информации о времени и дате по интерфейсам RS-232, RS-485, USB.
ШВ сигнала 1 Гц (1PPS) синхронизирована ШВ UTC(SU) с помощью ГНСС ГЛОНАСС и GPS.
Частотный диапазон принимаемых сигналов ГНСС:
- ГНСС ГЛОНАСС - 1598,0625 - 1605,357 МГц;
- ГНСС GPS - 1575,42 МГц.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

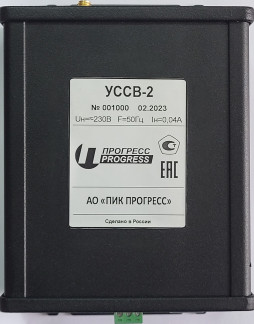

Общий вид устройств с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -гарантийная пломба с индикацией вскрытия (далее - пломбирование).

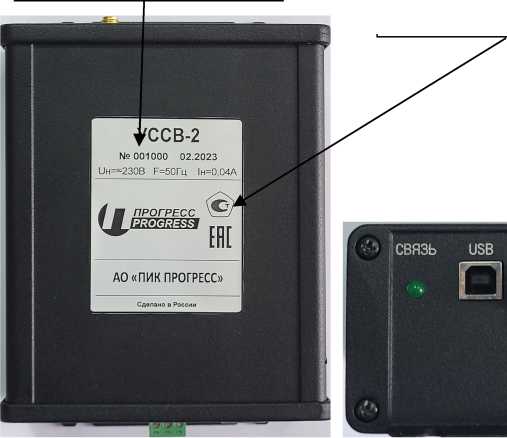

Место нанесения заводского номера
Рисунок 1 - Общий вид устройств с указанием места нанесения знака утверждения типа, места нанесения заводского номера и места пломбирования
Место нанесения знака утверждения типа
Место пломбирования
Программное обеспечение (далее - ПО) устройств состоит из встроенного и внешнего ПО.
Конструкция устройств исключает возможность несанкционированного влияния на ПО и измерительную информацию. Встроенное ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер (без нарушения пломбы, расположение которой приведено на рисунке 1). Встроенное ПО состоит из метрологически значимой и метрологически незначимой части.
Настройка устройства, интерфейс для просмотра текущих данных, получаемых и обрабатываемых устройством осуществляется с внешнего ПО (не входит в комплект поставки). Внешнее ПО является метрологически не значимым.
Метрологические характеристики устройств нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО устройств приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | geos5 |
| Номер версии (идентификационный номер ПО) | 5.Х* |
| Цифровой идентификатор ПО | - |
| Примечание - * - первая цифра номера версии (идентификационного номера ПО) отвечает за метрологически значимую часть встроенного ПО. Оставшаяся часть номера версии представляет собой комбинацию из трех цифр и отвечает метрологически не значимую часть встроенного ПО. | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемых смещений формируемой шкалы времени относительно национальной шкалы времени UTC (SU) в режиме синхронизации по источнику точного времени ГНСС с использованием PPS-сигнала, мкс | ±1 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - для модификаций УССВ-2, УССВ-2.01, УССВ-2.02 - для модификаций УССВ-2.24, УССВ-2.01.24, УССВ-2.02.24 - напряжение переменного тока, В - частота переменного тока, Гц | от 120 до 370 от 18 до 36 от 85 до 264 от 47 до 63 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 58,6x151,0x108,0 |
| Масса, кг, не более | 0,5 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более | от -10 до +55 90 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP 51 |
| Средняя наработка на отказ, ч | 110000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство синхронизации системного времени УССВ-2 | в соответствии с таблицей 1 | 1 шт. |
| Руководство по эксплуатации | СШМК.468213.001 РЭ | 1 экз. |
| Интерфейсный кабель | RS-232 | 1 шт. |
| Интерфейсный кабель | USB A-B | 1 шт. |
| Кабель питания | - | 1 шт. |
| Антенна GPS/ГЛОНАСС | - | 1 шт. |
| Розетка порта RS-485 | - | 1 шт. |
| Удлинительный кабель | - | 1 шт.* |
| Антенный кабель | - | 1 шт.* |
| Модуль грозозащиты | - | 1 шт.* |
| * - Поставляется в соответствии с заказом. | ||
приведены в разделе 1 «Описание и работа» руководства по эксплуатации СШМК.468213.001 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
СШМК.468213.001ТУ «Устройства синхронизации системного времени УССВ-2. Технические условия».
| Зарегистрировано поверок | 15 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
