| Номер в госреестре | 89969-23 |
| Наименование СИ | Датчики температуры и относительной влажности воздуха |
| Обозначение типа СИ | ДТВЦ-4 |
| Изготовитель | Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 11.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры и относительной влажности воздуха ДТВЦ-4 (далее по тексту -Датчики ДТВЦ-4) предназначены для измерений температуры и относительной влажности воздуха.
Конструктивно датчики состоят из корпуса, с размещенными внутри чувствительными элементами температуры и относительной влажности воздуха, печатной платы, которая содержит микроконтроллер, модуль питания и модуль связи. В нижней части корпуса расположен разъем для подключения кабеля питания и связи. В верхней части корпуса установлен тефлоновый пористый фильтр.
Принцип действия датчиков ДТВЦ-4 основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности и температурной зависимости электрического сопротивления платины от температуры.

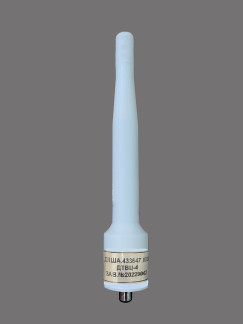

Общий вид датчиков ДТВЦ-4 представлен на рисунке 1.
Нанесение знака поверки на датчики ДТВЦ-4 не предусмотрено. Заводской номер, состоящий из восьми арабских цифр наносится на корпус датчика ДТВЦ-4 в виде наклейки. Место нанесения заводского номера представлено на рисунке 1.
Пломбирование корпуса датчика ДТВЦ-4 не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков ДТВЦ-4 с указанием места нанесения заводского номера
Датчики ДТВЦ-4 имеют встроенное программное обеспечение. Встроенное программное обеспечение «softRHT.hex» обеспечивает прием, обработку, анализ сигналов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | softRHT.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.101.303 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендациями Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры воздуха, °С | от -70 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С - в диапазоне от - 70 °С до - 30 °С включ.; - в диапазоне св. - 30 °С до +60 °С | ±0,4 ±0,2 |
продолжение таблицы 2
| Наименование характеристики | Значение |
| Диапазон измерений относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - в диапазоне от 0 до 90 % включ.; - в диапазоне св. 90 % до 100 %; | ±3 ±4 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: -напряжение постоянного тока, В | от 5 до 24 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Интерфейсы связи | RS-485 |
| Габаритные размеры, мм, не более: -длина -ширина -высота | 300 45 30 |
| Масса, кг, не более | 0,15 |
| Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % | от -70 до +60 от 0 до 100 |
| Средняя наработка до отказа, ч, не менее | 20000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации и формуляра типографским методом
Таблица 4 - Комплектность датчиков ДТВЦ-4
| Наименование | Обозначение | Кол-во |
| Датчик температуры и относительной влажности воздуха | ДТВЦ-4 | 1 шт. |
| Руководство по эксплуатации | ДПША 433647.003РЭ | 1 экз. |
| Формуляр | ДПША 433647.003ФО | 1 экз. |
приведены в РЭ «Датчики температуры и относительной влажности воздуха ДТВЦ-4», раздел «Описание и работа»
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г № 3253;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г. № 2885;
ДПША 433647.003ТУ. Датчики температуры и относительной влажности воздуха ДТВЦ-4. Технические условия.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
