| Номер в госреестре | 89973-23 |
| Наименование СИ | Микрометры специальные |
| Обозначение типа СИ | МКН |
| Изготовитель | Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 12.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры специальные МКН (далее - микрометры) предназначены для измерений наружных диаметров труб магистральных и технологических нефтепроводов и газопроводов.
Принцип действия микрометров основан на преобразовании вращательного движения микрометрического винта в поступательное движение измерительного наконечника. Перемещение пропорционально углу поворота винта вокруг оси. За один оборот винт перемещается на 0,5 мм. Отсчет показаний производится по шкалам, нанесенным на стебле микровинта и барабане.
Микрометры представляют собой скобу, в которой слева установлена пятка, имеющая возможность передвигаться относительно корпуса скобы и закрепляться в требуемом положении с помощью гайки, а справа - микрометрическая головка, включающая в себя микрометрический винт, стебель, барабан, трещотку, обеспечивающую постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта в требуемом положении служит стопорная гайка. Микрометр имеет передвижной упор, расположенный на скобе, который устанавливается по шкале на диаметр проверяемой трубы и закрепляется в требуемом положении с помощью гайки. Для того чтобы скоба не нагревалась от рук в процессе измерения, на ней установлены теплоизолирующие накладки. Измерительные поверхности микрометров оснащены твердым сплавом.
Для установки на нижний предел диапазона измерений микрометры снабжены установочной мерой со сферическими поверхностями.
Микрометры выпускаются в следующих модификациях: МКН 550; МКН 650; МКН 750; МКН 850; МКН 950; МКН 1050; МКН 1150; МКН 1250, которые отличающихся друг от друга диапазонами измерений, пределами допускаемой абсолютной погрешности, габаритными размерами и массой.
Микрометры выпускаются под товарным знаком И4.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на платик (металлическую пластину), расположенный на скобе микрометров, лазерной гравировкой.
Общий вид микрометров приведен на рисунках 1 и 2. Цвет покрытия микрометров определяется при заказе.
Общий вид платика с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 3.
Нанесение знака поверки на микрометры не предусмотрено.
Место расположения платика с маркировкой

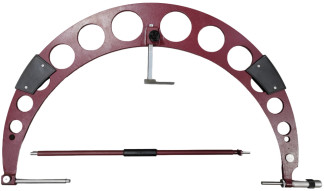

Рисунок 1- Общий вид микрометров МКН 550; МКН 650; МКН 750; МКН 850; МКН 950; МКН 1050
Место расположения платика с маркировкой

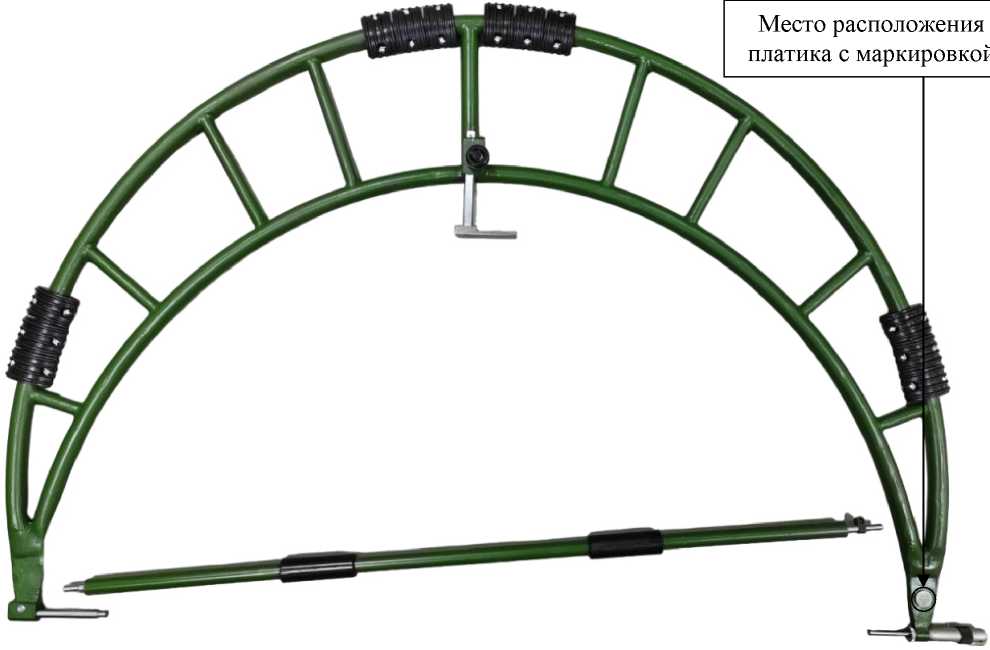

Р и с у н о к 2 - Общий вид микрометров МКН 1150; МКН 1250
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид платика с указанием мест нанесения заводского номера и знака утверждения типа
Т а б л и ц а 1 - Диапазон измерений, цена деления и измерительное перемещение микрометрического винта микрометров
| Модификация | Диапазон измерений, мм | Цена деления, мм | Измерительное перемещение микрометрического винта, мм |
| МКН 550 | от 450 до 550 | 0,01 | 50 |
| МКН 650 | от 550 до 650 | 0,01 | 50 |
| МКН 750 | от 650 до 750 | 0,01 | 50 |
| МКН 850 | от 750 до 850 | 0,01 | 50 |
| МКН 950 | от 850 до 950 | 0,01 | 50 |
| МКН 1050 | от 950 до 1050 | 0,01 | 50 |
| МКН 1150 | от 1050 до 1150 | 0,01 | 50 |
| МКН 1250 | от 1150 до 1250 | 0,01 | 50 |
Т а б л и ц а 2 - Пределы допускаемой абсолютной погрешности, допускаемое изменение показаний от изгиба скобы при усилии 10 Н, измерительное усилие и колебание измерительного усилия микрометров
| Модификация | Пределы допускаемой абсолютной погрешности, мкм | Допускаемое изменение показаний от изгиба скобы при усилии 10 Н, мкм | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более |
| МКН 550 | ± 9,0 | 12,0 | от 5 до 10 | 2,0 |
| МКН 650 | ± 11,0 | 14,0 | от 5 до 10 | 2,0 |
| МКН 750 | ± 16,0 | 16,0 | от 5 до 10 | 2,0 |
| МКН 850 | ± 16,0 | 18,0 | от 5 до 10 | 2,0 |
| МКН 950 | ± 18,0 | 20,0 | от 5 до 10 | 2,0 |
| МКН 1050 | ± 20,0 | 22,0 | от 5 до 10 | 2,0 |
| МКН 1150 | ± 20,0 | 23,0 | от 5 до 10 | 2,0 |
| МКН 1250 | ± 20,0 | 25,0 | от 5 до 10 | 2,0 |
| Примечание - Пределы допускаемой абсолютной погрешности нормированы при измерительном усилии, приведенном в настоящей таблице, и температуре окружающего воздуха (20 ± 2) °С. | ||||
Таблица 3 - Допуск плоскостности измерительных поверхностей и допуск
| параллельности измерительных поверхностей микрометров | ||
| Модификация | Допуск плоскостности измерительных поверхностей, мкм | Допуск параллельности плоских измерительных поверхностей, мкм |
| МКН 550 | 1,0 | 11 |
| МКН 650 | 1,0 | 13 |
| МКН 750 | 1,0 | 15 |
| МКН 850 | 1,0 | 17 |
| МКН 950 | 1,0 | 18 |
| МКН 1050 | 1,0 | 20 |
| МКН 1150 | 1,0 | 21 |
| МКН 1250 | 1,0 | 22 |
Таблица 4 - Допускаемое отклонение длины установочной меры от номинального размера
| Модификация | Номинальный размер установочной меры, мм | Допускаемое отклонение длины установочных мер от номинального размера, мкм |
| МКН 550 | 500 | ± 3,5 |
| МКН 650 | 600 | ± 4,5 |
| МКН 750 | 700 | ± 5,0 |
| МКН 850 | 800 | ± 5,0 |
| МКН 950 | 900 | ± 5,5 |
| МКН 1050 | 1000 | ± 6,0 |
| МКН 1150 | 1100 | ± 6,0 |
| МКН 1250 | 1200 | ± 6,0 |
| Примечание - Допускаемое отклонение длины установочной меры от номинального размера нормировано при температуре окружающего воздуха (20 ± 2) °С. | ||
Таблица 5- Основные технические характеристики
| Наименование характеристики | Значение |
| Перекос плоской измерительной поверхности микрометрического винта при зажатии стопора, мкм, не более | 2 |
| Диаметр гладкой части микрометрического винта, мм | (8-0,015) |
| Расстояние от торца конической части барабана до ближайшего края штриха, мм, не более | 0,15 |
| Длина деления шкалы барабана, мм, не менее | 0,8 |
| Ширина штрихов шкал барабана, стебля и продольного штриха на стебле, мм | от 0,1 до 0,2 |
| Разность в ширине штриха барабана и продольного штриха на стебле, мм, не более | 0,03 |
| Расстояние от поверхности стебля до измерительной кромки барабана у продольного штриха стебля, мм, не более | 0,45 |
| Угол, образующий коническую часть барабана, на которую наносится шкала, °, не более | 20 |
| Длина деления шкалы упора, мм | (5 ± 0,2) |
| Ширина штрихов шкалы упора, мм | от 0,3 до 0,5 |
Продолжение таблицы 5
| Наименование характеристики | Значение |
| Параметр шероховатости измерительных поверхностей Ra по ГОСТ 2789-73, мкм, не более: - микрометров - установочных мер | 0,20 0,08 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная окружающего влажность воздуха, %, не более | от -20 до +35 80 |
| Средний срок службы, лет, не менее | 6 |
Таблица 6 - Г абаритные размеры, вылет скобы и масса микрометров
| Модификация | Г абаритные размеры, мм, не более | Вылет скобы, мм, не менее | Масса, кг, не более | ||
| высота | длина | ширина | |||
| МКН 550 | 435 | 775 | 57 | 291 | 5,5 |
| МКН 650 | 515 | 875 | 57 | 341 | 6,0 |
| МКН 750 | 570 | 985 | 57 | 391 | 7,5 |
| МКН 850 | 605 | 1035 | 57 | 441 | 9,5 |
| МКН 950 | 680 | 1145 | 57 | 491 | 11,0 |
| МКН 1050 | 705 | 1235 | 57 | 541 | 13,0 |
| МКН 1150 | 845 | 1345 | 75 | 591 | 14,0 |
| МКН 1250 | 910 | 1445 | 75 | 641 | 15,0 |
наносится на платик (металлическую пластину), расположенный на скобе микрометров, лазерной гравировкой и на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Микрометр специальный | МКН | 1 шт. |
| Мера установочная | _ | 1 шт. |
| Гильза соединительная* | _ | 2 шт. |
| Ключ | _ | 1 шт. |
| Футляр | _ | 1 шт. |
| Руководство по эксплуатации | МКН.000 РЭ | 1 экз. |
| * Гильзы соединительные поставляются в сборе с установочными мерами | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственную поверочную схему для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изм. приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
ТУ 26.51.33-013-43173171-2022 «Микрометры специальные МКН. Технические условия».
