Источники питания постоянного тока АКИП-1161 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока и их регулировки.
Источники питания постоянного тока АКИП-1161 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока и их регулировки.
| Номер в госреестре | 89981-23 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | АКИП-1161 |
| Изготовитель | "SIGLENT TECHNOLOGIES CO., LTD", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 12.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока АКИП-1161 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока и их регулировки.
Принцип действия источников основан на использовании сетевого понижающего трансформатора и последующем выпрямлении напряжения сети входным мостовым выпрямителем с последующей стабилизацией выходного напряжения, независимо от колебаний сетевого напряжения и нагрузки. Стабилизированное выходное напряжение линейного источника питания всегда меньше нестабилизированного сетевого напряжения, т.к. часть мощности рассеивается на регулирующем элементе.
Выпрямленное выходным выпрямителем напряжение через фильтр поступает на нагрузку и на схему сравнения тока и напряжения с заданными значениями, которые устанавливаются регуляторами настройки выходных тока и напряжения.
Источники исполняются в двух модификациях: АКИП-1161/1, АКИП-1161/2. Модификации различаются значениями максимальной выходной мощности и диапазонами установки выходных параметров - напряжения и силы тока.
Конструктивно источники выполнены в металлических корпусах настольного исполнения.
На лицевой панели источников расположены цветной жидкокристаллический дисплей, органы управления, выходные разъемы для подключения измерительных проводов, кнопка включения питания.
На задней панели источников расположены разъем для подключения сетевого шнура питания с держателем предохранителя, переключатель номинала входного сетевого напряжения питания, разъемы интерфейсов LAN и USB, серийный номер.
Общий вид источников и место нанесения знака утверждения типа представлены на рисунке 1.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка, наносимая на стык корпуса. Пломба, в виде наклейки, может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.
Заводской (серийный) номер источников состоит из буквенно-цифрового обозначения и наносится на обратную сторону корпуса при помощи наклейки. Место нанесения заводского (серийного) номера представлено на рисунке 2.

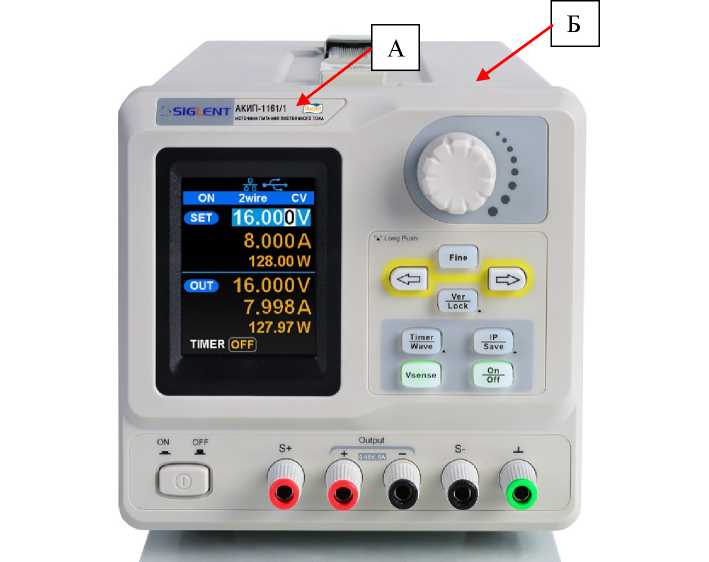

Рисунок 1 - Общий вид источников, места нанесения знака утверждения типа (А) и знака поверки (Б)

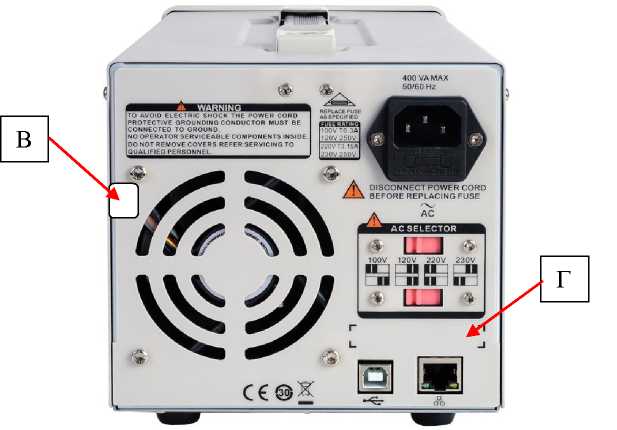

Рисунок 2 - Схема опломбирования от несанкционированного доступа (В) и места нанесения серийного номера (Г)
Программное обеспечение источников встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения источников представлены в таблице 1.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.1.1 .xxxx |
|
Примечание: номер версии ПО определяется по первым трем цифрам, разделенным точкой; вместо символов x допускаются любые буквенно-цифровые обозначения. |
|
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон установки и измерения напряжения постоянного тока, В - АКИП-1161/1 - АКИП-1161/2 |
от 0 до 16 от 0 до 30 |
|
Диапазон установки и измерения силы постоянного тока, А - АКИП-1161/1 - АКИП-1161/2 |
от 0 до 8 от 0 до 5 |
|
Пределы допускаемой абсолютной погрешности установки и измерения напряжения постоянного тока, В |
±(0,0003-ивых+0,01) |
|
Пределы допускаемой абсолютной погрешности установки и измерения силы постоянного тока, А |
±(0,003-1вых+0,01) |
|
Нестабильность выходного напряжения, В, не более - при изменении напряжения питания на ±10 % от номинального значения - при изменении тока нагрузки от 1макс до 0 |
0,0001/Лвых+0,002 0,0001/Лвых+0,002 |
|
Нестабильность выходного тока, А, не более - при изменении напряжения питания на ±10 % от номинального значения - при изменении напряжения на нагрузке от Шакс до 0,1 Шакс |
0,002-1вых+0,003 0,002-1вых+0,003 |
|
Пульсации выходного напряжения в диапазоне частот от 20 Гц до 20 МГц, мВ, не более - среднеквадратическое значение - значение от пика до пика |
0,35 3 |
|
Пульсации выходного тока, мАскз, не более |
2 |
|
Пределы допускаемой дополнительной температурной1) абсолютной погрешности установки напряжения постоянного тока, В/°С |
±(0,0001-ивых+3 мВ) |
|
Пределы допускаемой дополнительной температурной1) абсолютной погрешности установки силы постоянного тока, А/°С |
±(0,0001-1вых+3мА) |
|
Примечания ивых - установленное/измеренное значение напряжения постоянного тока 1вых — установленное/измеренное значение силы постоянного тока 1) - в рабочих условиях применения при отклонении от диапазона температур нормальных условий измерения. |
|
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная выходная мощность, Вт - АКИП-1161/1 - АКИП-1161/2 |
128 150 |
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +28 80 от 84,0 до 106,7 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +30 °С), %, не более - атмосферное давление, кПа |
от 0 до +40 80 от 84,0 до 106,7 |
|
Напряжение питающей сети, В (переключаемое) |
100/120/220/230 |
|
Номинальные значения частоты питающей сети, Г ц |
50/60 |
|
Масса, кг, не более |
5,5 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
155x145x280 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность источников
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока |
АКИП-1161 |
1 шт. |
|
Измерительные провода «под зажим» - «крокодил» |
- |
1 комп. |
|
Измерительные провода «банан 4мм» - «крокодил» |
- |
1 комп. |
|
Сетевой кабель питания |
- |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
приведены в разделе п. 6 «Порядок работы» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Стандарт предприятия на источники питания постоянного тока АКИП-1161.
