| Номер в госреестре | 89982-23 |
| Наименование СИ | Дефектоскопы лазерно-ультразвуковые |
| Обозначение типа СИ | УДЛ-2М |
| Изготовитель | Учреждение науки "Инженерно-конструкторский центр сопровождения эксплуатации космической техники" (Учреждение науки ИКЦ СЭКТ), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 12.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы лазерно-ультразвуковые УДЛ-2М (далее по тексту - дефектоскопы) предназначены для измерений толщины и/или глубины залегания дефектов, временных интервалов и отношения амплитуд сигналов, отраженных от дефектов или границы раздела сред, и скорости распространения продольных ультразвуковых волн.
Принцип действия дефектоскопов основан на лазерном термооптическом возбуждении ультразвуковых импульсов продольных акустических волн в специальном широкополосном оптико-акустическом преобразователе и измерении скорости распространения этих импульсов в исследуемом образце. Для измерений скорости распространения УЗВ используется время-пролетный метод измерений - по известной толщине образца или базы преобразователя и измеряемой разности времен прихода на пьезоприемник преобразователя зондирующего ультразвукового импульса и сигнала, отраженного от тыльной поверхности образца, рассчитывается скорость продольных ультразвуковых волн в образце.
Конструктивно дефектоскопы состоят из:
- оптоэлектронного блока, в состав которого входит импульсный лазер с пассивным затвором и фотоприемником, предназначенный для термооптического возбуждения широкополосных ультразвуковых сигналов и аналого-цифровой преобразователь; информационно-измерительный комплекс для организации автоматизированного сбора, математической обработки сигналов и отображения результатов измерений на дисплее дефектоскопа;
- широкополосного оптико-акустического преобразователя, предназначенного для ультразвукового облучения контролируемого образца и пьезоэлектрической регистрации рассеянных акустических сигналов в широкой полосе частот;
- оптоволоконного кабеля для передачи лазерного излучения в широкополосный оптико-акустический преобразователь.
Дефектоскопы выпускаются в модификациях УДЛ-2М и УДЛ-2М.01, отличающихся исполнением корпуса.
Дефектоскопы используются совместно с широкополосными оптико-акустическими преобразователями производства Учреждения науки ИКЦ СЭКТ.
Дефектоскопы имеют информационную табличку, на которой нанесено методом печати наименование средства измерений и его заводской номер (числовой).
Общий вид, схема пломбировки от несанкционированного доступа и место нанесения заводского номера дефектоскопов приведены на рисунке 1.
Нанесение знака поверки на дефектоскопы не предусмотрено.

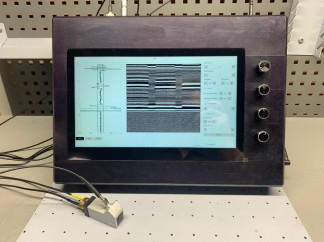

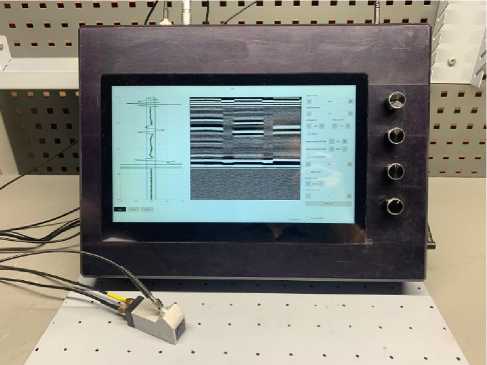

а) модификация УДЛ-2М
б) модификация УДЛ-2М.01

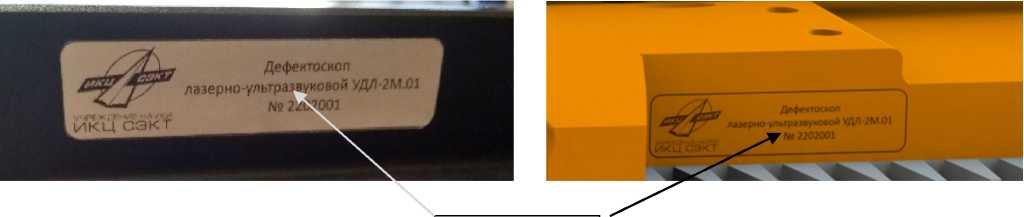

Место нанесения заводского номера
в) модификация УДЛ-2М
д) модификация УДЛ-2М
г) модификация УДЛ-2М.01
е) модификация УДЛ-2М.01

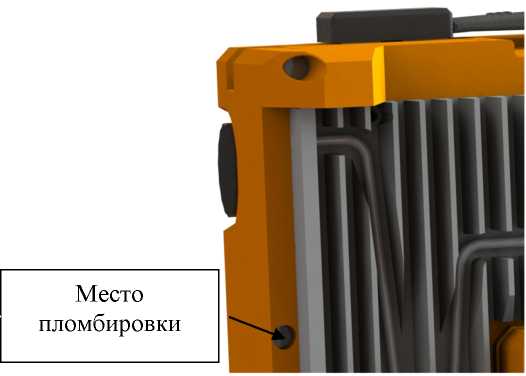

Рисунок 1 - Общий вид дефектоскопов лазерно-ультразвуковых модификаций УДЛ-2М (а) и УДЛ-2М.01 (б), места нанесения заводских номеров (в, г), схемы пломбировки от несанкционированного доступа (д, е)
Метрологически значимое программное обеспечение (далее - ПО) «Программное обеспечение дефектоскопа лазерно-ультразвукового компактного УНКМ.00084» выполняет функции управления дефектоскопом, обработки результатов измерений, создания и сохранения файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Программное обеспечение дефектоскопа лазерно-ультразвукового компактного УНКМ.00084 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости распространения продольных ультразвуковых волн, м/с | от 2000 до 7000 |
| Пределы допускаемой относительной погрешности измерений скорости распространения продольных ультразвуковых волн, % | ±1 |
| Диапазон измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ | от 0 до 28 |
| Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ | ±2 |
| Диапазон измерений временных интервалов, мкс | от 0,02 до 35 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, нс | ±15 |
| Диапазон измерений толщины и/или глубины залегания дефектов (по стали), мм | от 0,2 до 90 |
| Пределы допускаемой абсолютной погрешности измерений толщины и/или глубины залегания дефектов (по стали), мм: - в диапазоне от 0,2 до 10 мм включ. - в диапазоне св. 10 до 40 мм включ. - в диапазоне св. 40 до 90 мм | ±0,05 ±0,09 ±0,20 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение для модификации | |
| УДЛ-2М | УДЛ-2М.01 | |
| Диапазон устанавливаемых (отображаемых) значений скорости ультразвуковых волн, м/с | от 100 до 99000 | |
| Частота повторения зондирующих импульсов, кГ ц | 1,0±0,2 | |
| Габаритные размеры (с накладками), мм, не более: - длина - ширина - высота | 400 300 150 | 350 250 150 |
| Масса, кг, не более | 7 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +31 °С, %, не более | от + 15 до + 35 80 | |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность дефектоскопа
| Наименование | Обозначение | Количество |
| Дефектоскоп лазерно-ультразвуковой | УДЛ-2М/ УДЛ-2М.01 | 1 шт. |
| Оптоволоконный кабель | _ | от 1 шт. 1) |
| Широкополосный оптико-акустический преобразователь | _ | от 1 шт. 2) |
| Транспортировочный кейс | _ | 1 шт. |
| Руководство по эксплуатации | УНКМ.412231.009РЭ | 1 экз. |
| Паспорт | УНКМ.412231.009ПС | 1 экз. |
| 1) Количество и длина оптоволоконных кабелей определяются требованием заказчика 2) Количество и тип широкополосных оптико-акустических преобразователей определяются требованием заказчика | ||
приведены в документе «Дефектоскопы лазерно-ультразвуковые УДЛ-2М. Руководство по эксплуатации», в разделе «2. Использование по назначению».
условия.
Дефектоскопы лазерно-ультразвуковые УДЛ-2М. Технические
УНКМ.412231.009ТУ.
