| Номер в госреестре | 89983-23 |
| Наименование СИ | Анализаторы устройств беспроводной связи |
| Обозначение типа СИ | МТ8852B |
| Изготовитель | "Anritsu Corporation", Япония |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы устройств беспроводной связи МТ8852В (далее - анализаторы) предназначены для тестирования устройств Bluetooth*.
Принцип действия анализаторов заключается в формировании сигналов для их передачи на устройства Bluetooth*, и приеме сигналов от устройств Bluetooth* с измерением и анализом их параметров. Соответственно, анализаторы имеют в своем составе высокочастотные передающую (генераторы сигналов) и приемную (анализаторы сигналов) части, а также опорный генератор синхронизации и управляющий контроллер. Синхронизация анализаторов осуществляется от внутреннего опорного генератора или от внешнего сигнала.
Анализаторы имеют встроенные системы тестирования аудиосигналов и ускоренной передачи данных.
Управление работой анализаторов осуществляется с лицевой панели или дистанционно по интерфейсам GPIB (IEEE488.2) и RS232.
Конструктивно анализаторы выполнены в виде настольного моноблока в ударопрочном пластмассовом корпусе. Обозначение модели наносится на лицевую панель методом шелкографии (рисунок 1). Также обозначение модели анализатора и его уникальный заводской номер в 10-ти-значном цифро-буквенном формате наносится на самоклеящейся этикетке, помещенной на задней панели, однозначно идентифицирующим каждый экземпляр анализаторов. Фрагмент задней панели с указанием места размещения этикетки показан на рисунке 3.
На задней панели находится место пломбирования от несанкционированного доступа и места нанесения знака утверждения типа и знака поверки (рисунок 2). Пломбирование прибора, знаки утверждения типа и поверки наносятся в виде самоклеящихся этикеток.
*Bluetooth - открытый протокол для беспроводной связи на малых расстояниях и передачи данных между стационарными или мобильными устройствами на расстоянии до 10 метров. Он работает в нелицензируемом диапазоне частот ISM на частоте 2,4 ГГц. Стандарт Bluetooth определяется открытой спецификацией.

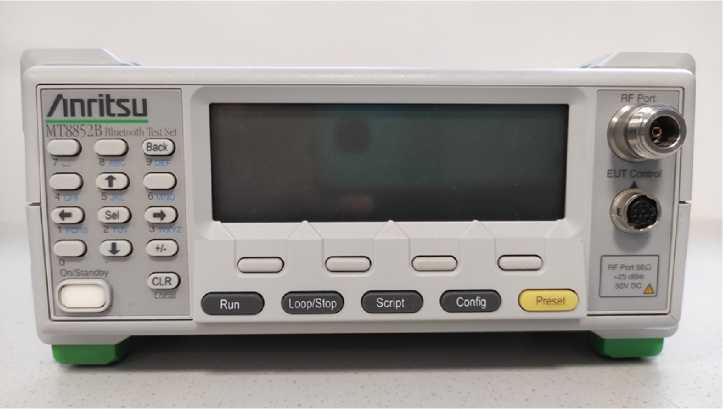

Рисунок 1 - Общий вид анализаторов, передняя панель
место пломбирования (стикер-наклейка)
место нанесения знака утверждения типа
место нанесения знака поверки

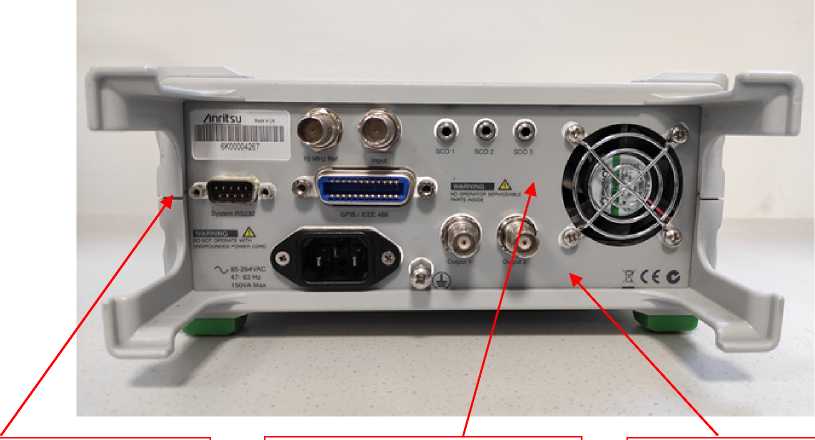

Рисунок 2 - Общий вид анализаторов, задняя панель

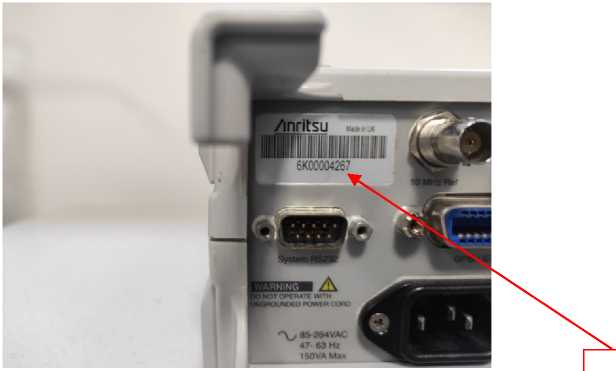

Рисунок 3 - Фрагмент задней панели анализатора с этикеткой
заводской номер
Анализаторы имеют встроенное программное обеспечение, которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.
Анализаторы могут работать под управлением внешнего персонального компьютера (ПК) с установленным программным обеспечением (ПО), которое через контроллер позволяет выполнять управление анализаторами аналогично управлению с передней панели.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | MT8852B Firmware |
| Номер версии (идентификационный номер) | не ниже 5.00.026 |
Метрологические и основные технические характеристики анализаторов представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| ОПОРНЫЙ ГЕНЕРАТОР | |
| Частота, МГ ц | 10 |
Продолжение таблицы 2
| 1 | 2 |
| Относительный годовой дрейф частоты (первый год), не более | ±1,0-10’6 |
| Относительный годовой дрейф частоты (со второго года), не более | ±2,5-10’7 |
| ПЕРЕДАТЧИК (ГЕНЕРАТОР СИГНАЛОВ) | |
| Диапазон частот, МГ ц | от 2400 до 2500 |
| Разрешение по частоте, кГ ц | 1,0 |
| Диапазон установки уровня мощности, дБм* | от -90 до 0 |
| Разрешение по уровню мощности, дБ | 0,1 |
| Выходное сопротивление, Ом | 50 |
| Пределы допускаемой относительной погрешности установки уровня мощности при температуре от +15 до +25 °C, дБ: от -80 до 0 дБм от -90 до 80,1 дБм | ±1,0 не нормируется |
| *Примечание: Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт. | |
| ПРИЕМНИК (АНАЛИЗАТОР СИГНАЛОВ) | |
| Диапазон частот, МГ ц | от 2400 до 2500 |
| Разрешение по частоте, кГ ц | 1,0 |
| Диапазон измерения, дБм | от -55 до +22 |
| Разрешение по уровню мощности, дБ | 0,1 |
| Входное сопротивление, Ом | 50 |
| Пределы допускаемой относительной погрешности измерения уровня мощности при температуре от +15 до +25 °C, дБ: от -55 дБм включительно до +20 дБм включительно от +20 дБм до +22 дБм включительно | ±1,0 ±1,5 |
Таблица 3 - Основные технические характеристики
| Напряжение сети питания частотой 50 Гц, В | от 200 до 240 |
| Потребляемая мощность, В^А, не более | 150 |
| Габаритные размеры, мм, не более ширина х высота х глубина | 217х88х380 |
| Масса, кг, не более | 3,800 |
| Условия применения температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель корпуса анализатора в виде самоклеящейся этикетки.
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество, шт./экз. |
| 1 | 2 | 3 |
| Анализатор устройств беспроводной связи | МТ8852Б | 1 |
| Шнур для интерфейса управления HCI USB | J1783A | 1 |
| Шнур для интерфейса управления HCI RS232 | J1784A | 1 |
| Кабель RS 232 для установки обновлений встроенного ПО | J1785A | 1 |
| Шнур питания | - | 1 |
| Разъемы 3,5 мм (только для моделей с поддержкой измерений аудиосигнала) | J1786A | 3 |
| Компакт-диск со следующими документами и программами: - Руководство по эксплуатации MT8852B - Руководство по программированию MT8852B в удаленном режиме - ПО BlueSuite (стандартная версия) - Программа загрузки ОС MT8852B - ПО для измерения Bluetooth Low Energy | - | 1 |
| Опции и принадлежности: - Прикладное программное обеспечение BlueSuite Pro3 - Обновление BlueSuite Pro2 до Pro3 - Антенна 2,4 ГГц и переход - Мягкая сумка для переноски - Комплект для установки в стойку - Кабель GPIB, 0,5 м - Кабель GPIB, 1,0 м - Кабель GPIB, 2,0 м - Коаксиальный шнур, 1,0 м - Коаксиальный шнур, 2,0 м - Коаксиальный шнур, 0,5 м | MX885201B MX885201B-301 Z1992A B0748A B0749A J0006 J0007 J0008 J0127A J0127B J0127C | по заказу |
приведены в главе 5 руководства по эксплуатации M-W3968AE-7.0.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц».
