| Номер в госреестре | 89990-23 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | Sintecon С |
| Изготовитель | "BEIJING PURKINJE GENERAL INSTRUMENT СO., LTD.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 13.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры Sintecon C (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного светопропускания и оптической плотности твердых и жидких проб различного происхождения.
Принцип действия спектрофотометра основан на измерении отношения двух световых потоков - потока, прошедшего через исследуемый образец или отраженного от исследуемого образца, и потока, падающего на исследуемый образец или прошедшего через контрольный образец.
Спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптического модуля, включающего источник света, монохроматор, кюветное отделение с фотоприемником и модуля электроники.
Оптическая схема спектрофотометров - однолучевая или двухлучевая. Для разложения излучения в спектр используется компактный двойной монохроматор с дифракционными решетками, в качестве источника излучения используется ксеноновая лампа, а в качестве приемника - фотодиод.
Спектрофотометры выпускаются в следующих модификациях: C-1, С-1А, С-2, С-2А, С-2D, C-2DS, CD-3, CDA-4, CDA-5, которые отличаются метрологическими и техническими характеристиками.
Маркировочная табличка размещена на боковой или задней панели блока управления, в зависимости от модификации спектрофотометра. Серийный номер имеет цифровой формат (для модификаций C-1, С-1А, С-2, С-2А, C-2D, C-2DS, CD-3, CDA-4) или буквенно-цифровой формат (для модификации CDA-5), нанесен типографским методом на маркировочную табличку спектрофотометра.
Для спектрофотометров разработано специализированное программное обеспечение, устанавливаемое на персональный компьютер, предназначенное для управления работой спектрофотометра, отображения, обработки и архивирования полученных результатов измерений, при этом спектрофотометры модификации 1, 2 - оснащены жидкокристаллическим табло-дублером, отображающим только режим измерений и полученные результаты, спектрофотометры модификаций 3, 4, 5 - не оснащены дополнительным табло.
Общий вид спектрофотометров представлен на рисунке 1. Место нанесения маркировочной таблички с серийным номером спектрофотометра представлено на рисунке 2
а)
б)
г)

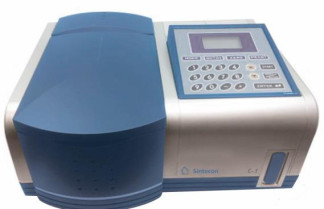

Рисунок 1 - Общий вид спектрофотометров Sintecon C модификаций: а) C-1, С-1А, б) С-2, С-2А, C-2D, C-2DS, в) CD-3 г) CDA-4, CDA-5
в)

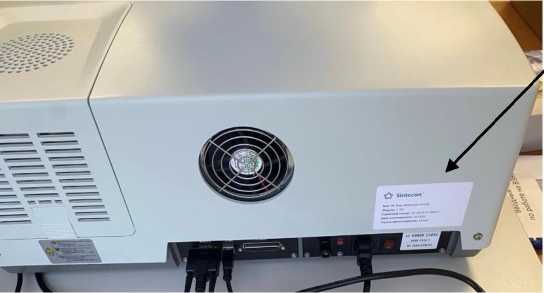

Место нанесения серийного номера и знака утверждения типа
Рисунок 2 - Место нанесения маркировочной таблички с серийным номером и знаком утверждения типа
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Спектрофотометры оснащены программным обеспечением UV-Win (далее - ПО). ПО осуществляет функции сбора, обработки, хранения и представления измерительной информации.
Идентификационные данные ПО приведены в таблице 1, номер версии ПО может быть выведен в окне программного обеспечения или на дисплей спектрофотометра при обращении к соответствующему подпункту меню ПО. ПО спектрофотометров установлено в процессе производства.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Спектрофотометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UV-Win |
| Номер версии (идентификационный номер) ПО, не ниже | 6.0.0 |
| Цифровой идентификатор ПО | - |
Конструкция спектрофотометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики спектрофотометров учтено при нормировании их характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | З | начение для модификации | ||
| С-1, С-2, С-2А, C-2D, C-2DS | С-1А | CD-3 | CDA-4, CDA-5 | |
| Диапазон длин волн, нм | от 190 до 1100 | от 325 до 1100 | от 190 до 900 | от 190 до 900 |
| Диапазон измерений спектрального коэффициента направленного пропускания, % | от 0 до 100 | |||
| Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, % | ± 1,0 | |||
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ± 1,0 | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | ||||
| С-1, С-1 A | C-2, C-2D | C-2DS, С-2А | CD-3 | CDA-4, CDA-5 | |
| Спектральная ширина щели, нм, максимальная | 2 | 2 | 5 | 5 | 5 |
| Спектральная ширина щели, нм, минимальная | 2 | 2 | 0,5 | 0,1 | 0,1 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 250 400 500 | 250 450 550 | 250 450 550 | 300 550 600 | 300 650 910 |
| Масса, кг | 15 | 30 | 30 | 50 | 80 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 220 до 240 50 ± 1 | ||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от + 10 до + 35 80 | ||||
наносится на титульный лист руководства пользователя методом компьютерной графики и на маркировочную табличку в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр | Sintecon C | 1 шт. |
| Набор комплектующих | - | 1 шт. |
| Руководство пользователя | - | 1 экз. |
| Запасной предохранитель | - | 1 шт. |
| Образец для коррекции темнового тока | - | 1 шт. |
| Программное обеспечение на USB флеш-карте | - | 1 шт. |
| Кювета кварцевая с длиной оптического пути 10 мм | - | 2 шт. |
| Запасная вольфрамовая лампа накаливания | - | 1 шт. |
| Методика поверки | - | 1 экз. |
приведены в разделе «Управление прибором» Руководства пользователя спектрофотометров Sintecon C
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Техническая документация фирмы «BEIJING PURKINJE GENERAL INSTRUMENT CO., LTD.», Китай.
| Зарегистрировано поверок | 7 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
