Государственный реестр средств измерений

Аттенюаторы программируемые низкочастотные Д1-1000, 89991-23

89991-23

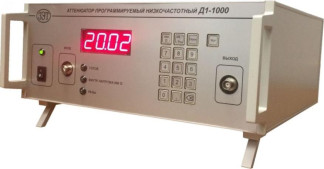

Аттенюаторы программируемые низкочастотные Д1-1000 (далее - аттенюаторы) предназначены для ослабления радиотехнических сигналов в диапазоне частот от 0 до 1000 кГц.
Карточка СИ
Номер в госреестре 89991-23
Наименование СИ Аттенюаторы программируемые низкочастотные
Обозначение типа СИ Д1-1000
Изготовитель Общество с ограниченной ответственностью "Завод электронной техники" (ООО "ЗЭТ"), г. Москва, г. Зеленоград
Год регистрации 2023
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Аттенюаторы программируемые низкочастотные Д1-1000 (далее - аттенюаторы) предназначены для ослабления радиотехнических сигналов в диапазоне частот от 0 до 1000 кГц.

Описание

Принцип действия аттенюаторов основан на поглощении (рассеивании) энергии проходящего от входа к выходу сигнала в коммутируемых резистивных делителях напряжения. Коммутация производится электромагнитными реле.

Аттенюаторы позволяют проводить установку вносимого ослабления энергии сигнала заданной величины с установленным шагом регулировки ослабления.

Конструктивно аттенюаторы выполнены в моноблочном исполнении в металлическом корпусе прямоугольной формы, содержащем линейку резистивных делителей напряжения со схемами коммутации на электромагнитных реле, блоки управления, индикации, связи с персональным компьютером (далее - ПК), блок питания, коаксиальные разъемы входа и выхода для подключения в тракт, разъем для подключения кабеля сетевого питания, разъем интерфейса LAN для подключения к ПК и разъем для подключения к шине заземления. Индикация установленных значений ослабления производится на четырехразрядном восьмисегментном светодиодном индикаторе.

Общий вид аттенюаторов, с указанием мест нанесения знака утверждения типа, знака поверки и пломбировки от несанкционированного доступа, представлен на рисунке 1. Маркировка с обозначением типа аттенюатора, заводского номера, года изготовления располагаются на задней панели корпуса аттенюаторов, представленной на рисунке 2.

Место нанесения знака утверждения типа и поверки

Места пломбировки от несанкционированного доступа

'ПРОГРАММИРУЕМЫЙ НИЗКОЧАСТОТНЫЙ Д1-1000

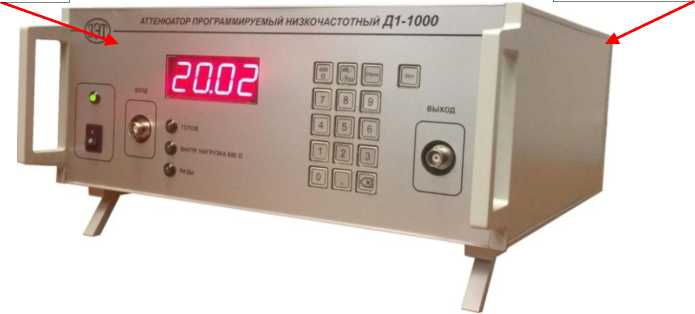

Рисунок 1 - Общий внешний вид аттенюатора

Место нанесения, заводского номера и года изготовления

Место маркировки с обозначением типа аттенюатора

Рисунок 2 - Внешний вид задней панели аттенюатора

К аттенюаторам данного типа относятся аттенюаторы программируемые низкочастотные Д1-1000 зав. № № 002, 003, 004.

Программное обеспечение

Метрологически значимая часть программного обеспечения (далее - ПО) установлена в защищенную память процессора аппаратной части, содержит калибровочные данные, выполняет управление режимами работы, задания значений ослабления, взаимодействия с внешними устройствами через коммуникационный интерфейс.

Конструкция аттенюаторов исключает возможность несанкционированного влияния на ПО аттенюаторов и измерительную информацию.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Attenuation l-1000.exe

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

-

Алгоритм вычисления идентификатора ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики_____

Наименование характеристики

Значение

Диапазон рабочих частот, кГц

от 0 до 1000

Шаг ослабления, дБ

0,01

Диапазон воспроизведения значений ослабления, дБ

от 0 до 80

Пределы допускаемой абсолютной погрешности воспроизведения значений ослабления, относительно нулевого значения (разностного ослабления) ДА, дБ:

- в диапазоне частот от 0 до 200 кГц включ.

- в диапазоне частот св. 200 до 1000 кГц включ.

±(0,015-А*+ 0,02) ±[0,015-А-(Р**+0,8)+0,02]

* А - установленное значение ослабления, дБ

* * F - безразмерная величина, численно равная частоте сигнала в МГц

Таблица 3- Основные технические характеристики

Наименование характеристики

Значение

Входное и выходное сопротивления аттенюатора независимо от установленного значения ослабления и частоты сигнала, Ом

от 594 до 606

Среднеквадратическое значение напряжения сигнала на входе аттенюатора, В, не более

10

Количество разрядов дисплея для индикации установленных значений ослабления

4

Время установления рабочего режима, мин, не более

1

Время непрерывной работы, ч, не менее

8

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

от 198 до 242 от 49 до 51

Потребляемая мощность, ВА не более

40

Г абаритные размеры, мм, не более

- длина

- ширина

- высота

345

340

150

Масса, кг, не более

6,5

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность окружающего воздуха при температуре +25 °С, %

- атмосферное давление кПа

от +10 до +35 не более 80

от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на внешнюю поверхность корпуса преобразователя в виде наклейки.

Комплектность

Таблица 4 - Комплектность аттенюаторов

Наименование

Обозначение

Количе ство

Аттенюаторы программируемые низкочастотные Д1-1000

ТПКЛ.411648.013

1 шт.

Сетевой кабель электропитания

_

1 шт.

Компакт-диск с ПО «Attenuation 1-1000»

_

1 шт.

Кабель связи, интерфейс USB

_

1 шт.

Вставка плавкая ВП1-0,5А-250 В

ОЮО.480.003ТУ

3 шт.

Руководство по эксплуатации

ТПКЛ.411648.013РЭ

1 шт.

Формуляр

ТПКЛ.411648.013ФО

1 шт.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа ТПКЛ.411648.013РЭ «Аттенюатор программируемый низкочастотный Д1-1000. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;

ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия».

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 06.11.2024
