| Номер в госреестре | 89993-23 |
| Наименование СИ | Модули ввода аналоговых сигналов сигнальной установки МАЛ1-8М |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Сектор" (ООО "Сектор"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 13.09.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули ввода аналоговых сигналов сигнальной установки МАЛ1-8М (далее - модули) предназначены для измерения электрических и временных параметров аналоговых сигналов по одному из восьми измерительных входов с устройств железнодорожной автоматики и телемеханики в релейных шкафах сигнальных установок кодовой автоблокировки, входных станционных светофоров, переездной сигнализации и т.п., а также для передачи результатов измерений в системы технического диагностирования и мониторинга.
Принцип действия модулей основан на преобразовании уровня измеряемого напряжения переменного или постоянного тока в цифровые коды и последующей их обработкой с использованием специализированного программного обеспечения, находящегося в памяти микропроцессора модулей.
Измеряемый аналоговый сигнал поступает на один из восьми входов модуля, далее на коммутатор. Коммутатор измерительных входов модуля построен на базе герконовых реле и управляется микропроцессором. С выхода коммутатора измеряемый аналоговый сигнал поступает на первый, а затем второй масштабирующий усилитель с регулируемыми коэффициентами усиления. Управление коэффициентами усиления усилителей осуществляет микропроцессор. С выхода второго масштабирующего усилителя аналоговый сигнал поступает на вход встроенного в микропроцессор аналого-цифрового преобразователя (далее - АЦП). Измеренный АЦП аналоговый сигнал преобразуется в цифровой код и с помощью приемопередатчика по гальванически изолированному интерфейсу передается на верхний уровень.
Модули включают в себя программно-аппаратные средства, обеспечивающие (по команде запроса) измерение поступающих на их входы сигналов переменного или постоянного тока и передачу результатов измерения (параметров аналоговых сигналов) по последовательному порту RS-485 в верхний уровень системы технического диагностирования и мониторинга.
На лицевой панели модулей расположены шесть световых индикаторов: ПИТАНИЕ, РАБОТА и 4 индикатора адреса на линии связи «1», «2», «3», «4».
Модули обеспечивают работу в круглосуточном режиме.
Нанесение знака поверки на модули не предусмотрено.
Пломбирование модулей не предусмотрено.
Заводские номера нанесены на лицевую панель модулей методами шелкографии и этикетирования в цифровом формате.

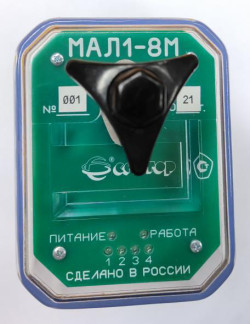

Внешний вид модулей, место нанесения знака утверждения типа и заводского номера представлены на рисунках 1, 2.
Место нанесения заводского номера
Место нанесения знака утверждения типа

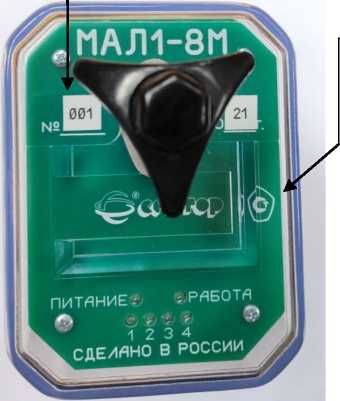

Рисунок 1 - Вид лицевой панели модулей, места нанесения знака утверждения типа и заводского номера

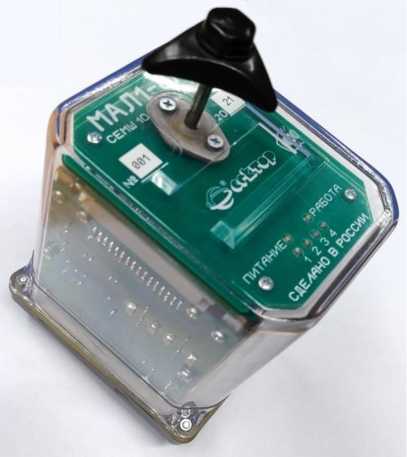

Рисунок 2 - Общий вид модулей
Встроенное программное обеспечение (далее - ПО) МАЛ1-8М предназначено для сбора и обработки входных сигналов, реализации алгоритмов вычисления и организации управления и взаимодействия с внешними системами. Автономное ПО предназначено для организации автоматической поверки модулей.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование встроенного ПО | МАЛ1-8М |
| Номер версии (идентификационный номер) встроенного ПО | 1.1.1 |
| Цифровой идентификатор встроенного ПО (CRC16) | 7CAD |
| Наименование автономного ПО | Метрология МАЛ1-8М |
| Номер версии (идентификационный номер) автономного ПО | 1.0.0 и выше |
В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Средний».
Таблица 2 - Метрологические характеристики
| Измеряемый параметр | Диапазоны измерений | Пределы допускаемой основной относительной погрешности измерений2), % |
| 1 | 2 | 3 |
| Напряжение постоянного тока положительной и отрицательной полярности, В | от 0,1 до 10,0 | ±[1,0 4-0,02х(|^|-1)] |
| Напряжение постоянного тока положительной и отрицательной полярности, В | от 10 до 60 | ±1,0 |
| Среднеквадратическое значение напряжения переменного тока в диапазоне частот от 20 до 1000 Гц, В | от 0,1 до 40,0 | ±1,0 |
| Среднеквадратическое значение напряжения амплитудно-модулированного переменного тока с несущей частотой в диапазоне от 400 до 1000 Гц и частотой модуляции 8 или 12 Гц (100 % амплитудная модуляция), В | от 0,1 до 40,0 | ±2,5 |
| Среднеквадратическое значение напряжения амплитудно-модулированного переменного тока с несущей частотой из ряда (от 416 до 428, от 472 до 484, от 572 до 584, от 717 до 729, от 772 до 784) Гц и частотой модуляции 8 или 12 Гц (100 % амплитудная модуляция) в селективном режиме измерения, В | от 0,1 до 40,0 | ±4,0 |
Продолжение таблицы 2
| 1 | 2 | 3 |
| Среднеквадратическое значение напряжения в импульсе для сигналов переменного тока числовой кодовой автоблокировки с несущими частотами 25, 50 или 75 Гц в широкополосном и селективном режимах, В | от 0,1 до 40,0 | ±2,5 |
| Длительность первой паузы для сигналов переменного тока числовой кодовой автоблокировки с несущими частотами 25, 50 или 75 Гц, В | от 0,1 до 40,0 | ±4,0 |
| Частота переменного тока в диапазоне напряжений от 0,1 до 40,0 В, Гц | от 20 до 1000 | ±0,2 |
| П р и м е ч а н и я : 1 Umax - верхнее значение диапазона измерения; Ux - измеренное значение. 2 Нормальные условия измерений: - температура окружающей среды, °С от +15 до +25; - относительная влажность воздуха, % от 45 до 80; - атмосферное давление, кПа от 84,0 до 106,7. 3 Дополнительные погрешности измерений, вызванные отклонением температуры окружающего воздуха от нормальных условий применения (от +15 °C до +25 °C), составляют 0,5 предела основной погрешности на каждые 10 °C в пределах диапазона рабочих температур. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Входное сопротивление измерительного канала модулей, кОм | от 580 до 600 | ||
| Напряжение питания постоянного тока, В | от 12,0 до 36,0 | ||
| Напряжение питания переменного тока частотой 50 Гц, В | от 10,0 до 24,0 | ||
| Потребляемая мощность, Вт, не более | 3 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +25 °С, %, не более - атмосферное давление, кПа | от -40 до +65 100 от 84,0 до 106,7 | ||
| Время установления рабочего режима, с, не более | 40 | ||
| Средняя загрузка при круглосуточной работе, ч, не более | 6 | ||
| Габаритные размеры, мм, не более | высота | ширина | длина |
| 205 | 90 | 115 | |
| Масса, кг, не более | 1,5 | ||
| Средняя наработка на отказ, ч, не менее | 50000 | ||
| Средний срок службы, лет, не менее | 20 | ||
наносится на лицевую панель модулей методом лазерной гравировки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Модуль ввода аналоговых сигналов сигнальной установки | МАЛ1-8М | 1 |
| Руководство по эксплуатации | СЕМШ10.1032.00.00РЭ | 1* |
| Формуляр | СЕМШ10.1032.00.00ФО | 1 |
| ПО «Метрология МАЛ1-8М» | 52133845.50 5230 107-04 91 01-ЛУ | 1* |
| Упаковка | В соответствии с КД предприятия-изготовителя | _ |
| П р и м е ч а н и е - *Один экземпляр в каждый адрес поставки модуля. | ||
приведены в разделе 1 «Описание и работа изделия» документа СЕМШ10.1032.00.00РЭ «Модуль ввода аналоговых сигналов сигнальной установки МАЛ1-8М. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
СЕМШ10.1032.00.00ТУ «Модуль ввода аналоговых сигналов сигнальной установки МАЛ1-8М. Технические условия».
