| Номер в госреестре | 90000-23 |
| Наименование СИ | Счетчики электрической энергии статические трехфазные |
| Обозначение типа СИ | Меркурий 236 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная фирма "Моссар" (ООО "НПФ "Моссар"), Саратовская обл., г. Маркс |
| Год регистрации | 2023 |
| Срок свидетельства | 13.09.2028 |
| МПИ (интервал между поверками) | 10 лет - для кл.т. 0,5S; 16 лет - для кл.т. 1;2 |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии статические трехфазные Меркурий 236 (далее -счетчики) предназначены для одно- и многотарифного измерения активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной и полной электрической мощности, частоты, напряжения и силы переменного тока в трех- и четырехпроводных трехфазных электрических сетях переменного тока частотой 50 Гц.
Принцип действия счетчиков основан на преобразовании электрических сигналов от датчиков тока и напряжения переменного тока из аналоговой формы в цифровую с последующим расчетом и обработкой данных с помощью микроконтроллера. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электроэнергии с учетом тарификатора, вычисление показателей качества электрической энергии (далее - ПКЭ), анализ и формирование событий, формирование профилей мощности и архивов показаний на начало периодов и сохранение всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут быть просмотрены на жидкокристаллическом индикаторе (далее - ЖКИ), а также переданы на верхний уровень управления по интерфейсам связи.
Каналы учета активной и реактивной электрической энергии прямого и обратного направлений представлены в таблице 1.
Таблица 1 - Каналы учета счетчиков
| Наименование канала учета | Двунаправленный учет | Однонаправленный учет | ||
| С учетом знака | По модулю | С учетом знака | По модулю | |
| А+ | А1+А4 | А1+А2+А3+А4 | А1+А4 | А1+А2+А3+А4 |
| А- | А2+А3 | 0 | - | - |
| R+ | R1+R2 | R1+R3 | R1 | R1+R3 |
| R- | R3+R4 | R2+R4 | R4 | R2+R4 |
| R1 | R1 | R1+R3 | R1 | R1+R3 |
| R2 | R2 | 0 | 0 | 0 |
| R3 | R3 | 0 | 0 | 0 |
| R4 | R4 | R2+R4 | R4 | R2+R4 |
| Примечания: 1 А+ (R+) - активная (реактивная) электрическая энергия прямого направления; 2 А- (R-) - активная (реактивная) электрическая энергия обратного направления; 3 А1, А2, А3, А4 (R1, R2, R3, R4) - активная (реактивная) составляющие вектора полной электрической энергии первого, второго, третьего и четвертого квадрантов соответственно. 4 По каналам учета A+, A-, R+, R- возможно отображение учтенной электрической энергии на ЖКИ, ведение профилей мощности, формирование импульсов на импульсном выходе | ||||
Прямое направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 0° до 90° и от 270° до 360°, реактивной электрической энергии - от 0° до 90° и от 90° до 180°.
Обратное направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 90° до 180° и от 180° до 270°, реактивной электрической энергии - от 180° до 270° и от 270° до 360°.
Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированной системы сбора данных.
Счетчики предназначены для эксплуатации внутри помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
Счетчики имеют единое конструктивное исполнение и отличаются дополнительными функциями. Структура условного обозначения счетчиков приведена в таблице 2.
Счетчики являются многотарифными и выпускаются с внешним или внутренним тарификатором.
| Таблица 2 - Структура кода модификаций счетчиков | |||||
| Меркурий | 236 | ART | -хх | PQ | LR(C)S |
| Торговая м | Сер арка | A — у R - у T - н ия сче счет1 | -хх точн чет а чет р аличи тчик чика | Фун P -Q — - м ости тив акт е вс а | Тип встроенного интерфейса: L - PLC-I R - RS-485 C - CAN S - встроенное питание RS-485, CAN кциональные возможности: наличие профиля мощности измерение ПКЭ, ведение журналов событий одификации, подразделяемые по максимальному току и классу согласно таблице 3 ной электрической энергии <вной электрической энергии троенного тарификатора |
| Примечание - Отсутствие буквы кода означает отсутствие соответствующей функции. Оптопорт присутствует во всех модификациях счетчика. | |||||
Таблица 3 - Коды номинального, максимального тока, номинального напряжения, постоянной счетчика, класса точности
| Код | Номинальный (базовый)/ максимальный ток Iном (Iб)/1макс, А | Номинальное фазное/ линейное напряжение переменного тока, Uном, В | Постоянная счетчика в режиме телеметрия/ поверка, имп./(кВт^ч) [имп./(квар^ч)] | Класс точности при измерении активной/ реактивной электрической энергии | Тип включения |
| 01 | 5/60 | 3x230/400 | 500/32000 | 1/2 | непосредственное |
| 02 | 5/100 | 3x230/400 | 250/16000 | 1/2 | непосредственное |
| 03 | 5/10 | 3x230/400 | 1000/160000 | 0,5S/1 | трансформаторное |
Счетчики обеспечивают измерение параметров, передачу значений по интерфейсам обмена данными и отображение значений на ЖКИ без учета коэффициентов трансформации.
Счетчики обеспечивают измерение параметров:
- учтенная активная и реактивная электрическая энергия прямого и обратного направления, в том числе по 4 тарифам, нарастающим итогом и на начало отчетных периодов, включая энергию потерь;
- усредненные значения фазных и линейных напряжений переменного тока;
- усредненные значения силы переменного тока;
- значения фазных и суммарной активной, реактивной и полной электрической мощностей;
- значения фазных и суммарного коэффициентов мощности (контрольный, метрологически ненормированный параметр);
- значения максимумов мощности;
- значения частоты переменного тока сети;
- значения температуры внутри счетчика (контрольный, метрологически
ненормированный параметр);
- показатели качества электроэнергии: положительное, отрицательное и установившееся отклонение напряжения, отклонение частоты (контрольные, метрологически ненормированные параметры);
- текущее время и дата с возможностью установки и корректировки, с ведением календаря и сезонных переходов времени;
- время работы (наработка) счетчика.
Счетчики обеспечивают формирование и хранение в энергонезависимой памяти следующих событий:
- дата и время вскрытия клеммной крышки;
- дата и время вскрытия корпуса прибора учета;
- дата последнего перепрограммирования (включая фиксацию факта связи со счетчиком, приведшего к изменению данных);
- отклонение напряжения переменного тока в измерительных цепях от заданных пределов;
- отключение и включение счетчика (пропадание и восстановление напряжения);
- отсутствие напряжения переменного тока при наличии силы переменного тока в измерительных цепях;
- нарушение фазировки;
- инициализация прибора учета;
- результаты непрерывной самодиагностики;
- изменение текущих значений времени и даты при синхронизации времени.
- включение/выключение каждой фазы;
- начало/окончание превышения лимита мощности;
- коррекция тарифного расписания;
- коррекция расписания праздничных дней;
- сброс регистров накопленной энергии;
- инициализация массива средних мощностей;
- превышение лимита энергии по каждому тарифу;
- коррекция параметров контроля за превышением лимита мощности;
- коррекция параметров контроля за превышением лимита энергии;
- дата и код перепрограммирования;
- события самодиагностики с указанием кода;
- коррекция расписания контроля за максимумами мощности;
- сброс максимумов мощности;
- включение/выключение тока каждой фазы.
Глубина хранения журналов событий составляет 10 событий каждого типа. Все события в журналах сохраняются с присвоением метки времени события. События вскрытия клеммной крышки и корпуса формируются и сохраняются, в том числе, при отключенном электропитании счетчиков.
Счетчики обеспечивают хранение в энергонезависимой памяти:
- профиль активной и реактивной электрической мощности нагрузки прямого и обратного направлений с программируемым интервалом временем интегрирования от 1 до 60 минут и глубиной хранения не менее 170 суток при времени интегрирования 30 минут;
- тарифицированные данные по активной и реактивной электроэнергии нарастающим итогом, включая пофазный учет, в том числе в прямом и обратном направлениях, на начало текущих суток и 123 предыдущих суток, на начало текущего месяца и на начало предыдущих 36 месяцев, на начало текущего года и на начало предыдущих двух лет;
- измерительные данные, параметры настройки, встроенное ПО.
Счетчики обеспечивают обмен информацией с оборудованием вышестоящего уровня управления через встроенные интерфейсы связи (модемы) в соответствии с модификациями по таблице 2Таблица . Чтение измеряемых параметров со счетчиков возможно по любому из имеющихся интерфейсов обмена данными. Все счетчики имеют оптопорт с механическими и оптическими характеристиками по ГОСТ IEC 61107-2011. Обмен данными по интерфейсам и оптопорту может производиться одновременно и независимо друг от друга. Обмен данными по интерфейсам связи осуществляется по протоколу «Меркурий».
Счетчики совместимы с ПО измерительно-вычислительного комплекса (ИВК) «Пирамида 2.0» и «Пирамида-сети». Счетчики имеют защиту от несанкционированного доступа к данным по интерфейсам. Наличие событий несанкционированного доступа и самодиагностики индицируется на ЖКИ счетчика.
Счетчики выполнены в пластиковом корпусе, не поддерживающем горение. Конструктивно счетчики состоят из корпуса с крышками, клеммной колодкой и установленными внутри печатными платами с радиоэлементами.
Счетчики имеют светодиодный индикатор функционирования с программируемыми функциями, являющийся одновременно индикатором импульсов учета электроэнергии.
Заводской номер наносится на маркировочную наклейку, расположенную на лицевой панели счетчиков, любым технологическим способом в виде цифрового кода.

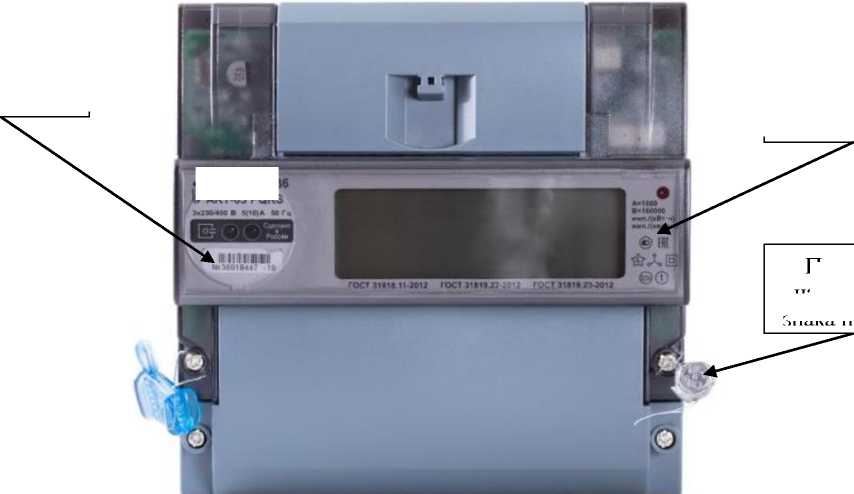

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба со знаком
поверки.
Место
нанесения
Место
нанесения
знака
нанесением
Рисунок 1 - Общий вид счетчиков с указанием мест ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера
заводского номера
• Меркурии ^ART-03 PQRS
утверждения типа
Пломба с
знака, поверки
В счетчиках используется встроенное в микроконтроллер ПО.
Встроенное ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единый цифровой идентификатор (контрольную сумму CRC16). Метрологические характеристики счетчиков нормированы с учетом влияния встроенного ПО.
Встроенное ПО может быть установлено или переустановлено только на предприятии-изготовителе. Идентификационные данные встроенного ПО приведены в таблице 4.
Таблица 4 - Идентификационные данные встроенного ПО
| Наименование | Значение |
| Идентификационное наименование встроенного ПО | М236 80X.txt |
| Номер версии (идентификационный номер встроенного ПО) | 8.0.Х |
| Цифровой идентификатор встроенного ПО (CRC16) | 0x4E51 |
| Примечания: 1 «X» - номер версии метрологически незначимой (прикладной) части встроенного ПО, может принимать целые значения в диапазоне от 0 до 9. 2 «8.0.» - номер версии метрологически значимой части встроенного ПО. 3 Цифровой идентификатор встроенного ПО (CRC16) приведен для версии метрологически незначимой (прикладной) части встроенного ПО «0». | |
Конструкция счетчиков исключает возможность несанкционированного влияния на встроенное ПО и накопленную измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 5 - Метрологические характеристики счетчиков при измерении активной электрической энергии, активной и полной электрической мощности для счетчиков класса точности 0,5S
| Значение силы переменного тока, А | Коэффициент мощности COSф | Пределы допускаемой основной относительной погрешности, % |
| при симметричной нагрузке | ||
| 0,01-1ном < I < 0,05' Iном | 1,0 | ±1,0 |
| 0,05-1ном < I < Iмакс | ±0,5 | |
| 0,02-1ном < I < 0,10-1ном | 0,5L / 0,8C | ±1,0 |
| 0,10^Iном < I < Iмакс | ±0,6 | |
| при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям напряжения | ||
| 0,05'Iном < I < Iмакс | 1,0 | ±0,6 |
| 0,10^ Iном < I < Iмакс | 0,5L | ±1,0 |
| Примечания: 1 Знаком «L» обозначена индуктивная нагрузка. 2 Знаком «С» обозначена емкостная нагрузка. | ||
Разность между значениями погрешностей при измерении активной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при Iном и коэффициенте мощности cosф, равном 1,0, не должна превышать ±1,0 % для счетчиков класса точности 0,5S.
Таблица 6 - Метрологические характеристики счетчиков при измерении активной электрической энергии, активной и полной электрической мощности для счетчиков класса точности 1
| Значение силы переменного тока, А | Коэффициент мощности COSф | Пределы допускаемой основной относительной погрешности, % |
| при симметричной нагрузке | ||
| 0,05-1б < I < 0,10-1б | 1,0 | ±1,5 |
| 0,10"Iб < I < Iмакс | ±1,0 | |
| 0,10-1б < I < 0,20-Iб | 0,5L / 0,8C | ±1,5 |
| 0,20-1б < I < Iмакс | ±1,0 | |
| при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям напряжения | ||
| 0,10"Iб < I < Iмакс | 1,0 | ±2,0 |
| 0,20-1б< I < Iмакс | 0,5L | ±2,0 |
| Примечания: 1 Знаком «L» обозначена индуктивная нагрузка. 2 Знаком «С» обозначена емкостная нагрузка. | ||
Разность между значениями погрешностей при измерении активной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при Iб и коэффициенте мощности cosф, равном 1,0, не должна превышать ±1,5 % для счетчиков класса точности 1.
Таблица 7 - Метрологические характеристики счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности для счетчиков классов точности 1 и 2
| Значение силы переменного тока для счетчиков, А | Коэффициент sino (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением (класс точности 2) | включаемых через трансформатор (класс точности 1) | |||
| 1 | 2 | |||
| при симметричной нагрузке | ||||
| 0,05• Iб < I < 0,10-1б | 0,02-1ном < I < 0,05-Iном | 1,00 | ±1,5 | ±2,5 |
| 0,10"Iб < I < Iмакс | 0,05^Iном < I < Iмакс | ±1,0 | ±2,0 | |
| 0,10-1б < I < 0,20-Iб | 0,05-1ном < I < 0,10-1ном | 0,50 | ±1,5 | ±2,5 |
| 0,20-1б < I < Iмакс | 0,10^ Iном < I < Iмакс | ±1,0 | ±2,0 | |
| 0,20' Iб < I < Iмакс | 0,10^ Iном < I < Iмакс | 0,25 | ±1,5 | ±2,5 |
| при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям напряжения | ||||
| 0,10'Iб < I < Iмакс | 0,05'Iном < I < Iмакс | 1,0 | ±1,5 | ±3,0 |
| 0,20-1б < I < Iмакс | 0,10^Iном < I < Iмакс | 0,5 | ±1,5 | ±3,0 |
Разность между значениями погрешностей при измерении реактивной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при Iном (Iб) и коэффициенте sino, равном 1,0, не должна превышать ±2,5 %.
Таблица 8 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности,
вызываемой изменением напряжения электропитания, для счетчиков классов точности 0,5S и 1
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности COSф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением (класс точности 1) | включаемых через трансформатор (класс точности 0,5 S) | 0,5S | 1 | |
| 0,05-1б < I < Iмакс | 0,05 • Iном < I < Iмакс | 1,0 | ±0,20 | ±0,70 |
| 0,10’Iб < I < Iмакс | 0,10 •1ном < I < Iмакс | 0,5 (при индуктивной нагрузке) | ±0,40 | ±1,00 |
Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до
плюс 15 % пределы дополнительной погрешности при измерении активной электрической энергии могут в три раза превышать пределы, приведенные в таблице. При напряжении ниже 0,8^ Uном погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %.
Таблица 9 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой изменением напряжения электропитания, для счетчиков классов точности 1 и 2_____
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент sin9 (при индуктивной или емкостной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением (класс точности 2) | включаемых через трансформатор (класс точности 1) | 1 | 2 | |
| 0,05’Iб < I < Iмакс | 0,02'Iном < I < Iмакс | 1,0 | ±0,7 | ±1,0 |
| 0,10’Iб < I < Iмакс | 0,05 • Iном < I < Iмакс | 0,5 | ±1,0 | ±1,5 |
| Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности при измерении реактивной электрической энергии могут в три раза превышать пределы, приведенные в таблице. При напряжении ниже 0,8^ Uном погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %. | ||||
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности при отклонении частоты сети для счетчиков классов точности 0,5S и 1
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности COSф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением (класс точности 1) | включаемых через трансформатор (класс точности 0,5 S) | 0,5S | 1 | |
| 0,05 • Iб < I < Iмакс | 0,05 • Iном < I < Iмакс | 1,0 | ±0,20 | ±0,50 |
| 0,10-Iб < I < Iмакс | 0,10-1ном < I < Iмакс | 0,5 (при индуктивной нагрузке) | ±0,20 | ±0,70 |
Таблица 11 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности при отклонении частоты сети для счетчиков классов точности 1 и 2
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент sino (при индуктивной или емкостной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением (класс точности 2) | включаемых через трансформатор (класс точности 1) | 1 | 2 | |
| 0,05 • Iб < I < Iмакс | 0,02 • Iном < I < Iмакс | 1,0 | ±1,5 | ±2,5 |
| 0,10'Iб < I < Iмакс | 0,05 • Iном < I < Iмакс | 0,5 | ±1,5 | ±2,5 |
Таблица 12 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой гармониками в цепях напряжения и силы переменного тока, для счетчиков классов точности 0,5S и 1 ________________________________
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности COSф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением (класс точности 1) | включаемых через трансформатор (класс точности 0,5 S) | 0,5S | 1 | |
| 0Д Iмакс | 0Д Iмакс | 1,0 | ±0,5 | ±0,8 |
Таблица 13 - Пределы допускаемой дополнительной относительной погрешности счетчиков непосредственного включения при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой постоянной составляющей и четными гармониками в цепи силы переменного тока, для счетчиков класса точности 1
| Значение силы переменного тока (при симметричной нагрузке), А | Коэффициент мощности COSф | Пределы допускаемой дополнительной относительной погрешности, % |
| Iмакс/^2 | 1,0 | ±3,0 |
Таблица 14 - Пределы допускаемой дополнительной относительной погрешности счетчиков непосредственного включения при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой постоянной составляющей в цепи силы переменного тока, для счетчиков класса точности 2_______________________________________________________
| Значение силы переменного тока (при симметричной нагрузке), А | Коэффициент simp | Пределы допускаемой дополнительной относительной погрешности, %, |
| Iмакс/^2 | 1,0 | ±6,0 |
Таблица 15 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой нечетными гармониками в цепи силы переменного тока, для счетчиков класса точности 1_________________________________________
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности COSф | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,5-Iб | 1,0 | ±3,0 |
Таблица 16 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой субгармониками в цепи переменного тока, для счетчиков классов точности 0,5S и 1_____________________________________________________
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности COSф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением (класс точности 1) | включаемых через трансформатор (класс точности 0,5 S) | 0,5S | 1 | |
| 0,5-Iб | 0,5-1ном | 1,0 | ±1,5 | ±3,0 |
Таблица 17 - Пределы допускаемой дополнительной относительной погрешности, вызываемой самонагревом счетчика, при измерении активной электрической энергии для счетчиков классов точности 0,5S и 1
| Значение силы переменного тока для счетчиков, А | Коэффициент мощности C0S9 (при индуктивной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением (класс точности 1) | включаемых через трансформатор (класс точности 0,5 S) | 0,5S | 1 | |
| Iмакс | Iмакс | 1,0 | ±0,2 | ±0,7 |
| Iмакс | Iмакс | 0,5 | ±0,2 | ±1,0 |
Таблица 18 - Пределы допускаемой дополнительной относительной погрешности, вызываемой самонагревом счетчика, при измерении реактивной электрической энергии для счетчиков классов точности 1 и 2
| Значение силы переменного тока для счетчиков, А | Коэффициент sino (при индуктивной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением (класс точности 2) | включаемых через трансформатор (класс точности 1) | 1 | 2 | |
| Iмакс | Iмакс | 1,0 | ±0,7 | ±1,0 |
| Iмакс | Iмакс | 0,5 | ±1,0 | ±1,5 |
Таблица 19 - Пределы допускаемой дополнительной относительной погрешности, вызываемой перегрузкой входным током счетчика, при измерении активной электрической энергии для счетчиков классов точности 0,5S и 1
| Значение силы переменного тока для счетчиков, А | Коэффициент мощности cosO | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением (класс точности 1) | включаемых через трансформатор (класс точности 0,5 S) | 0,5S | 1 | |
| Iб | Iном | 1,0 | ±0,05 | ±1,5 |
Таблица 20 - Пределы допускаемой дополнительной относительной погрешности, вызываемой перегрузкой входным током счетчика, при измерении реактивной электрической энергии для счетчиков классов точности 1 и 2
| Значение силы переменного тока для счетчиков, А | Коэффициент sino | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением (класс точности 2) | включаемых через трансформатор (класс точности 1) | 1 | 2 | |
| Iб | Iном | 1,0 | ±0,5 | ±1,5 |
Таблица 21 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, вызываемой обратным порядком следования фаз, для счетчиков классов точности 0,5S и 1
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности COSф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением (класс точности 1) | включаемых через трансформатор (класс точности 0,5 S) | 0,5S | 1 | |
| 0,1•Iб | 0,1 • Iном | 1,0 | ±0,1 | ±1,5 |
Таблица 22 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, вызываемой несимметрией напряжений переменного тока, для счетчиков классов точности 0,5S и 1
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности COSф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||
| с непосредственным включением (класс точности 1) | включаемых через трансформатор (класс точности 0,5 S) | 0,5S | 1 | |
| Iб | Iном | 1,0 | ±1,0 | ±2,0 |
Таблица 23 - Средний температурный коэффициент при измерении активной электрической энергии и активной электрической мощности для счетчиков классов точности 0,5S и 1
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности COSф | Средний температурный коэффициент, %/К, для счетчиков класса точности | ||
| с непосредственным включением (класс точности 1) | включаемых через трансформатор (класс точности 0,5S) | 0,5S | 1 | |
| 0,10-1б < I < Iмакс | 0,05 • Iном < I < Iмакс | 1,0 | 0,03 | 0,05 |
| 0,20 • Iб < I < Iмакс | 0,10'Iном < I < Iмакс | 0,5 (при индуктивной нагрузке) | 0,05 | 0,07 |
Таблица 24 - Средний температурный коэффициент при измерении реактивной электрической энергии и реактивной электрической мощности для счетчиков классов точности 1 и 2
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент sin9 (при индуктивной или емкостной нагрузке) | Средний температурный коэффициент, %/К, для счетчиков класса точности | ||
| с непосредственным включением (класс точности 2) | включаемых через трансформатор (класс точности 1) | 1 | 2 | |
| 0,10-1б < I < Iмакс | 0,05 • Iном < I < Iмакс | 1,0 | 0,05 | 0,10 |
| 0,20 • Iб < I < Iмакс | 0,10 • Iном < I < Iмакс | 0,5 | 0,07 | 0,15 |
Таблица 25 - Средний температурный коэффициент при измерении полной электрической мощности, напряжения и силы переменного тока для счетчиков классов точности 0,5S и 1 (активной электрической энергии) и классов точности 1 и 2 (реактивной электрической энергии)
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Средний температурный коэффициент, %/К, для счетчиков классов точности по активной/реактивной электрической энергии | ||
| с непосредственным включением (классы точности 1 (актив.) и 2 (реактив.) | включаемых через трансформатор (классы точности 0,5S (актив.) и 1 (реактив.) | 0,5S/1 | 1/2 |
| 0,05-1б < I < Iмакс | 0,02" Iном < I < Iмакс | 0,05 | 0,10 |
Таблица 26 - Метрологические характеристики счетчиков при измерении параметров сети переменного тока
| Наименование характеристики | Диапазон измерений | Номинальное значение | Пределы допускаемой погрешности: абсолютной (Л), относительной основной (5) | |
| Частота переменного тока, Гц | от 49 до 51 | 50 Гц | ±0,02 Гц (Л) | |
| Среднеквадратическое значение напряжения переменного тока, В | от 0,8^ Uном до 1,15 • Uном | 230 В | ±0,5 % (5) | |
| Среднеквадратическое значение силы переменного тока для счетчиков активной/реактивной электрической энергии класса точности 0,5 S/1, А | от 0,02^ Iном до Iмакс | Iном = 5 А | ±0,5 ± 0,005 ■ | - 1) % (5) к /у. |
| Среднеквадратическое значение силы переменного тока для счетчиков активной/реактивной электрической энергии класса точности 1/2, А | от 0,05^Iб до Iб не включ. | Iб = 5 А | ±1+0,01- ( | Y -1) % (S) |
| от Iб до Iмакс включ. | Iб = 5 А | +0,6 + 0,01 1 | ||
| Примечание - Ix - измеренное значение силы переменного тока. | ||||
Таблица 27 - Значение точности хода часов
| Условия | Точность хода часов, с/сут |
| В нормальных условиях | ±0,5 |
| В диапазоне рабочих температур | ±5,0 |
| При отключенном питании | ±5,0 |
Таблица 28 - Значение стартового тока
| Код | Стартовый ток, мА |
| 01 | 20 (0,004-1б) |
| 02 | 20 (0,004-1б) |
| 03 | 5 (0,001-1ном) |
Таблица 29 - Значения времени самохода при измерении активной и реактивной электрической энергии счетчиков с ЖКИ
| Код | Постоянная счетчика в режиме поверка, имп./(кВт-ч) [имп./(квар-ч)] | Время, мин | |
| активная | реактивная | ||
| 01 | 32000 | 0,45 | 0,36 |
| 02 | 16000 | 0,54 | 0,43 |
| 03 | 160000 | 0,54 | 0,43 |
Таблица 30 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 45 до 75 от 86 до 106 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +30 °С, %, не более | от -45 до +70 95 |
| Номинальный (базовый) ток Iном (Iб), А | 5 |
| Максимальный ток Iмакс, А | 100 |
| Номинальное фазное/линейное напряжение переменного тока Uном, В | 3x230/400 |
| Установленный рабочий диапазон напряжения, В | от 0,9 • Uном до 1,1 Uном |
| Расширенный рабочий диапазон напряжения, В | от 0,8^ Uном до 1,15 • Uном |
| Предельный рабочий диапазон напряжения, В | от 0 до 1,15-Uном |
| Диапазон контроля отклонения частоты Af, Гц | от -5 до +5 |
| Диапазон контроля положительного отклонения напряжения переменного тока 5U(+), % от Uном | от 0 до +20 |
| Диапазон контроля отрицательного отклонения напряжения переменного тока 6U(-), % от Uном | от -20 до 0 |
| Диапазон контроля установившегося отклонения напряжения переменного тока би(У), % от Uном | от -20 до +20 |
| Активная (полная) электрическая мощность, потребляемая каждой цепью напряжения переменного тока счетчиков, Вт (В^А), не более | 1 (9) |
| Наименование характеристики | Значение |
| Активная (полная) электрическая мощность, потребляемая цепями напряжения переменного тока счетчика при наличии модема (наличие одного из индексов «LRC» в названии счетчика), Вт (В^А), не более | 1,5 (24) |
| Полная электрическая мощность, потребляемая каждой цепью силы переменного тока счетчика, В А, не более | 0,1 |
| Максимальное число тарифов | 4 |
| Число разрядов ЖКИ при отображении значений параметров | 8 |
| Цена единицы младшего разряда при отображении активной (реактивной) энергии, кВт-ч (квар-ч) | 0,01 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 154,0x157,5x71,7 |
| Масса, кг, не более | 0,9 |
| Срок хранения данных в энергонезависимой памяти, лет, не менее: - данные измерений и журналы событий - параметры настройки и встроенное ПО | 5 на весь срок службы |
| Средняя наработка на отказ, ч | 320000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на лицевую панель счетчиков методом печати или лазерной маркировки или другим способом, не ухудшающим качества.
Таблица 31 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |

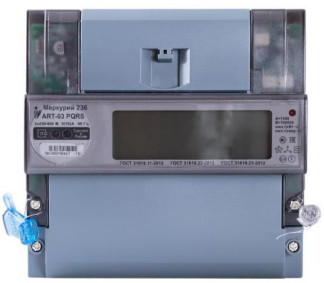

| Счетчик электрической энергии статический трехфазный Меркурий 236 | в соответствии с модификацией | 1 шт. |
| Формуляр | ФО 26.51.63.130-034-75961757-2023 | 1 экз. |
| Руководство по эксплуатации 1) | РЭ 26.51.63.130-034-75961757-2023 | 1 экз. |
| Методика поверки 2) | - | 1 экз. |
| Оптоадаптер «Меркурий 255.1» 3) | АВЛГ 811.50.00 | 1 шт. |
| Адаптер «Меркурий 221» 3) | АВЛГ 650.00.00 | 1 шт. |
| Концентратор «Меркурий 225.11» 3) | АВЛГ 699.00.00 | 1 шт. |
| 1) В бумажном виде не поставляется. Размещается в электронном виде на сайте www.incotexcom.ru 2) Размещается на сайте https://fgis.gost.ru 3) Поставляется по отдельному заказу организациям, производящим поверку счетчиков. | ||
приведены в разделе 5 «Устройство и работа» руководства по эксплуатации РЭ 26.51.63.130034-75961757-2023.
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.63.130-034-75961757-2023 «Счетчики электрической энергии статические трехфазные «Меркурий 236». Технические условия».
| Зарегистрировано поверок | 38695 |
| Поверителей | 5 |
| Актуальность данных | 17.11.2024 |
