Государственный реестр средств измерений

Генераторы шума NC346, 90002-23

Генераторы шума NC346 (далее - ГШ NC346) предназначены для воспроизведения шумового сигнала с известным значением спектральной плотности мощности шума (далее -СПМШ) на выходе при работе с измерителями коэффициента шума, анализаторами спектра при измерении шумовых характеристик и коэффициента передачи радиотехнических устройств.
Карточка СИ
Номер в госреестре 90002-23
Наименование СИ Генераторы шума
Обозначение типа СИ NC346
Изготовитель "Wireless Telecom Group Inc. Noisecom", США
Год регистрации 2023
Срок свидетельства 13.09.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Генераторы шума NC346 (далее - ГШ NC346) предназначены для воспроизведения шумового сигнала с известным значением спектральной плотности мощности шума (далее -СПМШ) на выходе при работе с измерителями коэффициента шума, анализаторами спектра при измерении шумовых характеристик и коэффициента передачи радиотехнических устройств.

Описание

Принцип действия ГШ NC346 основан на возникновении СВЧ шумового сигнала при электрическом пробое p-n перехода твердотельного лавинно-пролетного диода (ЛПД).

Источником шумового излучения в случае лавинного пробоя являются как дробовые флуктуации тока диода, так и флуктуации коэффициента умножения лавины.

Конструктивно ГШ NC346 состоят из стабилизатора тока, генераторной секции и аттенюатора.

ГШ NC346 имеют две модификации: NC346A Precision и NC346^, которые отличаются диапазоном рабочих частот и типом соединителя СВЧ выхода.

Стабилизатор тока обеспечивает режим работы ЛПД - основного элемента генераторной секции, которая также включает в себя пассивную цепь, согласующую выходное сопротивление ЛПД с входным сопротивлением аттенюатора.

ГШ NC346 применяются при работе с измерителями коэффициента шума, анализаторами спектра для измерений шумовых характеристик и коэффициента передачи радиотехнических устройств.

Общий вид ГШ NC346 с указанием места нанесения серийного номера представлен на рисунке 1. Серийный номер, состоящий из 5 буквенно-цифровых значений, наносится методом шелкографии на корпусе ГШ NC346.

Схема пломбировки от несанкционированного доступа и указание места нанесения знака утверждения типа представлены на рисунке 2.

Нанесение знака поверки на корпус ГШ не предусмотрено.

Место нанесения серийного номера

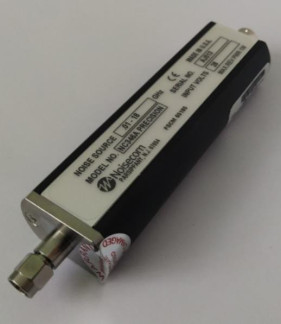

Рисунок 1—Общий вид ГШ NC346

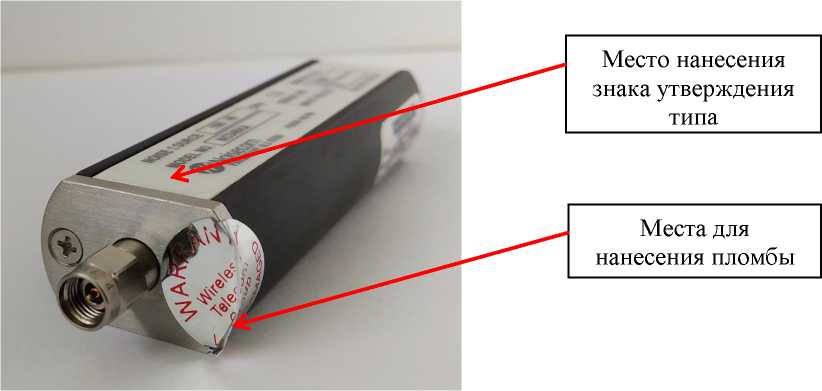

Рисунок 2- Общий вид ГШ NC346. Схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа

Технические характеристики

Таблица 1-Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, ГГц -модификация NC346A Precision - модификация NC346Ka

от 0,01 до 18,00 вкл. от 0,10 до 40,00 включ.

Диапазон воспроизведения СПМШ, дБ: - модификация NC346A Precision - модификация NC346Ka

от 5 до 7 включ. от 10 до 17 включ.

Продолжение таблицы 1

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности воспроизведения уровня СПМШ, дБ

- модификация NC346A Precision

±0,5

- модификация NC346Ka

±0,8

Коэффициент стоячей волны по напряжению (далее - КСВН) выхода СВЧ, не более:

- модификация NC346A Precision, в диапазоне частот

от 0,01 до 5,00 ГГц включ.

1,15

св. 5,0 до 18,0 ГГц включ.

1,25

- модификация NC346Ka, в диапазоне частот от 0,1 до 5,0 ГГц включ.

1,25

св. 5,0 до 18,0 ГГц включ.

1,30

св. 18,0 до 26,5 ГГц включ.

1,40

св. 26,5 до 40,0 ГГц включ.

1,50

Таблица 2-Основные технические характеристики

Наименование характеристики

Значение

Тип и размер соединителя СВЧ выхода, мм: - модификация NC346A Precision

АРС3,5, вилка

- модификация NC346Ka

2,92, вилка

Номинальное значение выходного сопротивления, Ом

50

Напряжение питания постоянного тока, В

от 26 до 30

Масса, кг, не более

0,3

Габаритные размеры, мм, не более:

- длина

99,0

- ширина

21,0

- высота

31,0

Рабочие условия применения:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность окружающего воздуха, %

от 30 до 80

- атмосферное давление, кПа (мм рт. ст.)

от 84,0 до 106,0 (от 630 до 795)

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на внешнюю поверхность корпуса ГШ NC346 в виде наклейки.

Комплектность

Таблица 3- Комплектность ГШ NC346

Наименование

Обозначение

Количество

Генератор шума

NC346A Precision, NC346Ka

1 шт.*

Руководство по эксплуатации

Fm.NC346A.NC346Ka-2020 РЭ

1 экз.

*- по заказу

Сведения о методах измерений

приведены в разделе 4 «Порядок работы» документа nH.NC346A.NC346Ka-20)20) РЭ «Руководство по эксплуатации. Генераторы шума NC346 модификации: NC346A Precision, NC346Ka».

Нормативные документы

ГОСТ Р 8.860-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3»;

«Генераторы шума NC346A, NC346Ka. Стандарт предприятия».

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 06.12.2024
