| Номер в госреестре | 90004-23 |
| Наименование СИ | Хроматографы газовые |
| Обозначение типа СИ | PANNA GC-1949 |
| Изготовитель | Panna (Changzhou) Instrument Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 13.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы газовые PANNA GC-1949 (далее - хроматографы) предназначены для измерений содержания (массовой концентрации, молярной концентрации, массовой доли, объемной доли, молярной доли и пр.) неорганических и органических соединений в образцах различного происхождения.
Принцип действия хроматографа - хроматографическое разделение сложных смесей на колонке в потоке газа-носителя с последующим детектированием и количественным определением отдельных компонентов с помощью детектора. Прибор может быть оснащен следующими детекторами: пламенно-ионизационным детектором (ПИД), детектором по теплопроводности (ДТП) или пламенно фотометрическим детектором (ПФД). Хроматографы являются универсальными индивидуально градуируемыми приборами.
Хроматографы представляют собой стационарные лабораторные приборы, конструктивно выполненные в едином корпусе, внутри которого расположены инжектор (инжекторы) с испарителем для ввода пробы, термостат с установленной колонкой (колонками), детектор (детекторы), а также газовые коммуникации, электрическая схема с блоком питания и процессор с панелью управления. Хроматографы применяются с персональным компьютером (ПК), на который установлено специальное программное обеспечение (ПО). В комплект могут входить ав-тосамплеры, автоматические дозаторы проб равновесного пара, комбинированные автодозаторы, термодесорберы, пиролизеры, краны для ввода газовых проб. Также предусмотрено использование ручного ввода проб через инжектор на блоке газового хроматографа.
Предусмотрено нанесение серийного номера методом термопечати на информационную табличку (шильд), расположенную на задней панели хроматографа. Формат серийного номера - буквенно-цифровой.

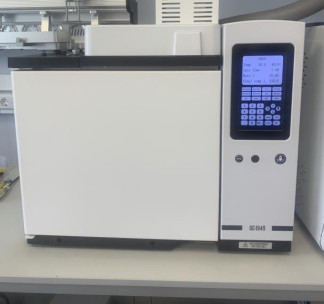

Общий вид хроматографов приведен на рисунке 1. Оформление (окраска) передней панели может отличаться. Место нанесения серийного номера и знака утверждения типа приведены на рисунке 2. Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.

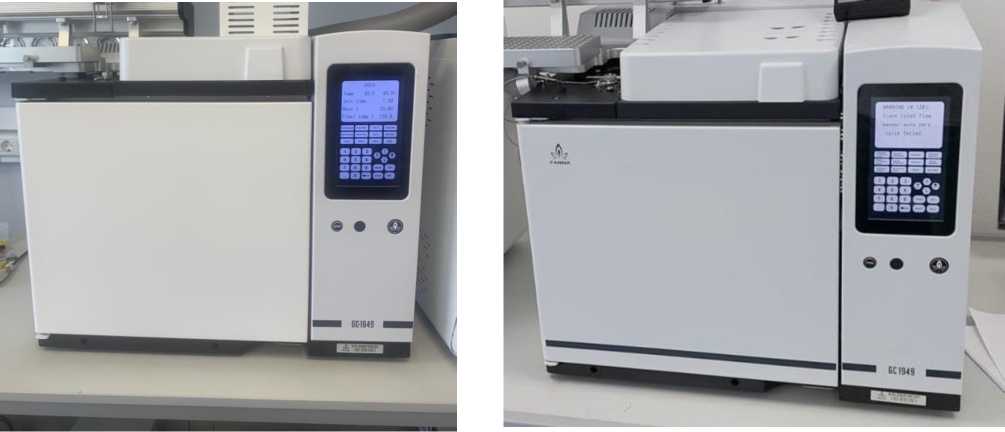

Рисунок 1 - Общий вид хроматографа

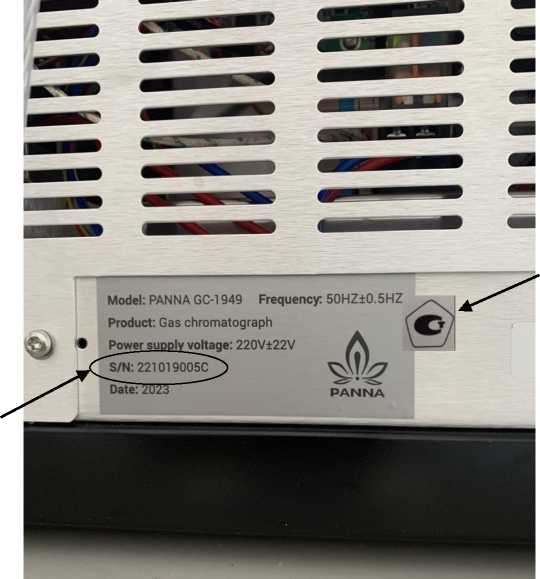

Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид шильда с обозначением места нанесения серийного номера и знака утверждения типа на задней панели хроматографа
Хроматографы эксплуатируются с ПО «Panna Chemlab Chromatography Software», специально разработанным производителем для управления хроматографом, параметрами хроматографического анализа, получения и обработки аналитического сигнала с детекторов и количественной обработки в соответствии с заданным методом, а также хранения и передачи результатов измерений, формирования отчетов и диагностики отказов, устанавливаемым на внешний ПК.
Уровень защиты встроенного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Panna Chemlab Chromatography Software |
| Номер версии (идентификационный номер ПО), не ниже | 2.0.6.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Уровень флуктуационных шумов нулевого сигнала, не более: | |
| - ДТП, В | 1,0-10’4 |
| - ПИД, А | 1,0-10’13 |
| - ПФД, В | 1,0-1042 |
| Предел детектирования, не более: | 1,840-9 |
| - ДТП, г/см3 по гексадекану | |
| - ПИД, г/с по углероду | 1,1-10-12 |
| - ПФД, г/с по сере | 440-13 |
| - ПФД, г/с по фосфору | 940-14 |
| Относительное СКО выходного сигнала (при автоматическом дозировании/ручном вводе), %, не более: | |
| по времени удерживания | |
| - ДТП | 0,5 / 1,2 |
| - ПИД | 0,1 / 0,8 |
| - ПФД | 0,1 / 0,8 |
| по площади пика | |
| -ДТП | 3 / 6 |
| -ПИД | 2 / 3 |
| -ПФД | 3 / 4 |
| Относительное изменение выходного сигнала за 8 ч непрерывной работы, %, не более: | |
| по времени удерживания | |
| - ДТП | ±2 |
| - ПИД | ±2 |
| - ПФД | ±2 |
Окончание таблицы 2
| Наименование характеристики | Значение |
| по площади пика | |
| - ДТП | ±5 |
| - ПИД | ±4 |
| - ПФД | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания (номинальные): | |
| -напряжение переменного тока, В | 220±22 |
| -частота переменного тока, Гц | 50±0,5 |
| Габаритные размеры, мм, не более: | |
| - высота | 590 |
| - ширина | 590 |
| - глубина | 540 |
| Масса, кг, не более | 50 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °C | от +15 до+35 |
| - относительная влажность воздуха (без конденсации), % | от 20 до 80 |
| Средняя наработка до отказа, ч, не менее | 10 000 |
наносится методом наклейки на заднюю панель хроматографа рядом с информационной табличкой и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф газовый | PANNA GC-1949 | 1 шт. |
| Колонка хроматографическая | - | по заказу |
| ПО (на носителе) | - | 1 шт. |
| Автосамплер | - | по заказу |
| Комплект принадлежностей1) | - | по заказу |
| Комплект эксплуатационной документации | - | 1 компл. |
| Методика поверки | - | 1 экз. |
| 1) Комплект принадлежностей определяется договором поставки | ||
приведены в документе «Хроматографы газовые PANNA GC-1949. Руководство по эксплуатации», ч. 3 «ChemLab. Рабочая станция».
При использовании в сфере государственного регулирования обеспечения единства измерений хроматограф применяется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация фирмы-изготовителя Panna (Changzhou) Instrument Co., Ltd., Китай.
