Государственный реестр средств измерений

Измерители частоты сигналов МНЧ8-PXIe, 90006-23

Измерители частоты сигналов МНЧ8-РХ1е (далее - МНЧ8) предназначены для измерения частоты периодических сигналов.
Карточка СИ
Номер в госреестре 90006-23
Наименование СИ Измерители частоты сигналов
Обозначение типа СИ МНЧ8-PXIe
Изготовитель Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград
Год регистрации 2023
Срок свидетельства 18.09.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Измерители частоты сигналов МНЧ8-РХ1е (далее - МНЧ8) предназначены для измерения частоты периодических сигналов.

Описание

Принцип действия измерителей частоты сигналов МНЧ8 основан на измерении периода электрического сигнала путем сравнения его с периодом сигнала опорного генератора. Периодический сигнал произвольной формы, поступающий на входы измерительного канала, преобразуется в цифровой сигнал той же частоты, далее определяется количество импульсов эталонной частоты, соответствующих периоду измеряемого сигнала, которое в виде двоичного кода передается в буферную память носителя мезонинных модулей (шасси PXIe). МНЧ8 имеют 8 измерительных каналов.

Измерители частоты сигналов МНЧ8 имеют модульную конструкцию, состоящую из лицевой панели и 2-х плат, с прикрепленными к ним боковыми экранными панелями.

Обозначение модели МНЧ8 наносится на лицевую панель методом шелкографии (рисунок 1). Также на лицевую панель наносятся знак утверждения типа и знак поверки. Знак утверждения типа и знак поверки наносятся в виде самоклеющихся этикеток.

На боковой панели размещается самоклеющаяся этикетка с указанием модели измерителя и его уникальным заводским номером в 7-значном цифровом формате (рисунок 2).

В конструкции МНЧ8 отсутствуют элементы регулировки и подстройки, их пломбирование не предусмотрено.

МНЧ8 устанавливаются в крейт стандарта PXIe.

Управление МНЧ8 осуществляется от внешнего компьютера, подключаемого к крейту.

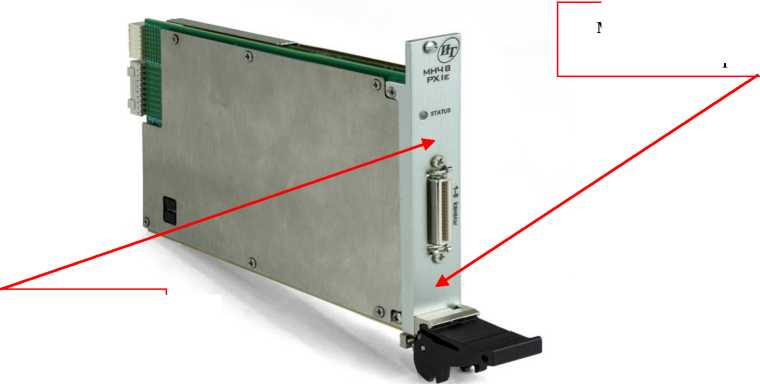

место нанесения знака

поверки

место нанесения знака утверждения типа

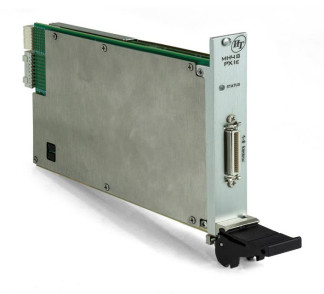

Рисунок 1 - Общий вид МНЧ8 место этикетки с заводским номером

Рисунок 2 - Боковая панель МНЧ8

Программное обеспечение

Программное обеспечение источников может работать в операционной системе Linux, оно служит для управления режимами работы, его метрологически значимая часть предназначена для считывания, отображении и передачи измерительной информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Linux

Идентификационное наименование

libunmsp_math. so

Номер версии (идентификационный номер)

не ниже 1.0

Технические характеристики

Метрологические и основные технические характеристики измерителей представлены в таблицах 2, 3.

Метрологические характеристики определяются установленными модулями питания.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерения частоты периодического двухполярного сигнала, Гц

от 0,1 до 50000,0

Пределы относительной погрешности измерений частоты периодического двухполярного сигнала, % 1)

Г Т .          0.5       1

± Tmin • 0,1 + —,   + 60

Т1          Т . J?      0

_ S S           S S X       _

где Тmin - минимально допустимый период семплирования, равный 100-10—6 с;

Ts - период семплирования, с;

Fx - измеряемая частота.

60 = 0,00018 %

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение сети питания частотой 50 Гц, В

от 10,8 до 13,2

Максимальная потребляемая мощность, Вт, не более

12

Габаритные размеры (длина х ширина х высота), мм

214х 131 х 20

Масса, кг, не более

0,4

Рабочие условия применения

температура окружающего воздуха, °С

от +18 до +22

относительная влажность, %

от 30 до 80

атмосферное давление, кПа

от 84 до 106

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации ГВТУ.468266.004РЭ типографским способом и на боковую панель блока базового в виде самоклеющейся этикетки.

Комплектность

Комплектность средства измерений представлена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

Измеритель частоты сигналов

МНЧ8-РХ1е

1 шт.

Руководство по эксплуатации.

ГВТУ.468266.004РЭ

1 экз.

Паспорт.

ГВТУ.468266.004ПС

1 экз.

Сведения о методах измерений

приведены в разделе 5 «Методика поверки» руководства по эксплуатации «Измеритель частоты сигналов МНЧ8-РХ1е», ГВТУ.468266.004РЭ.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГВТУ.468266.004ТУ «Измеритель частоты сигналов МНЧ8-РХ1е. Технические условия».
