| Номер в госреестре | 90007-23 |
| Наименование СИ | Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел"), г. Калининград |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 заводской № 06 (далее по тексту ИК АСУ ТП) являются составной частью системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 заводской № 06 (далее по тексту АСУ ТП) и предназначены для измерений значений электрического тока и электрического напряжения, в том числе выходных сигналов от не входящих в состав ИК АСУ ТП первичных измерительных преобразователей, а также приема данных от не входящих в состав ИК АСУ ТП средств измерений (далее по тексту СИ) в цифровом виде с последующей обработкой и визуализацией результатов в единицах контролируемых технологических параметров, передачи полученной информации в АСУ ТП для сбора и хранения.
ИК АСУ ТП осуществляют измерение параметров изделий, и визуализации результатов измерений на экранах мониторов. Результаты измерений используются для формирования файлов базы данных измерений и формирования файлов истории, в которые заносятся все действия программного обеспечения (ПО) АСУ ТП и действия оператора.
В состав ИК АСУ ТП входят следующие блоки и устройства:
- устройство управления (УУ) ОИ4.КВУ-120-2005.7600.00 содержит в своем составе 8 шунтов для формирования напряжений, пропорциональных измеряемым электрическим токам, а также один 8-канальный АЦП;
- блок преобразования сигналов (БПС-А) КВУ ОИ4.КВУ-120-2005.7501.00 содержит в своем составе 5 шунтов для формирования напряжений, пропорциональных измеряемым электрическим токам, датчик холла для преобразования переменного электрического тока в пропорциональное значение переменного электрического напряжения.
- блок нормализации и аналого-цифрового преобразования сигналов (БНС-А) КВУ ОИ4.КВУ-120-2005.7700.00 содержит в своем составе нормализаторы, обеспечивающие гальваническую развязку измеряемых электрических сигналов, и АЦП для их аналогоцифрового преобразования с последующей передачей оцифрованных значений в память ПК;
- блок нормализации сигналов дублирующей системы измерений (БНС-Р) КВУ ОИ4.КВУ-120-2005.7801.00 содержит в своем составе нормализаторы, обеспечивающие гальваническую развязку измеряемых электрических сигналов. Выходные сигналы могут быть измерены и зарегистрированы средствами измерений, не входящим в состав АСУ ТП;
- блок измерений электрического тока БИТ 4.639.0000.00 содержит в своем составе шунт для преобразования измеряемого электрического тока в пропорциональное значение электрического напряжения;
- вольтметр переменного тока В3-71 для измерения переменного электрического напряжения с выхода датчика холла, установленного в БПС-А;
- персональный компьютер (ПК) с платой NI PCI-232/8 (расширение СОМ - портов) для подключения средств измерений, имеющих в своем составе цифровой выход RS-232 для подключения к ПК.

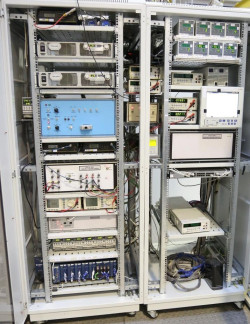

Место нанесения идентификационной бирки
БНС-Р
БПС-А
БНС-А
УУ

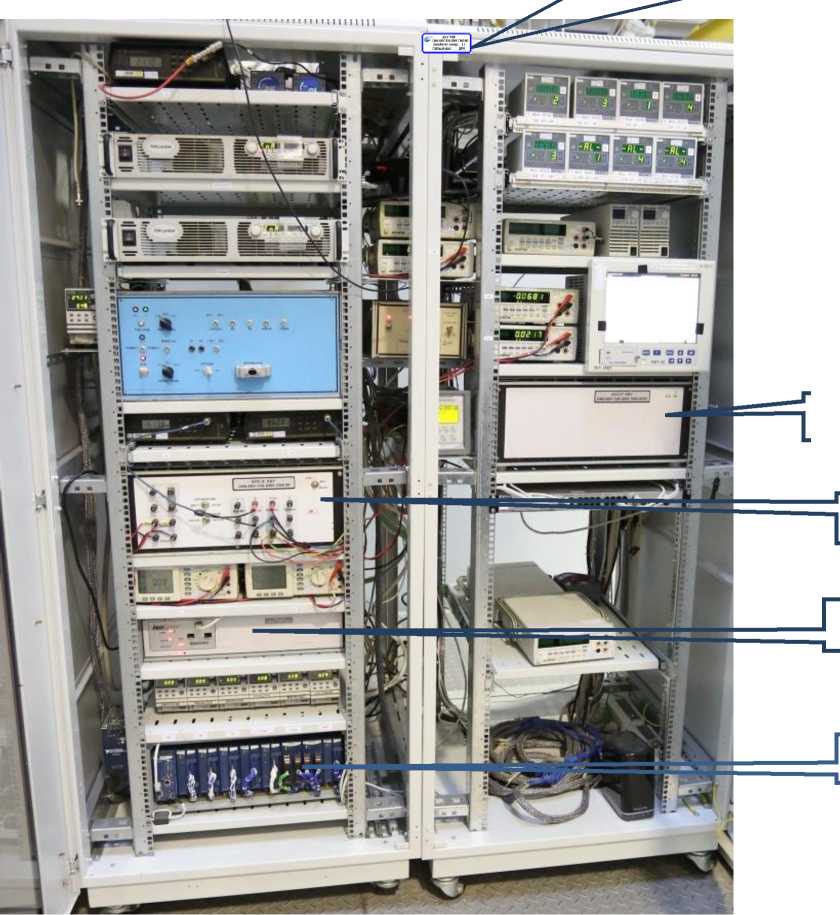

Рисунок 1. Общий вид шкафа с оборудованием АСУ ТП с указанием устройств ИК АСУ ТП и местом нанесения идентификационной бирки.
АСУ ТП поддерживает функцию обмена данными с не входящими в состав системы средствами измерений по интерфейсу RS-232, Ethernet. Полученные данные могут быть использованы для формирования дополнительных ИК.
Пломбирование системы управления автоматизированной технологическими процессами не предусмотрено.
Наименование, заводской номер в цифровом формате, год выпуска указываются на идентификационной бирке, показанной на рисунке 2.

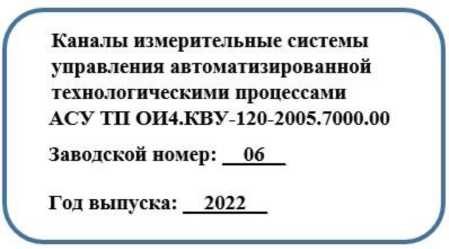

Рисунок 2. Идентификационная бирка.
В состав программного обеспечения (ПО) входят: общее ПО; ПО Run-Time System содержащее общие библиотеки и компоненты среды разработки специального ПО для работы скомпилированных приложений; разработанное специальное ПО; конфигурационное ПО от производителей СИ; коммуникационное ПО от производителей плат расширения коммуникационных портов ПЭВМ.
В состав общего ПО входят: операционная система Microsoft Windows XP Professional Service Pack 3; программные средства защиты и восстановления данных; сервисные системные программные средства (драйверы, архиваторы, редакторы, генераторы отчетов и т.д.).
В состав специального ПО «OPCVIEW» входят: программа монитора «OPCVIEW» СИ и компонентов измерительных систем (КИС); программа просмотра «TLD View» сохраненных в базе данных (БД) результатов измерений в виде графиков и сохранения в виде изображения требуемого формата; программа экспорта «TLD Toolboox» сохраненных в БД результатов измерений в текстовую таблицу или графическую форму; программа конфигурации «Protector» для защиты шкал калибровки каналов от несанкционированного доступа; пакет программ «SPY NET» предназначенных для проверки связи и диагностики СИ и КИС в автономном режиме.
К метрологически значимой части программного обеспечения относится OPCVIEW.exe и Protector.exe.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение | |
| OPCVIEW.exe | Protector.exe | |
| Идентификационное наименование | OPCVIEW.exe | Protector.exe |
| Номер версии (идентификационный номер) | 3.4.4.11 и выше | 1.0.0.6 и выше |
| Цифровой идентификатор (контрольная сумма исполняемого кода метрологически значимой части ПО) | 87adf558c7981 271f78ac0de68c cff2d | 70699d3b674f61 30587cb0309332 0808 |
Для идентификации версий ПО используется встроенный модуль идентификации «MD5CheckSum Window». Защита метрологически значимых параметров шкал преобразования каналов обеспечивается специальными паролями в программе управления доступом к конфигурации шкал DAQmx (Protector.exe).
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические характеристики ИК АСУ ТП оцениваются с учетом влияния ПО всех компонентов, входящих в их состав.
Метрологические и технические характеристики ИК АСУ ТП ОИ4.КВУ-120-
2005.7000.00 приведены в Таблицах 2 - 4.
Таблица 2 - Метрологические характеристики основных измерительных каналов (ИК).
| Тип входного сигнала | Диапазон измерений | Количест во ИК | Пределы допускаемой приведенной к диапазону измерений погрешности, ±, % | Тип устройства сбора данных, блок (устройство) |
| Постоянное электрическое напряжение | от 0 до 5 В | 2 | 0,1 | isoLynx SLX200, БНС-А |
| от 0 до 10 В | 8 | 0,2 | ||
| от 0 до 20 В | 3 | 0,1 | ||
| от 0 до 40 В | 10 | 0,1 | ||
| от 0 до 1000 В | 1 | 0,1 | ||
| от 0 до 10 В | 8 | 0,2 | cFP-A1-100, УУ | |
| Постоянный электрический ток | от 0 до 0,15 А | 8 | 0,2 | isoLynx SLX200, бнс-а |
| от 0 до 5 А | 2 | 0,2 | ||
| от 0 до 10 А | 1 | 0,1 | ||
| от 0 до 20 А | 2 | 0,15 | ||
| от 0 до 30 А | 1 | 0,2 | ||
| Колебания тока разряда | от 0 до 8 А | 1 | 5 | Вольтметр переменного тока В3-71 |
Таблица 3 - Метрологические характеристики дублирующих измерительных каналов (ИК).
| Тип входного сигнала | Диапазон измерений ИК | Диапазон значений электрического напряжения на выходе ИК | Количество ИК, шт. | Пределы допускаемой приведенной к диапазону измерений погрешности, ±, % |
| Постоянное электрическое напряжение | от 0 до 5 В | от 0 до 5 В | 2 | 0,2 |
| от 0 до 20 В | от 0 до 5 В | 3 | 0,2 | |
| от 0 до 40 В | от 0 до 5 В | 9 | 0,2 | |
| от 0 до 1000 В | от 0 до 5 В | 1 | 0,2 | |
| Постоянный электрический ток | от 0 до 5 А | от 0 до 5 В | 2 | 0,2 |
| от 0 до 10 А | от 0 до 5 В | 1 | 0,2 | |
| от 0 до 20 А | от 0 до 2 В | 2 | 0,2 | |
| от до 30 А | от 0 до 3 В | 1 | 0,2 |
Таблица 4 - Основные технические характеристики ИК АСУ ТП ОИ4.КВУ-120-2005.7000.00
| Наименование характеристик | Значение |
| Число основных измерительных каналов | 47 |
| Число дублирующих измерительных каналов | 21 |
| Число измерительных каналов на основе цифровых приборов, с выходом RS232, Ethernet, не более | 255 |
| Частота опроса каналов БНС-A, Гц | 10 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа - напряжение питающей сети, В - частота питающей сети, Гц | от +15 до +35 °С не более 80 от 86 до 106 кПа 220±22 50±1 |
наносится на титульный лист ОИ4.КВУ-120-2005.7000.00ФО «Каналы измерительные системы автоматизированной управления технологическими процессами АСУ ТП зав. №06 ОИ4.КВУ-120-2005.7000.00. Формуляр» типографским способом.
Таблица 5 - Комплектность ИК АСУ ТП ОИ4.КВУ-120-2005.7000.00
| Наименование | Обозначение | Количество |
| Устройство управления | ОИ4.КВУ-120-2005.7600.00 | 1 экз. |
| Блок преобразования сигналов | КВУ ОИ4.КВУ-120-2005.7501.00 | 1 экз. |
| Блок нормализации и аналого-цифрового преобразования сигналов | ОИ4.КВУ-120-2005.7700.00 | 1 экз. |
| Блок нормализации сигналов дублирующей системы измерений | ОИ4.КВУ-120-2005.7801.00 | 1 экз. |
| Блок измерений электрического тока | 4.639.0000.00 | 1 экз. |
| Вольтметр переменного тока | В3-71, регистрационной номер 16689-97 | 1 экз. |
| Персональный компьютер (ПК) с платой NI PCI-232/8 | 1 экз. | |
| Руководство по эксплуатации | ОИ4.КВУ-120-2005.7000.00РЭ | 1 экз. |
| Формуляр | ОИ4.КВУ-120-2005.7000.00ФО | 1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 6 документа ОИ4.КВУ-120-2005.7000.00РЭ «ИК АСУ ТП Система управления, автоматизированная технологическими процессами. Каналы измерительные зав. №06. Руководство по эксплуатации».
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 140-16 - 100 А»;
Приказ Росстандарта от 30 декабря 2018 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц».
