Государственный реестр средств измерений

Анализаторы зерна, зернопродуктов и комбикормов DS3, 90010-23

90010-23
Анализаторы зерна, зернопродуктов и комбикормов DS3 (далее - анализаторы) предназначены для экспрессных измерений массовой доли жира, белка, влаги, сырой клейковины, золы в ряде пищевых продуктов, в том числе комбикормах, зерне, зернобобовых, масличных культурах и продуктах их переработки.
Карточка СИ
Номер в госреестре 90010-23
Наименование СИ Анализаторы зерна, зернопродуктов и комбикормов
Обозначение типа СИ DS3
Изготовитель "FOSS Analytical A/S", Дания
Год регистрации 2023
Срок свидетельства 18.09.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы зерна, зернопродуктов и комбикормов DS3 (далее - анализаторы) предназначены для экспрессных измерений массовой доли жира, белка, влаги, сырой клейковины, золы в ряде пищевых продуктов, в том числе комбикормах, зерне, зернобобовых, масличных культурах и продуктах их переработки.

Описание

Принцип действия анализаторов основан на методе инфракрасной (ИК) спектроскопии отражения и пропускания в ИК-области. При проведении анализа интенсивность оптического излучения (отражения для твердых веществ и пропускания для жидких веществ) по специальной программе методом многофакторного анализа пересчитывается в следующие показатели комбикормов, зерна, зернобобовых, масличных культур и продуктов их переработки: массовая доля белка; массовая доля влаги (влажности); массовая доля сырой клейковины; массовая доля жира; массовая доля золы и т.д.

Конструктивно анализатор представляет собой лабораторный настольный прибор и состоит из следующих основных узлов:

- измерительный блок, включающий источник ИК-излучения (галогеновая лампа), монохроматор с подвижной дифракционной решеткой; фокусирующая оптическая система; детекторы (кремниевый фотодиод для диапазона длин волн от 400 до 1098 нм и детектор на основе сульфида свинца для диапазона длин волн от 1100 до 2500 нм);

- блок транспортировки образцов, предназначенный для размещения и перемещения (вращательного движения) кюветы с исследуемым образцом или раствором в потоке излучения;

- блок управления и обработки информации, включающий персональный компьютер.

Для анализаторов разработано специализированное программное обеспечение «ISIscan NOVA», работающее в среде Windows на отдельном ПК, основное назначение которого управление режимами работы, операциями калибровки, измерений и сохранения результатов.

Анализатор предназначен для анализа образцов комбикормов, зерна, зернопродуктов, зернобобовых и масличных культур без предварительной пробоподготовки или после измельчения. Для анализируемых образцов предусмотрены чаши для проб малая и большая (соответственно, объем загружаемого для анализа образца составляет 100 см3 и 380 см3), в анализаторе также возможно применение чашек Петри, 89 мм и 58 мм, кюветы с золотым отражателем для однородных жидких образцов, предусмотрен также держатель и чаша для проведения спектроскопии в ближней ИК области.

Специализированные чаши для проб оснащены метками радиочастотной идентификации, что позволяет автоматизировать проведение анализа, а также контролировать правильность проведения анализа. Специальный поворотный стол, на который устанавливается чаша для проб, обеспечивает многократное измерение образца в процессе анализа.

Анализаторы выпускаются в двух модификациях - NIRS DS3 и NIRS DS3F, различающихся спектральными диапазонами: анализатор NIRS DS3 работает в спектральном диапазоне от 400 до 2500 нм, анализатор NIRS DS3F - в спектральном диапазоне от 850 до 2500 нм.

Маркировочная табличка с серийным номером, наименованием и производителем анализатора расположена на задней панели анализатора методом наклейки. Также информация о наименовании анализатора, его серийном номере, версии программного обеспечения приведена в разделе «Информация о системе» программного обеспечения анализатора. Серийный номер имеет цифровой формат.

Общий вид анализатора представлен на рисунке 1. Место нанесения серийного номера показано на рисунке 2.

Пломбирование и нанесение знака поверки на анализатор не предусмотрено.

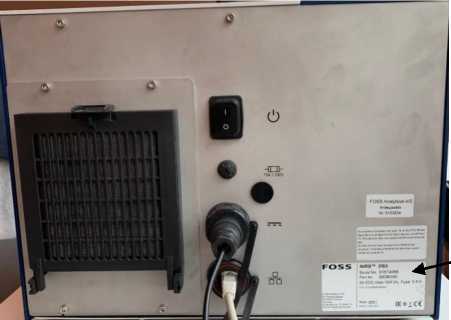

Рисунок 2 - Место нанесения серийного номера на анализаторы зерна, зернопродуктов и комбикормов DS3

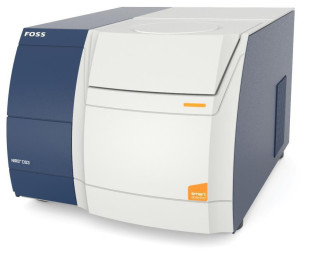

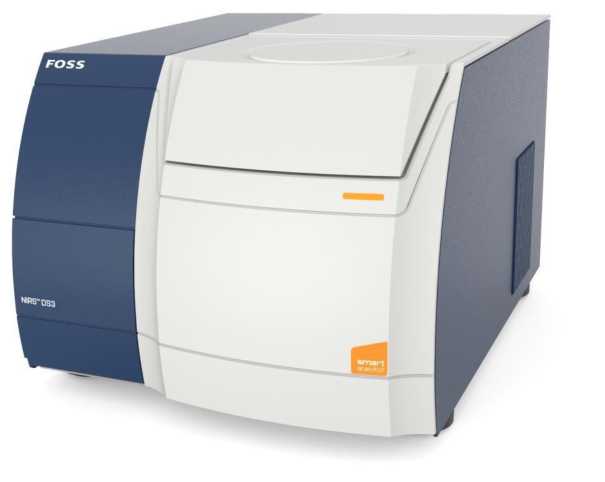

Рисунок 1 - Общий вид анализатора зерна, зернопродуктов и комбикормов DS3

Место нанесения серийного номера

Программное обеспечение

Для анализаторов разработано специализированное программное обеспечение (ПО): встроенное ПО ISIscan Nova, позволяющее управлять параметрами измерений, сохранять настройки анализатора. ПО анализатора заложено при производстве и защищено от доступа и изменения, может быть обновлено до актуальной версии при получении соответствующих файлов от производителя.

ПО анализаторов обеспечивает хранение параметров измерений (включая заводские тестовые параметры измерений продуктов) и результатов анализа (до 10000 результатов измерений).

Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик. Уровень защиты программного обеспечения анализатора «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

ISIscan NOVA

Номер версии ПО

не ниже 10.0.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массовой доли жира, %

от 3 до 60

Пределы допускаемой абсолютной погрешности измерений массовой доли жира, %

± 1,2

Диапазон измерений массовой доли белка, %

от 5 до 60

Пределы допускаемой абсолютной погрешности измерений массовой доли белка, %

± 0,6

Диапазон измерений массовой доли влаги, %

от 4 до 45

Пределы допускаемой абсолютной погрешности измерений массовой доли влаги, %

± 0,5

Диапазон измерений массовой доли сырой клейковины, %

от 19 до 36

Пределы допускаемой абсолютной погрешности измерений массовой доли сырой клейковины, %

± 3

Диапазон измерений массовой доли золы, %

от 0,5 до 10

Пределы допускаемой абсолютной погрешности измерений массовой доли золы, %

± 0,3

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Г абаритные размеры, мм, не более

- длина

375

- высота

300

- ширина

490

Масса, кг, не более

27

Параметры электрического питания:

- напряжение переменного тока, В

от 200 до 240

- частота переменного тока, Гц

50/60

П Продолжение таблицы 3

1

2

Потребляемая мощность, В^А, не более

105

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

от +5 до +40 90

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

1 Анализатор зерна, зернопродуктов и комбикормов

NIRS DS3/

NIRS DS3F

1 шт.

2 Руководство по эксплуатации

-

1 экз.

3 Принадлежности для подключения и технического обслуживания анализатора

-

1 шт.

4 Комплект чаш для образцов

-

1 шт.

5 Методика поверки

-

1 экз.

Сведения о методах измерений

приведены в разделе 4.2 «Процедура анализа» Руководства по эксплуатации.

При использовании в сфере государственного регулирования средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2832 «Об утверждении Государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах»;

Техническая документация «FOSS Analytical A/S», Дания.
