Устройство сбора и передачи данных НЕВА V02, 90011-23

Назначение

Устройства сбора и передачи данных НЕВА V02 (далее - УСПД) предназначены для сбора, накопления учетных данных со счётчиков электроэнергии, передачи их на сервер автоматизированной информационно-измерительной системы коммерческого учёта электроэнергии (АИИС КУЭ) и контроля объектов автоматизации.

Описание

Устройства сбора и передачи данных НЕВА V02 осуществляют сбор данных со счётчиков электроэнергии через коммуникационные модули. Обмен данными может осуществляться по интерфейсам PLC, Zigbee, PLC-RF, LoRaWAN и RS-485. Для связи с сервером опроса (сервер АИИС КУЭ) используется интерфейс Ethernet или GSM канал связи. Для работы последнего требуется SIM-карта оператора сотовой связи.

Связь с сервером АИИС КУЭ и передача данных обеспечивается с использованием одного из трёх режимов обмена информацией: по регламенту (меткам времени), по запросу и спорадически.

Конфигурирование и контроль УСПД реализован с помощью встроенного web-приложения «Панель управления УСПД» (далее - ПО). Доступ к функционалу данного ПО осуществляется с помощью web-браузера по каналам Ethernet, GSM или Wi-Fi соединения. Функционал ПО позволяет осуществлять конфигурирование УСПД, просматривать собранные данные со счётчиков, устанавливать (синхронизировать) время внутренних часов, а также осуществлять отладочные операции.

Для поддержания хода часов при отсутствии основного питания контроллер имеет встроенную литиевую батарею.

Для фиксации корректности и исправности работы УСПД имеет функцию ведения журнала событий с фиксированием фактов изменения настроек УСПД, пропадания (отключения) питания, а также результатов выполнения функции самодиагностики. Последняя работает в фоновом режиме и постоянно осуществляет контроль работоспособности УСПД.

УСПД реализует выполнение следующих функций;

- сбор данных об энергопотреблении со счётчиков электроэнергии;

- сбор и передача данных телесигнализации и телеуправления;

- хранение данных об энергопотреблении;

- передача данных на сервер АИИС КУЭ;

- синхронизация времени встроенных часов с источниками точного времени;

- синхронизация времени в счётчиках электроэнергии;

- прямой доступ к счетчикам электроэнергии с сервера АИИС КУЭ;

- сбор и хранение журналов событий приборов учёта (ПУ) счётчиков электроэнергии;

- управление нагрузкой;

- самодиагностика работоспособности с записью в журнал событий УСПД фактов неисправности;

Данные учёта электроэнергии с ПУ включают:

- потреблённую (отпущенную) активную и реактивную энергию (в двух направлениях);

- профили нагрузок счётчиков электрической энергии;

- данные о параметрах качества электроэнергии: медленные изменения частоты сети и напряжения.

На лицевой панели УСПД располагается светодиодная индикация, предназначенная для отображения информации о состоянии УСПД, системе питания и режимах работы каналов связи.

На лицевой панели УСПД методом лазерной гравировки нанесены:

- логотип производителя ООО «Тайпит-ИП»;

- модификация устройства - на верхней строчке панели;

- год выпуска и заводской девятизначный номер через пробел, шрифтом PF DIN Text Cond Pro, не менее 5 мм в нижнем левом углу;

- знак утверждения типа, в нижнем левом углу;

- QR-код, в котором содержится информация о контактах производителя ООО «Тайпит-ИП»;

- условные обозначения для слотов SIM карт и съёмного носителя, а также сокращенные буквенные обозначения светодиодной индикации рабочего состояния УСПД.

На лицевой панели и (или) иных местах корпуса может располагаться иная информация, предусмотренная действующим законодательством и(или) договором поставки.

Корпус УСПД имеет возможность настенного крепления и установки на DIN-рейку.

УСПД имеет модульную конструкцию и два отсека: клеммный (монтажный) и системный. В системном отсеке размещены: модуль питания, процессорный модуль c Wi-Fi передатчиком и энергонезависимой памятью, модуль часов реального времени, модули связи со счётчиками электроэнергии, а также модуль LTE/GNSS. Системный отсек УСПД закрывается лицевой панелью с прозрачной, пломбируемой крышкой.

В монтажном отсеке УСПД размещены клеммники для подключения питания (основного и резервного), интерфейсов связи, дискретные выходы для телеуправления дискретные входы для подключения датчиков сигнализации, а также разъёмы для подключения антенн глобальных навигационных спутниковых систем (ГНСС), Wi-Fi и GSM связи. Монтажный отсек закрывается защитной крышкой с элементами для навешивания пломб. Ввод в монтажный отсек осуществляется через гермовводы.

Ограничение доступа к местам настройки (регулировки) и обслуживания, расположенным под крышками лицевой панели и клеммного (монтажного) отсека, осуществляется пломбировкой:

- пломбы навесного типа устанавливаются на лицевой панели организацией, осуществляющей поверку УСПД с оттиском знака поверки. Крышка лицевой панели пломбируется изготовителем или организацией, занимающейся обслуживанием УСПД. Крышка клеммного отсека пломбируются эксплуатирующей организацией;

- электронные пломбы срабатывают при открывании соответственно лицевой панели, крышки лицевой панели или крышки монтажного отсека. Факт срабатывания электронной пломбы фиксируется записью в журнал событий УСПД.

Заводские номера, идентифицирующие каждый из устройств, наносятся на лицевую панель счетчика, методом лазерной гравировки (или другим способом, не ухудшающим качества) в числовом формате.

Область применения УСПД - промышленные предприятия, предприятия электроэнергетики и жилищно-коммунальное хозяйство в составе АИИ СКУЭ.

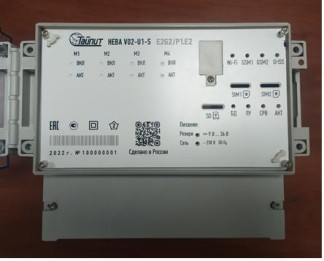

Фотографии общего вида УСПД с местами опломбирования представлены на рисунках 1, 2.

Место нанесения знака утверждения типа

Место нанесения

заводского номера

Места нанесения знака поверки

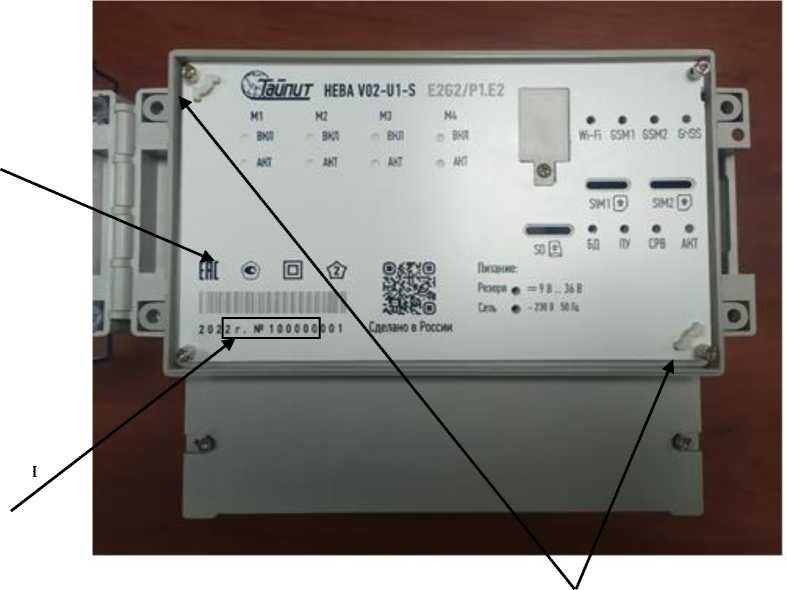

Рисунок 1 - Общий вид УСПД с местами навешивания пломб со знаком поверки

Пломбы обслуживающей организации \

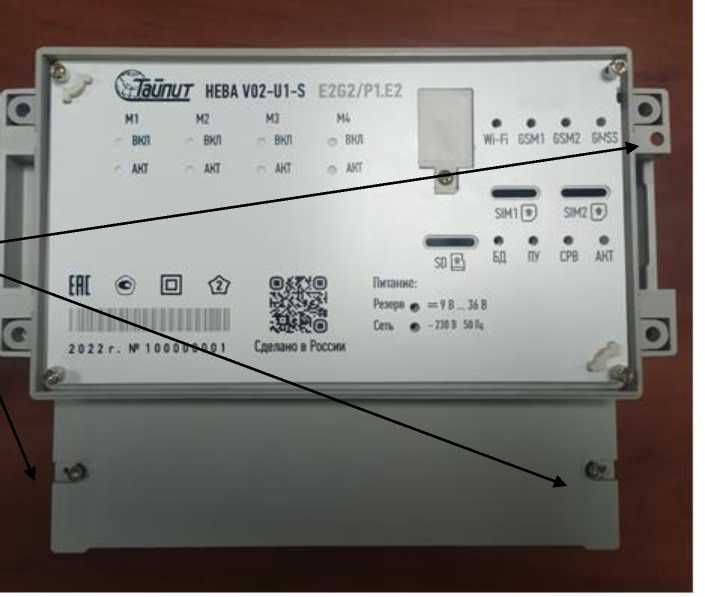

Рисунок 2 - Общий вид УСПД с местами навешивания пломб обслуживающей организации

УСПД имеет энергонезависимые встроенные часы реального времени с кварцевым резонатором, а также синхронизирует часы подключаемых к УСПД приборов учёта. Синхронизация встроенных часов УСПД c национальной шкалой координированного времени UTC (SU), а также внутренних часов приборов учёта обеспечивается использованием сервиса точного времени NTP или с помощью встроенного приёмника сигналов ГНСС ГЛОНАСС/GPS.

Исполнения УСПД НЕВА V02 приведены в структуре условных обозначений:

НЕВА V02 -X1X2-S ЕХз GX4/X5X11.X6X11...X10X11

Сменные символы:

X1 - обозначение модели устройства, могут принимать значения:

U - универсальный; В - базовый

Х2 - обозначение варианта индикации, могут принимать значения от 0 до 5:

0 - без индикации, 1 - светодиодная, 2 - дисплей черно-белый, 3 - дисплей черно-белый сенсорный, 4 - дисплей цветной, 5 - дисплей цветной сенсорный

S - наличие модуля ГНСС, отсутствие этого символа указывает на отсутствие этой функции в устройстве

E - наличие модуля Ethernet;

Х3 - указывает на количество модулей связи с сервером Ethernet и может принимать значения от 0 до 2

G - наличие модуля GSM

Х4 - указывает на количество модулей связи с сервером GSM и может принимать значения от 0 до 2

Х5.Х10 - тип модуля связи с ПУ, может принимать значения:

R - RF, P - PLC, E - (EIA) RS-485, C - Hybrid (PLC+RF), L - LoraWAN,

Z - ZigBee

X11 - количество модулей связи с приборами учета. Если модуль установлен один, то цифра в обозначении не ставится.

УСПД обеспечивает подключение следующих приборов учета (ПУ) производства ООО «Тайпит-ИП»: НЕВА МТ115 2AR2S, НЕВА СТ4, НЕВА СП1, НЕВА СП3, НЕВА СТ2 и иных СИ, поддерживающих аналогичные функциональные возможности.

Программное обеспечение

Программное обеспечение УСПД (далее - ПО) включает в свой состав метрологически значимую и метрологически незначимую части.

Метрологически значимая часть ПО представлена модулем часов реального времени, осуществляющего контроль за точностью хода часов посредством синхронизации с сервером NTP по Ethernet соединению или по сигналам ГНСС ГЛОНАСС/GPS.

Конструкция УСПД исключает возможность несанкционированного влияния на ПО и измерительную информацию. Для реализации этой возможности в УСПД есть программная защита от несанкционированного доступа к данным и настройкам ПО, а также предусмотрена электронная пломба с фиксацией факта её вскрытия в журнале событий.

Метрологически не значимая часть ПО представлена программными обеспечениями «Панель управления УСПД», «Диагностика УСПД», «ElMeter». ПО «Панель управления УСПД» позволяет осуществлять управление и конфигурирование УСПД с использованием Web-сервера и подключением по сетям Ethernet, GSM и/или Wi-Fi. На этапах проведения первичной и периодической поверок с целью проверки работоспособности функционала УСПД применяются ПО «Диагностика УСПД» и ПО «ElMeter».

Идентификационные данные метрологически значимой встроенной части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты в соответствии с Рекомендациями Р 50.2.077-2014 - «высокий».

Технические характеристики

Метрологические характеристики УСПД приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Основные технические характеристики УСПД приведены в таблице 3.

Таблица 3 - Технические характеристики

Окончание таблицы 3 - Технические характеристики

Знак утверждения типа

наносится на лицевой панели методом лазерной гравировки и на титульных листах руководства по эксплуатации и формуляра типографским способом.

Комплектность

Комплектность УСПД приведена в таблице 4.

Таблица 4 - комплектность УСПД

Сведения о методах измерений

приведены в разделе «Описание и работа» документа ТАСВ.421457.005 РЭ «Устройство сбора и передачи данных НЕВА V02. Руководство по эксплуатации».

Нормативные документы

ГОСТ 22261 - 94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 58940-2020 «Требования к протоколам обмена информацией между компонентами интеллектуальной системы учета и приборами учета»;

ГОСТ IEC 61038-2011 «Учет электроэнергии. Тарификация и управление нагрузкой.

Особые требования к переключателям по времени»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ТАСВ.421457.005 ТУ «Устройство сбора и передачи данных НЕВА V02. Технические условия».
