| Номер в госреестре | 90012-23 |
| Наименование СИ | Генераторы нулевого воздуха |
| Обозначение типа СИ | AQMS-100 |
| Изготовитель | "Focused Photonics Inc." ("FPI Inc."), КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 18.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы нулевого воздуха AQMS-100 (далее - генераторы) предназначены для передачи единицы объемной доли определяемых примесей в нулевом воздухе.
Генераторы являются рабочими эталонами 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной приказом Росстандарта от 31 декабря 2020 г. № 2315 и могут применяться для испытаний в целях утверждения типа, поверки и калибровки средств измерений (газоанализаторов, газосигнализаторов, хроматографов, газоаналитических систем, газоаналитических преобразователей и др.).
Принцип действия генераторов основан на прокачивании воздуха при помощи компрессора через систему фильтров, производящую очистку воздуха от газов-загрязнителей, аэрозольных частиц и избыточной влаги.
Конструктивно генераторы представляют собой одноблочные приборы с внешним компрессором.
Компрессор отбирает воздух из окружающей среды и подает его в змеевик - охладитель для отделения конденсата. Осушенный воздух поступает в резервуар для хранения, где он изолируется запорным клапаном.
Через регулятор давления на выходе генератора, воздух подается на систему фильтров, где происходит удаление примесей:
- фильтр для удаления углеводородов и оксида углерода (СО), где под действием высокой температуры происходит окисление углеводородов до диоксида углерода (СО2) и воды (Н2О), оксида углерода (СО) до диоксида углерода (СО2);
- пурафиловый фильтр для окисления оксида азота (NO) до диоксида азота (NO2);
- угольный фильтр для удаления диоксида азота (NO2), озона (Оз), диоксида серы (SO2), сероводорода (H2S) и аммиака (NH3);
- фильтр тонкой очистки для удаления частиц с размером более 10 мкм.
На лицевой панели генераторов расположены: кнопка включения, манометр, регулятор давления, индикаторные светодиоды. На задней панели прибора расположены: пурафиловый и угольный фильтры, разъем для подключения питания, штуцера входа и выхода воздуха и вентилятор.
Пломбирование корпуса генератора от несанкционированного доступа не предусмотрено.
Заводской номер в буквенно-цифровом формате наносится печатным способом на маркировочную табличку, расположенную на задней панели.
Общий вид генераторов и место нанесения знака утверждения типа представлены на рисунке 1, общий вид маркировочной таблички с местом нанесения заводского номера - на рисунке 2.
Нанесение знака поверки на генераторы не предусмотрено.
Место нанесения знака утверждения типа

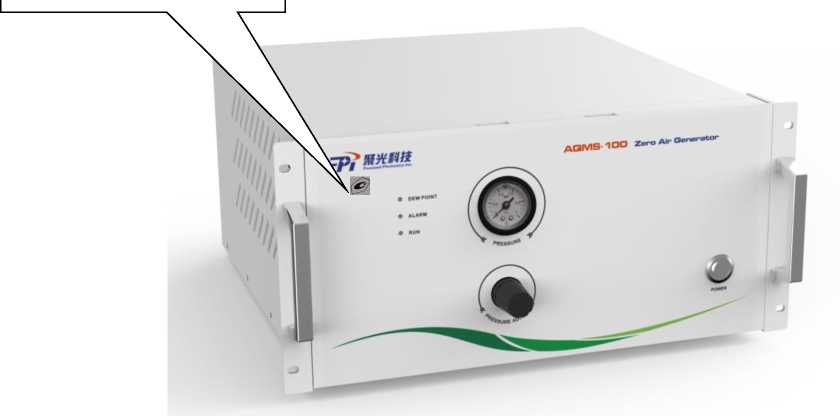

Рисунок 1 - Общий вид генераторов
номера
Место нанесения заводского

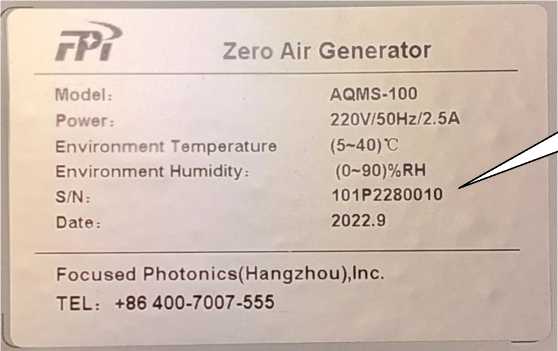

Рисунок 2 - Общий вид маркировочной таблички
Таблица 1 - Основные метрологические характеристики
| Определяемая примесь в нулевом воздухе на выходе генератора | Объемная доля определяемой примеси в нулевом воздухе, Xi, млн-1, не более1) |
| Диоксид серы (SO2) | 0,0005 |
| Сероводород (H2S) | 0,0005 |
| Оксид азота (NO) | 0,0005 |
| Диоксид азота (NO2) | 0,0005 |
| Озон (Оз) | 0,0005 |
| Аммиак (NH3) | 0,005 |
| Оксид углерода (CO) | 0,025 |
| Углеводороды в пересчете на метан (СН4) | 0,02 |
| 1) Содержание загрязняющих веществ в воздухе на входе генератора не должно превышать норм согласно ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны»: - для всех компонентов кроме углеводородов в пересчете на метан не более ПДК согласно ГОСТ 12.1.005-88; - для углеводородов в пересчете на метан не более 600 млн-1 (об.д.). | |
Таблица 2 - Прочие метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон задания рабочего давления воздуха на выходе генераторов, кПа, при объемном расходе воздуха 20 дм3/мин | от 185 до 235 |
| Пределы допускаемой абсолютной погрешности поддержания давления в течении 8 ч непрерывной работы, кПа | ±25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение объемного расхода нулевого воздуха на выходе генератора, дм3/мин | 20±2 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50±1 |
| Потребляемая мощность, В^А, не более | 150 |
| Время прогрева, мин, не более | 30 |
| Масса, кг, не более | 25 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 570 485 225 |
| Средняя наработка до отказа, ч | 6000 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, % - атмосферное давление, кПа | от +10 до +35 от 15 до 90 от 84 до 106,7 |
наносится печатным способом на титульный лист Руководства по эксплуатации и в виде наклейки на верхний левый угол передней панели генератора.
Таблица 4 - Комплектность генераторов
| Наименование | Обозначение | Количество |
| Генератор нулевого воздуха | AQMS-100 | 1 шт. |
| Компрессор | - | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
приведены в разделе 4 «Эксплуатация» Руководства по эксплуатации.
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Стандарт предприятия фирмы «Focused Photonics Inc.» («FPI Inc.»), КНР.
