| Номер в госреестре | 90013-23 |
| Наименование СИ | Генераторы газовых смесей |
| Обозначение типа СИ | AQMS-200 |
| Изготовитель | "Focused Photonics Inc." ("FPI Inc."), КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 18.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы газовых смесей AQMS-200 (далее - генераторы) предназначены для передачи единицы объемной (молярной) доли компонентов в воздухе или азоте, в качестве рабочих эталонов 1-го разряда в соответствии с Приказом Росстандарта от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах» и могут применяться для испытаний в целях утверждения типа, поверки и калибровки средств измерений (газоанализаторов, газосигнализаторов, хроматографов, газоаналитических систем, газоаналитических преобразователей и др.).
Принцип действия генераторов заключается в смешении потоков исходных газовых смесей (ГС) от различных источников и газа-разбавителя с последующим получением ГС с заданным содержанием целевого компонента.
Для получения ГС по измерительному каналу динамического разбавления в генераторах применяются два регулятора массового расхода газа, регулирующие расходы исходной ГС и газа-разбавителя. В качестве исходных ГС используются стандартные образцы состава газовых смесей в баллонах под давлением, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений. Генераторы обеспечивают одновременное подключение до четырех баллонов.
Для получения ГС озона в воздухе по фотометрическому измерительному каналу в генераторе используется встроенный генератор озона, в котором озон образуется из воздуха под воздействием ультрафиолетового излучения ртутной лампы. Содержание озона в ГС на выходе генератора зависит от интенсивности излучения ртутной лампы.
Встроенный фотометр измеряет содержание озона на выходе генератора. Через кювету фотометра поочередно пропускается ГС озона и поверочный нулевой газ (ПНГ). Приемник фотометра последовательно регистрирует интенсивность излучения, прошедших через кювету ГС в следствии чего происходит регулирование интенсивности излучения ртутной лампы.
Для получения ГС диоксида азота (NO2) в воздухе по измерительному каналу титрования в газовой фазе в реакционной камере генератора происходит реакция оксида азота (NO), подаваемого от баллона под давлением с озоном от встроенного генератора озона. Содержание NO2, в получаемой на выходе генератора ГС, пропорционально содержанию озона.
В качестве газа-разбавителя используются ПНГ - очищенный воздух от генераторов нулевого воздуха, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений или азот по ГОСТ 9293-74.
Генераторы осуществляют приготовление ГС с заданным содержанием следующих компонентов: NO, NO2, N2O, NH3, SO2, H2S, CO, CO2, O2, О3, C3H8, CH4.
Конструктивно генераторы выполнены в одном блоке, в состав которого входят газовая система и устройство управления.
Генераторы могут работать в автоматическом или ручном режимах. В автоматическом режиме задается содержание компонента в ГС и микропроцессор рассчитывает необходимый расход газов. В ручном режиме требуемые расходы газов вводятся оператором с дисплея, расположенного на передней панели генераторов.
При помощи меню, отображаемого на дисплее генераторов, можно выбрать компонент, задать требуемое содержание компонента в ГС и общий расход ГС, ввести значение содержания целевого компонента в исходной ГС, а также получить фактическое значение содержания компонента и расхода на выходе генератора.
Генераторы имеют следующие выходные сигналы:
- показания цифрового дисплея;
- цифровой выход RS-232, RS-485, Ethernet.
Пломбирование корпуса генератора от несанкционированного доступа не предусмотрено.
Заводской номер в буквенно-цифровом формате наносится печатным способом на маркировочную табличку, расположенную на задней панели.
Общий вид генераторов и место нанесения знака утверждения типа представлены на рисунке 1, общий вид маркировочной таблички с местом нанесения заводского номера - на рисунке 2.
Нанесение знака поверки на генераторы не предусмотрено.
Место нанесения знака утверждения типа

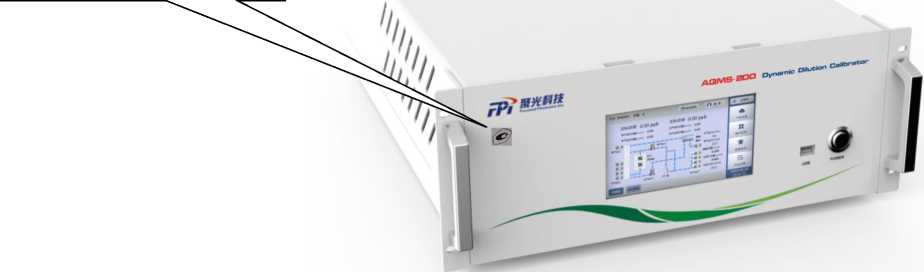

Рисунок 1 - Общий вид генератора

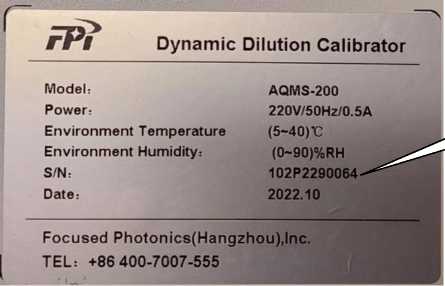

Рисунок 2 - Общий вид маркировочной таблички
Место нанесения заводского
номера
Генераторы имеют встроенное программное обеспечение (ПО). Программное обеспечение осуществляет следующие функции:
- расчет, задание и поддержание содержания компонента на выходе генератора;
- отображение информации на дисплее генератора, навигация по меню;
- обеспечение функционирования узлов и элементов генератора;
- передачу информации по интерфейсам связи;
- контроль целостности программных кодов программного обеспечения, настроечных и калибровочных констант;
- контроль общих неисправностей.
Генераторы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Влияние ПО генераторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AQMS-200 |
| Номер версии (идентификационный номер) ПО, не ниже | AQMS-200.0500E.U0305.V1A.020 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Основные метрологические характеристики
| Измерительный канал | Компонент | Диапазон воспроизведений объемной доли ______ _ -1 компонента, млн | Газ -разбавитель1) | Пределы допускаемой относительной погрешности аттестации исходной ГС2), %, не более | Пределы допускаемой относительной погрешности объемной доли компонента на выходе генератора, % |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Фотометрический канал | Оз | от 0,015 до 0,5 | Воздух | - | ±7 |
| Канал динамического разбавления | NO, NO2 | от 0,02 до 2 включ. | Воздух | ±4 | ±7 |
| св. 2 до 1000 | Воздух, Азот | ±4 | ±6 | ||
| NH3 | от 0,05 до 2 включ. | Воздух | ±3 | ±7,5 | |
| св. 2 до 1000 | Воздух, Азот | ±4 | ±6 | ||
| SO2 | от 0,02 до 2 включ. | Воздух | ±3 | ±7 | |
| св. 2 до 1000 | Воздух, Азот | ±4 | ±6 | ||
| H2S | от 0,005 до 0,1 включ. | Воздух | ±3 | ±7,5 | |
| св. 0,1 до 2 включ. | Воздух | ±3 | ±7 | ||
| св. 2 до 1000 | Воздух, Азот | ±4 | ±6 | ||
| СО, N2O СН4, СзН8 | от 1 до 1000 | Воздух, Азот | ±4 | ±6 | |
| О2 | от 100 до 1000 | Азот | ±4 | ±6 | |
| СО2 | от 20 до 1000 | Воздух* | ±4 | ±6 | |
| Канал титрования в газовой фазе3) | NO2 | от 0,05 до 0,5 | Воздух | ±4 | ±7 |
Таблица 3 - Прочие метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны объемного расхода газа-разбавителя, дм3/мин 1) | от 0,5 до 5 от 1 до 10 от 2 до 20 |
| Пределы допускаемой относительной погрешности установления объемного расхода газа-разбавителя, % | ±2 |
| Диапазоны объемного расхода исходной ГС, см3/мин 1) | от 5 до 50 от 10 до 100 от 20 до 200 |
| Пределы допускаемой относительной погрешности установления объемного расхода исходной ГС, % | ±2 |
| 1) Диапазон объемного расхода газа-разбавителя и исходной ГС устанавливается изготовителем в зависимости от требований заказчика на заводе-изготовителе и не может быть изменен пользователем в процессе эксплуатации. Значение объемного расхода приведено к температуре 0,0 0С и атмосферному давлению 101,325 кПа | |
| Наименование характеристики | Значение |
| Диапазон коэффициентов разбавления | от 1 до 400 1) |
| Время прогрева, мин, не более | 30 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 660 490 188 |
| Масса, кг, не более | 20 |
| Потребляемая мощность, В^А, не более | 275 |
| Напряжение питания переменным током с частотой (50±1) Гц, В | от 207 до 253 |
| Средняя наработка до отказа, ч, не менее | 6000 |
| Средний срок службы, лет | 8 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
| 1) Диапазон коэффициентов разбавления зависит от установленных изготовителем расходов газа-разбавителя и исходной ГС. | |
наносится печатным способом на титульный лист Руководства по эксплуатации и в виде наклейки на верхний левый угол передней панели генератора.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Генератор газовых смесей 1) | AQMS-200 | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 шт. |
| 1) Стандартные образцы состава газовых смесей в баллонах под давлением, источники газа - разбавителя приобретаются отдельно от генератора. | ||
приведены в разделе 7 «Проведение измерений» Руководства по эксплуатации.
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Стандарт предприятия фирмы «Focused Photonics Inc.» («FPI Inc.»), КНР.
