| Номер в госреестре | 90015-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | OTEF 123 |
| Изготовитель | "Alstom grid Messwandler GmbH", Германия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения OTEF 123 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности..
Конструктивно трансформаторы напряжения состоят из активной части (сердечника и обмоток), размещенной в герметичном баке.
Трансформаторы напряжения представляют собой три вторичных обмотки: основных, предназначенных для цепей измерения и защиты, дополнительной, предназначенной для цепей релейной защиты.
К трансформаторам данного типа относятся трансформаторы напряжения OTEF 123 с зав. №№ 2013 / 142692 0030 01; 2013 / 142692 0030 02; 2013 / 142692 0030 03.
Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.
Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера представлен на рисунке 1.
Общий вид маркировочной таблички указан на рисунке 2.
Место нанесения заводского номера
Место пломбировки

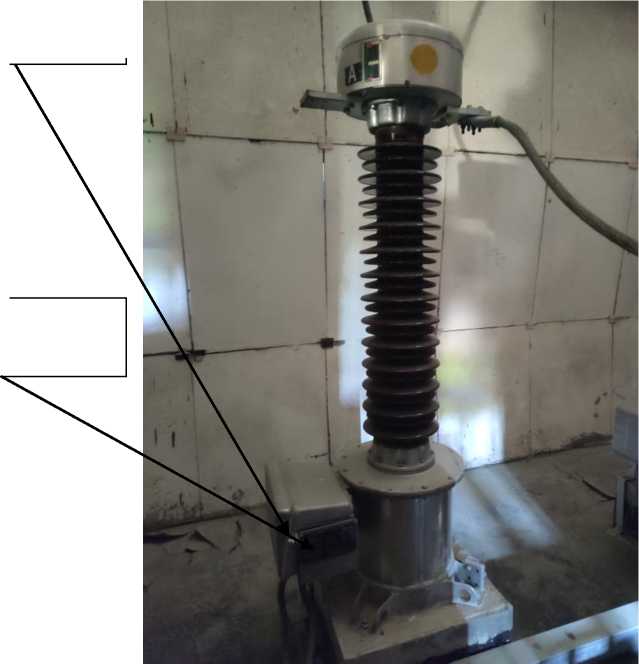

Рисунок 1 - Общий вид трансформаторов с указанием места нанесения нанесения заводского номера
Место нанесения
заводского номера

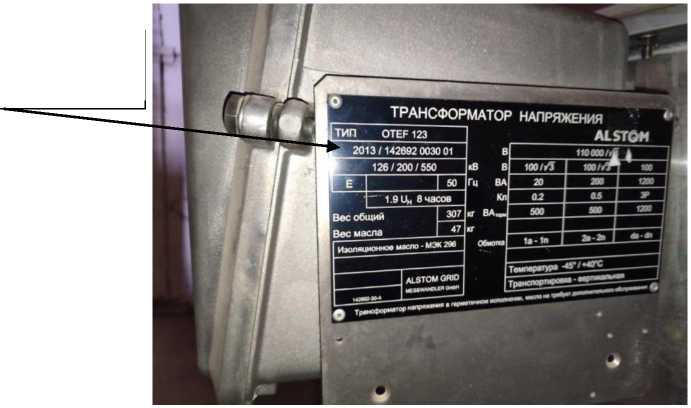

Рисунок 2 - Общий вид маркировочной таблички
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 110/^3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/\3 |
| Классы точности вторичной обмотки для измерений по ГОСТ 1983-2015 | 0,2; 0,5 |
| Класс точности вторичной обмотки для защиты по ГОСТ 1983-2015 | 3P |
| Номинальная вторичная нагрузка, В^А | 20;200;1200 |
| Номинальная частота напряжения сети, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения OTEF 123 | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
приведены в разделе «Общие сведения» паспорта.
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/N3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
