| Номер в госреестре | 90018-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110-II-ХЛ1 |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина (изготовлены в 2003 г.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110-11-ХЛ1 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание. На основании размещена маркировочная табличка с указанием технических данных и заводского номера трансформаторов напряжения.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-110-11-ХЛ1 с заводскими номерами 4192, 4195, 4196, 4200, 4201. Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения нанесен на маркировочную табличку трансформаторов напряжения методом холодной штамповки.
Нанесение знака поверки на средство измерений не предусмотрено.

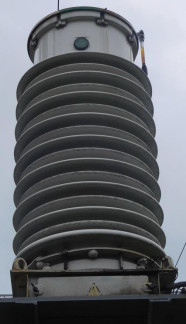

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

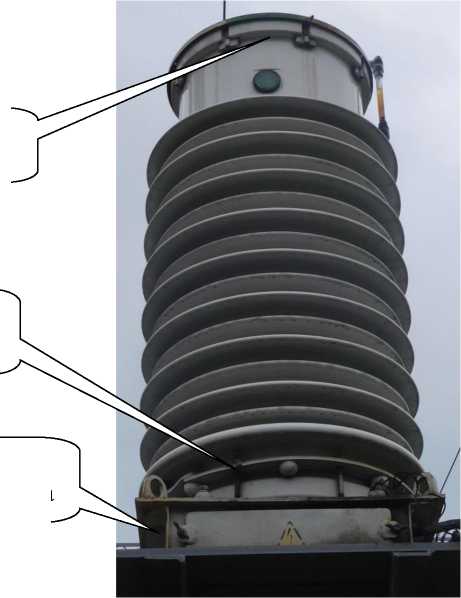

Места для пломбировки
Места для пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов напряжения с указанием мест пломбировки
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Номинальное первичное напряжение, В | 110000:^3 | ||
| Номинальное вторичное напряжение для основной обмотки, В | 100:^3 | ||
| Класс точности по ГОСТ 1983-2015 | 0,5 | 1 | 3 |
| Номинальная вторичная нагрузка, В • А | 400 | 600 | 1200 |
| Номинальная частота, Гц | 50 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации по ГОСТ 15150-69: - температура окружающего воздуха, °С | ХЛ1 от -60 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 4192, 4195, 4196, 4200, 4201) | НКФ-110-11-ХЛ1 | 5 шт. |
| Паспорт | _ | 5 шт. |
Приведены в разделе «Основные сведения об изделии» паспорта трансформатора напряжения.
Приказ Росстандарта от 30 декабря 2019 года № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/93 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
