| Номер в госреестре | 90020-23 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | VERDO Ti5000 |
| Изготовитель | "Zhejiang DALI Technology Co., ltd", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 18.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные VERDO Ti5000 (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на жидкокристаллическом дисплее тепловизоров. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA) на основе оксида ванадия. Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры является переносными (компактными) оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: VERDO Ti5101, VERDO Ti5102, VERDO Ti5103, VERDO Ti5107, VERDO Ti5104, VERDO Ti5108, VERDO Ti5109, VERDO Ti5110. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры инфракрасные VERDO Ti5000 моделей VERDO Ti5109, VERDO Ti5110, VERDO Ti5104, VERDO Ti5108, VERDO Ti5103, VERDO Ti5107, VERDO Ti5102 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры, лазерный целеуказатель и светодиодная лампа. На нижней части корпуса распложены монтажные отверстия и курок. На боковой части корпуса расположены интерфейсы для подключений.
Тепловизоры инфракрасные VERDO Ti5000 модели VERDO Ti5101 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив и объектив видеокамеры. На нижней части корпуса распложены монтажные отверстия и курок. На верхней части корпуса расположены интерфейсы для подключений.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на встроенную память тепловизоров или на съемную карту памяти (кроме модели VERDO Ti5101), или передана посредством прямого подключения к USB-порту на персональный компьютер.
Фотографии общего вида тепловизоров и места нанесения серийных номеров приведены на рисунках 1-5. Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Место нанесения заводского номера

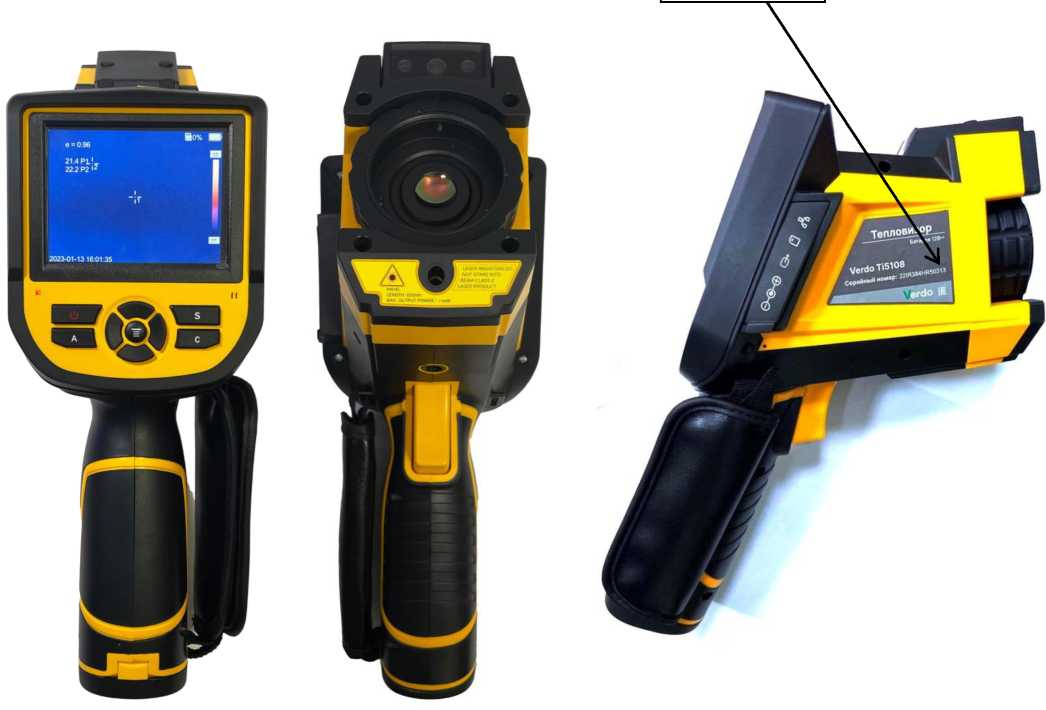

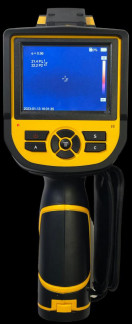

Рисунок 1 - Общий вид тепловизоров инфракрасных VERDO Ti5000 моделей VERDO Ti5104, VERDO Ti5108
Рисунок 2 - Общий вид тепловизоров инфракрасных VERDO Ti5000 моделей VERDO Ti5109,
VERDO Ti5110

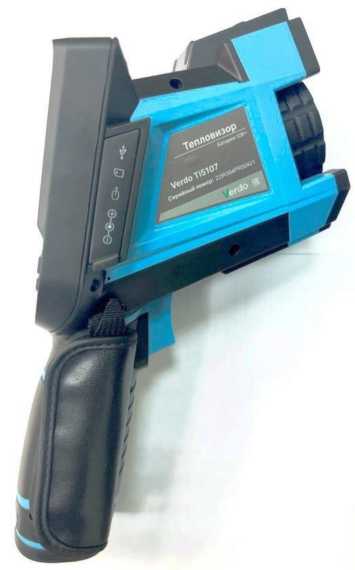

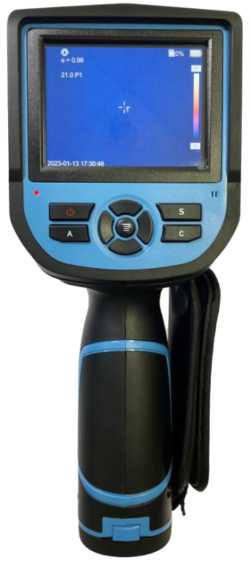

Рисунок 3 - Общий вид тепловизоров инфракрасных VERDO Ti5000 моделей VERDO Ti5103, VERDO Ti5107

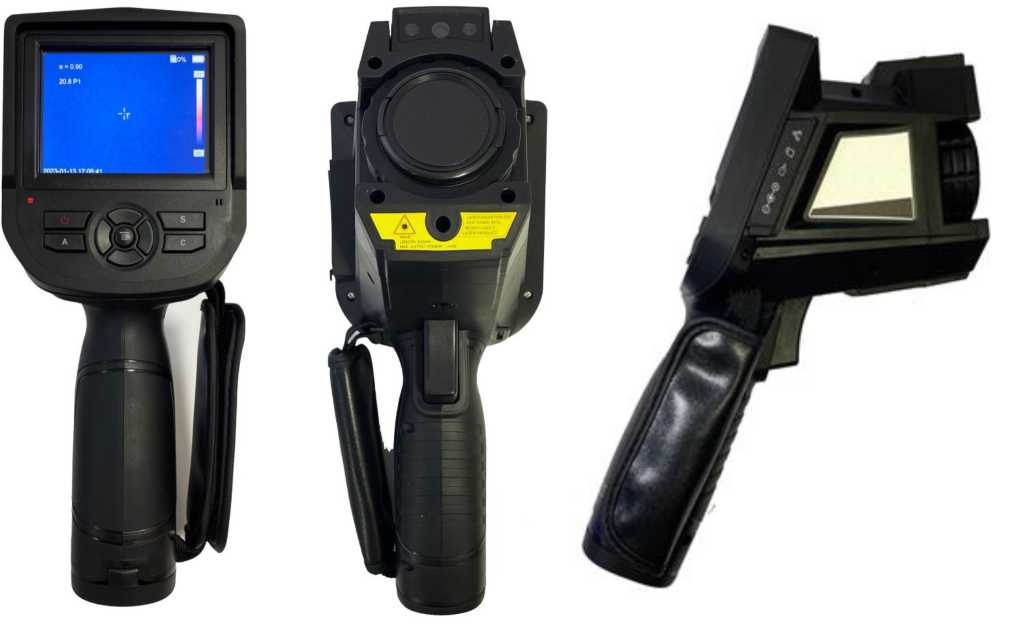

Рисунок 4 - Общий вид тепловизоров
инфракрасных
VERDO
Ti5000 модели VERDO Ti5102

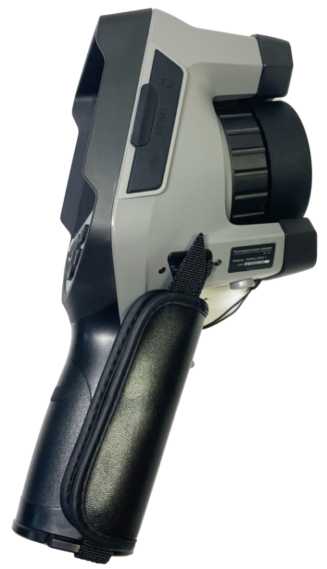

Рисунок 5 - Общий вид тепловизоров инфракрасных VERDO Ti5000 модели VERDO Ti5101
Пломбирование тепловизоров не предусмотрено. Заводской номер в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблицах 1-5.
Таблица 1 - Идентификационные данные ПО тепловизоров инфракрасных VERDO Ti5000 моделей VERDO Ti5104, VERDO Ti5108
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.16 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 2 - Идентификационные данные ПО тепловизоров инфракрасных VERDO Ti5000 моделей VERDO Ti5109, VERDO Ti5110
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.09 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 3 - Идентификационные данные ПО тепловизоров инфракрасных VERDO Ti5000 моделей VERDO Ti5103, VERDO Ti5107
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.52 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 4 - Идентификационные данные ПО тепловизоров инфракрасных VERDO Ti5000 модели VERDO Ti5102
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.01 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 5 - Идентификационные данные ПО тепловизоров инфракрасных VERDO Ti5000 модели VERDO Ti5101
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.01 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное программное обеспечение «IR Reporter» устанавливается на персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, получение тревожных оповещений и другие функции на компьютере.
Метрологические и технические характеристики представлены в таблицах 6-12
Таблица 6 - Метрологические характеристики тепловизоров инфракрасных VERDO Ti5000
моделей VERDO Ti5104, VERDO Ti5108
| Наименование характеристики | Значение (в зависимости от модели) | |
| VERDO Ti5104 | VERDO Ti5108 | |
| Диапазоны измерений температуры, °С (с функцией автоматического переключения) | от -20 до +180 от +140 до +350 (опционально до +650 °С или до +1200 °С) | от -20 до +180 от +140 до +650 (опционально до +1200 или до +2000 °С) |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +1700 °С включ., % | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +1700 °С, % | ±3,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,05 | < 0,04 |
| Спектральный диапазон, мкм | от 8,0 до 14,0 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 25,0°х19,0° | |
| Пространственное разрешение, мрад | 2,72 | 1,36 |
| Коэффициент излучения | от 0,01 до 1,00 | |
| Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С | 0,1 | |
Таблица 7 - Метрологические характеристики тепловизоров инфракрасных VERDO Ti5000
моделей VERDO Ti5109, VERDO Ti5110
| Наименование характеристики | Значение (в зависимости от модели) | |
| VERDO Ti5109 | VERDO Ti5110 | |
| Диапазоны измерений температуры, °С (с функцией автоматического переключения) | от -20 до +180 от +100 до +650 (опционально до +1200 °С) | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,05 | |
| Спектральный диапазон, мкм | от 8,0 до 14,0 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 25°х19° | 25°х19° |
| Пространственное разрешение, мрад | 1,12 | 0,67 |
| Коэффициент излучения | от 0,01 до 1,00 | |
| Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С | 0,1 | |
Таблица 8 - Метрологические характеристики тепловизоров инфракрасных VERDO Ti5000
моделей VERDO Ti5103, VERDO Ti5107____________________________________________
| Наименование характеристики | Значение (в зависимости от модели) | |
| VERDO Ti5103 | VERDO Ti5107 | |
| Диапазоны измерений температуры, °С (с функцией автоматического переключения) | от -20 до +180 от +140 до +350 (опционально до +650 °С) | от -20 до +180 от +140 до +650 (опционально до +1200 °С) |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,06 | < 0,04 |
| Спектральный диапазон, мкм | от 8,0 до 14,0 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 25,0°х19,0° | |
| Пространственное разрешение, мрад | 2,72 | 1,36 |
| Коэффициент излучения | от 0,01 до 1,00 | |
| Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С | 0,1 | |
Таблица 9 - Метрологические характеристики тепловизоров инфракрасных VERDO Ti5000
модели VERDO Ti5102
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +350 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от 0 до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,05 |
| Спектральный диапазон, мкм | от 8,0 до 14,0 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 25,0°х19,0° |
| Пространственное разрешение, мрад | 2,72 |
| Коэффициент излучения | от 0,01 до 1,00 |
| Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С | 0,1 |
Таблица 10 - Метрологические характеристики тепловизоров инфракрасных VERDO Ti5000 модели VERDO Ti5101
| Наименование характеристики | Значение |
| Диапазоны измерений температуры, °С | от -20 до +250 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,06 |
| Спектральный диапазон, мкм | от 8,0 до 14,0 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 28,0°х37,0° |
| Пространственное разрешение, мрад | 4,4 |
| Коэффициент излучения | от 0,01 до 1,00 |
| Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С | 0,1 |
Таблица 11 - Основные технические характеристики тепловизоров инфракрасных VERDO
Ti5000
| Наименование характеристики | Значение |
| Количество пикселей матрицы детектора, пикселихпиксели: - для моделей VERDO Ti5101, VERDO Ti5102, VERDO Ti5103, VERDO Ti5104 - для моделей VERDO Ti5107, VERDO Ti5108, VERDO Ti5109 - для модели VERDO Ti5110 | 160x120 384x288 640x480 |
| Масса, кг, не более: - для моделей VERDO Ti5102, VERDO Ti5103, VERDO Ti5104, VERDO Ti5107, VERDO Ti5108 - для моделей VERDO Ti5109, VERDO Ti5110 - для модели VERDO Ti5101 | 0,98 1,1 0,51 |
| Запись изображений или частота обновлений, Гц: - для моделей VERDO Ti5103, VERDO Ti5107, VERDO Ti5109, VERDO Ti5110 - для модели VERDO Ti5101 - для моделей VERDO Ti5102, VERDO Ti5104, VERDO Ti5108 | 50 или 60 60 50 |
| Габаритные размеры, мм (высота x ширина x длина), не более: - для моделей VERDO Ti5102, VERDO Ti5103, VERDO Ti5104, VERDO Ti5107, VERDO Ti5108 - для моделей VERDO Ti5109, VERDO Ti5110 - для модели VERDO Ti5101 | 230x105x245 116x175x278 88x135x240 |
| Тип батареи | Встроенная съемная аккумуляторная литиевая батарея |
| Время работы от батареи, ч, не менее - для моделей VERDO Ti5102, VERDO Ti5103, VERDO Ti5107, VERDO Ti5109, VERDO Ti5110 - для модели VERDO Ti5101, VERDO Ti5104, VERDO Ti5108 | 4 3 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -15 до +50 от 5 до 95 |
| Средняя наработка до отказа, ч, не менее | 15 000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизор инфракрасный | VERDO Ti5000 (обозначение модели - в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации на тепловизоры инфракрасные VERDO Ti5000 (на русском языке) | - | 1 экз. |
| Зарядное устройство (кроме модели VERDO Ti5101) | - | 1 шт. |
| Литиевые аккумуляторные батареи | - | 2 шт. (1 шт. для модели VERDO Ti5101) |
| Адаптер сетевой (кроме модели VERDO Ti5101) | - | 1 шт. |
| Карта памяти SD (кроме модели VERDO Ti5101) | - | 1 шт. |
| Картридер SD (кроме модели VERDO Ti5101) | - | 1 шт. |
| USB-накопитель с ПО (кроме модели VERDO Ti5101) | - | 1 шт. |
| USB-кабель | - | 1 шт. |
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на тепловизоры инфракрасные VERDO Ti5000, разработанный «Zhejiang DALI Technology Co., ltd», Китай.
