Государственный реестр средств измерений

Анализатор спектра третьоктавный многоканальный АС-УЭЗД-6, 90024-23

Анализатор спектра третьоктавный многоканальный АС-УЭЗД-6 (далее по тексту -анализатор) предназначен для измерений уровней сигналов в полосах пропускания третьоктавных фильтров (третьоктавных спектров), отображения и сохранения третьоктавных спектров непрерывных и импульсных аналоговых сигналов в реальном масштабе времени.

Назначение

Анализатор спектра третьоктавный многоканальный АС-УЭЗД-6 (далее по тексту -анализатор) предназначен для измерений уровней сигналов в полосах пропускания третьоктавных фильтров (третьоктавных спектров), отображения и сохранения третьоктавных спектров непрерывных и импульсных аналоговых сигналов в реальном масштабе времени.

Описание

Конструктивно анализатор представляет собой моноблок MEZAB0X-4 ЬХ1-АИСТ-2 с установленным в нем мезонинным блоком измерителя мгновенных значений напряжения МДН8И (регистрационный номер в Федеральном информационном фонде № 63734-16).

Принцип действия анализатора основан на преобразовании входных электрических сигналов в цифровой код, дальнейшей обработке информации в ПЭВМ и выдаче ее на внешние устройства в виде, удобном для пользователя, а также регистрации поступившей информации в запоминающем устройстве. Аналоговые сигналы поступают на входы измерителя мгновенных значений напряжения МДН8И, выходные цифровые потоки данных по шине LXI поступают в память ПЭВМ. В центральном процессоре ПЭВМ в среде операционной системы Windows выполняются программы, осуществляющие приём и буферизацию данных АЦП, расчёт третьоктавных спектров и их усреднение, отображение на экране дисплея графиков спектров, индикацию частоты и уровня выбранного спектрального отсчёта, регистрацию измерительной информации в цифровом виде в запоминающем устройстве ПЭВМ.

В расчете третьоктавных спектров используются полосовые третьоктавные фильтры 1-го класса точности по ГОСТ 17168-82, которые представляют собой фильтры Чебышева 10-го порядка с неравномерностью затухания в полосе пропускания ± 0,05 дБ.

К анализатору указанного типа относится анализатор спектра третьоктавный многоканальный АС-УЭЗД-6, заводской номер № 01.

Общий вид анализатора с указанием места пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа и заводского номера приведены на рисунке 1.

Заводской номер, состоящий из двух цифр, наносятся на корпус прибора в левом нижнем углу передней панели в виде общей наклейки.

Пломбировка от несанкционированного доступа предусмотрена в виде разрывной наклейки на боковой панели прибора.

Нанесение знака поверки на средство измерений не предусмотрено.

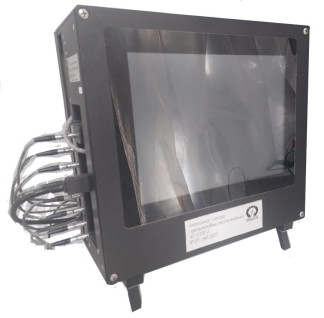

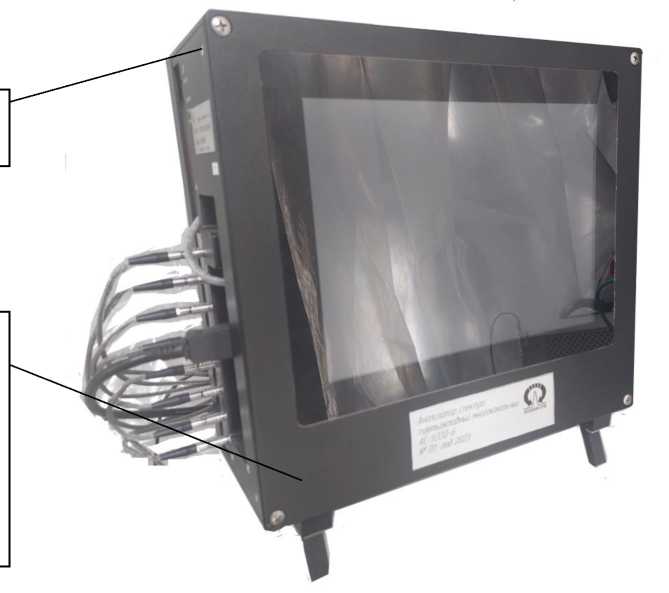

место пломбировки

место нанесения знака утверждения типа и заводского номера

Рисунок 1 - Общий вид анализатора, места нанесения знака утверждения типа, заводского номера и место пломбировки от несанкционированного доступа

Программное обеспечение

Включает общее и функциональное программное обеспечение (ПО). В состав общего ПО входит операционная система «Windows 10». В состав функционального ПО входит комплекс ПО, состоящий из программ ввода данных, программы третьоктавного спектрального анализа, программы отображения сигналов и спектров и других программ.

Метрологически значимую часть ПО анализатора представляет собой программа TAnaliz.exe, обеспечивающая расчет третьоктавных спектров, их усреднение, отображение и регистрацию.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

TAnaliz.exe

Номер версии (идентификационный номер) программного обеспечения

0.0.0.0

Цифровой    идентификатор    программного

обеспечения

752B839D846EF9EC30FEDB1C6014DC07

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует

уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Количество входных каналов

8

Диапазон рабочих частот, Гц

от 1 до 2 •IO5

Пределы допускаемой относительной погрешности измерений частоты, %

±Г10-4

Верхние пределы поддиапазонов измерений напряжения переменного тока (среднеквадратическое значение), В

2,5; 0,5; 0,25; 0,05; 0,025

Средний уровень собственных шумов в полосе анализа относительно номинального входного напряжения (верхнего предела поддиапазона измерений), дБ, не более

- 60

Пределы допускаемой относительной погрешности измерений уровней спектральных составляющих, дБ:

- в фильтрах с центральными частотами третьоктавного ряда в диапазоне частот от 1 Гц до 160 кГц;

- в третьоктавном фильтре с центральной частотой 200 кГц.

±0,5 ±2,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электропитания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50±1

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность при температуре +25 °C, %, не более

90

- атмосферное давление, кПа

от 84 до 106

Габаритные размеры, мм, не более:

- длина

290

- высота

300

- ширина

140

Масса, кг, не более

7

Знак утверждения типа

наносится на корпус анализатора в виде наклейки и типографским способом на титульные листы руководства по эксплуатации и формуляра.

Комплектность

Таблица 4 - Комплектность анализатора

Наименование

Обозначение

Количество

Моноблок MEZABOX4 LXI-АИСТ-2

ФКТС.469133.019 ТУ

1 шт.

Измеритель мгновенных значений напряжения МДН8И

ФКТС.468266.057 ТУ

1 шт.

Комплект специального программного обеспечения АС-УЭЗД-6

МФРН.00004-01

1 CD.

Формуляр

МФРН.411168.003 ФО

1 шт.

Руководство по эксплуатации

МФРН.411168.003 РЭ

1 шт.

Методика поверки

-

1 шт.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа МФРН.411168.001 РЭ «Анализатор спектра третьоктавный многоканальный АС-УЭЗД-6. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 18 августа 2023 г. №1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140-2 до 2409 Гц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 12090-80 Частоты для акустических измерений. Предпочтительные ряды;

Техническая документация изготовителя.

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 06.12.2024
90024-23
Номер в ГРСИ РФ:
90024-23
Производитель / заявитель:
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево
Год регистрации:
2023
