| Номер в госреестре | 90025-23 |
| Наименование СИ | Гидрофоны измерительные |
| Обозначение типа СИ | ГИ21 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гидрофоны измерительные ГИ21 (далее - гидрофоны) предназначены для измерения звукового давления в водной среде (пресная вода) и преобразования измеренных значений в электрический сигнал, измеряемая гидрофонами величина паскаль.
К данному типу средств измерений относятся гидрофоны измерительные ГИ21 зав. №№ 51, 52, 53, 54, 55, 57, 58, 61, 63.
Принцип работы гидрофонов основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии звукового давления на поверхность пьезокерамического элемента на его электродах возникает электрическое напряжение, пропорциональное действующему давлению.
Конструктивно гидрофоны представляют собой герметичный корпус, в котором размещён пьезоэлектрический чувствительный элемент (пьезоэлемент), и встроенный водонепроницаемый кабель. Для обеспечения механической, гидролитической и химической защиты пьезоэлемент снаружи защищён слоем звукопроницаемого покрытия - компаунда. Корпус гидрофонов выполнен из титанового сплава. Корпус гидрофонов не имеет электрического контакта с чувствительным элементом и кабелем. Коаксиальный водонепроницаемый кабель гидрофона заканчивается соединительной вилкой типа СР-50.
Заводской номер и буквенно-цифровое обозначение гидрофонов, однозначно идентифицирующие каждый экземпляр средств измерений, а также продольная риска для идентичности ориентации гидрофона при градуировках, нанесены на металлической части корпуса с помощью гравировки.
Гидрофоны могут быть использованы в качестве излучателя.
Гидрофоны не имеют в своём составе усилителя.
Конструкция гидрофонов герметичная и неразборная.
Пломбирование гидрофонов не производится.
Нанесение знака поверки на гидрофоны не предусмотрено.

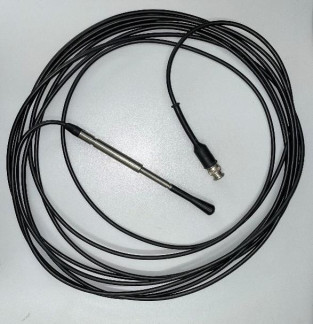

Общий вид гидрофона ГИ21 на рисунке 1.

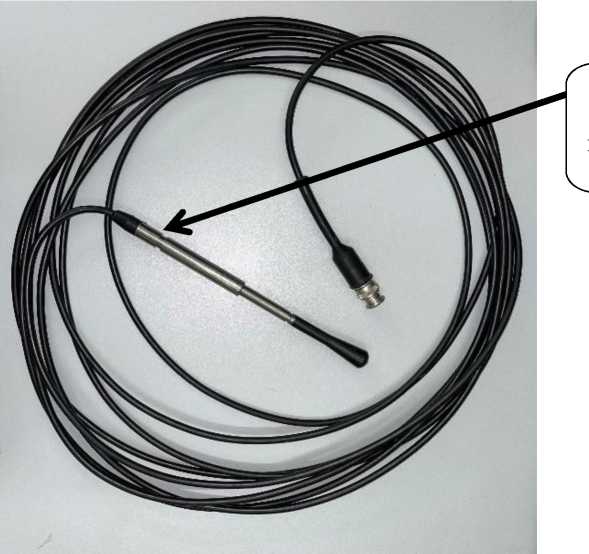

Место гравировки заводского номера и буквенно-цифрового обозначения
Рисунок 1 - Общий вид гидрофонов ГИ21
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, Гц | от 1 до 250000 |
| Уровень чувствительности на частоте 80 Гц, относительно 1 мкВ/Па, дБ, не менее | 23 |
| Неравномерность частотной характеристики чувствительности в диапазоне частот от 1 Гц до 80 кГц, дБ, не более | 10 |
| Неравномерность частотной характеристики чувствительности в диапазоне частот от 1 Гц до 250 кГц, дБ, не более | 20 |
| Неравномерность диаграммы направленности в горизонтальной плоскости в рабочем угловом секторе ±180° на частоте 80 кГц, дБ, не более | 4 |
| Неравномерность диаграммы направленности в вертикальной плоскости в рабочем угловом секторе ± 30° относительно оси гидрофона на частоте 80 кГц, дБ, не более | 6 |
| Доверительные границы относительной погрешности измерения уровня чувствительности гидрофона при доверительной вероятности 0,95, дБ | ±1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическая ёмкость чувствительного элемента, пФ, не менее | 3000 |
| Масса гидрофона (с кабелем), кг, не более | 0,5 |
| Габаритные размеры гидрофона без учёта длины кабеля, мм, не более: диаметр длина | 16 196 |
| Рабочие условия применения гидрофона: - рабочая среда - температура водной среды, °С - избыточное гидростатическое давление, МПа, не более | пресная вода от +15 до +25 0,1 |
| Средняя наработка до отказа, ч, не менее | 5000 |
наносится на титульные листы руководства по эксплуатации МГФК.406231.195 РЭ и паспорта
МГФК.406231.195 ПС типографским способом.
| Таблица 3 - Комплектность гид] | рофонов ГИ21 | |
| Наименование | Обозначение | Количество, шт. |
| Гидрофон ГИ21 | МГФК.406231.195 | 9 |
| Руководство по эксплуатации | МГФК.406231.195 РЭ | 9 |
| Паспорт | МГФК.406231.195 ПС | 9 |
| Методика поверки | - | по требованию |
| Футляр | МГФК.323366.059 | 9 |
приведены в разделе «Использование изделия» документа МГФК.406231.195 РЭ «Гидрофоны измерительные ГИ21. Руководство по эксплуатации».
Приказ Росстандарта от 28 сентября 2018 г. № 2084 «Об утверждении государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде».
